Como fornecedor confiável de medidores de vazão ultrassônicos clamp-on, entendo a importância de ajustar com precisão os parâmetros desses dispositivos para garantir o desempenho ideal. Nesta postagem do blog, compartilharei alguns insights sobre como ajustar os parâmetros de um medidor de vazão ultrassônico clamp-on de maneira eficaz.
Compreendendo os princípios básicos dos medidores de vazão ultrassônicos clamp-on
Os medidores de vazão ultrassônicos clamp-on são dispositivos não intrusivos que medem a vazão de líquidos em um tubo sem a necessidade de contato direto com o fluido. Eles funcionam enviando sinais ultrassônicos através da parede do tubo e medindo o tempo que os sinais levam para viajar a montante e a jusante. A diferença no tempo de viagem é usada para calcular a vazão do líquido.
Parâmetros principais para ajustar
1. Parâmetros do tubo
- Material do tubo: Diferentes materiais de tubos têm diferentes propriedades acústicas, o que pode afetar a transmissão de sinais ultrassônicos. Você precisa inserir com precisão o material do tubo (como aço, PVC ou cobre) no medidor de vazão. Esta informação ajuda o medidor a compensar a atenuação do sinal e as alterações no tempo de percurso causadas pelo material do tubo.
- Diâmetro do tubo: O diâmetro do tubo é um parâmetro crucial. Uma configuração incorreta do diâmetro do tubo pode levar a erros significativos na medição da vazão. Meça o diâmetro do tubo com precisão usando ferramentas apropriadas e insira o valor nas configurações do medidor de vazão.
- Espessura da parede do tubo: A espessura da parede do tubo também afeta o sinal ultrassônico. Paredes mais espessas podem causar mais atenuação do sinal. Meça a espessura da parede com precisão e insira-a no medidor de vazão para garantir uma medição precisa.
2. Parâmetros de Fluidos
- Tipo de fluido: Diferentes fluidos têm diferentes características acústicas. Por exemplo, água e óleo têm velocidades sonoras diferentes. Você precisa selecionar o tipo de fluido correto nas configurações do medidor de vazão. Se o fluido for uma mistura ou tiver propriedades específicas, poderá ser necessário consultar os dados acústicos do fluido para fazer os ajustes apropriados.
- Temperatura do Fluido: A temperatura do fluido afeta sua densidade e velocidade do som. A maioria dos medidores de vazão ultrassônicos clamp-on permitem inserir a temperatura do fluido. Ao fazer isso, o medidor pode compensar as mudanças induzidas pela temperatura na velocidade do som e fornecer medições de fluxo mais precisas.
3. Parâmetros de instalação do sensor
- Espaçamento entre sensores: A distância entre os dois sensores ultrassônicos é crítica. O espaçamento correto do sensor é determinado pelo diâmetro do tubo e pelo método de instalação. Siga as orientações do fabricante para garantir que os sensores sejam instalados na distância correta. O espaçamento incorreto do sensor pode levar a medições imprecisas ou até mesmo perda de sinal.
- Ângulo de montagem do sensor: Os sensores devem ser montados no ângulo correto no tubo. Normalmente, os sensores são instalados em uma configuração específica (como método V ou método Z), dependendo do diâmetro do tubo e das condições do fluido. Certifique-se de que os sensores estejam alinhados corretamente para garantir a transmissão e recepção ideais do sinal.
Etapas de ajuste
Etapa 1: configuração inicial
- Ligue o medidor de vazão ultrassônico clamp-on e deixe-o inicializar.
- Insira os parâmetros do tubo (material, diâmetro, espessura da parede) e parâmetros do fluido (tipo, temperatura) no menu do medidor. Geralmente você pode acessar o menu através do teclado do medidor ou de uma interface de software conectada.
Etapa 2: Instalação do Sensor
- Limpe a superfície do tubo onde serão montados os sensores para garantir um bom acoplamento acústico.
- Aplique um agente de acoplamento adequado (como gel ultrassônico) nas faces do sensor.
- Monte os sensores no tubo de acordo com o espaçamento e ângulo recomendados. Use os suportes de montagem ou braçadeiras fornecidos com o medidor de vazão para fixar os sensores no lugar.
Etapa 3: Otimização do Sinal
- Após instalar os sensores, verifique a intensidade e a qualidade do sinal no display do medidor de vazão. Se o sinal estiver fraco ou instável, pode ser necessário ajustar a posição, o ângulo ou o agente de acoplamento do sensor.
- Alguns medidores de vazão possuem uma função de otimização de sinal que pode ajustar automaticamente as configurações do sensor para melhorar a qualidade do sinal. Siga as instruções do manual do usuário para usar esta função.
Etapa 4: calibração
- Quando o sinal estiver estável, execute uma calibração do medidor de vazão. A calibração envolve a comparação das leituras do medidor com uma vazão conhecida. Você pode usar um medidor de vazão calibrado ou um equipamento de calibração de vazão para realizar a calibração.
- A maioria dos medidores de vazão permite inserir os fatores de calibração nas configurações do medidor para corrigir quaisquer erros de medição.
Solução de problemas e ajuste fino
- Se o medidor de vazão não fornecer leituras precisas, verifique o seguinte:
- Instalação do sensor: Certifique-se de que os sensores estejam montados e alinhados corretamente. Verifique se há conexões soltas ou danos aos sensores.
- Condições do tubo: Verifique se há obstruções, curvas ou alterações no diâmetro do tubo próximo ao local de instalação do sensor. Esses fatores podem afetar o perfil do fluxo e a precisão da medição.
- Interferência de sinal: Procure quaisquer fontes de interferência eletromagnética próximas ao medidor de vazão. Afaste o medidor ou os sensores de fontes de interferência, como motores ou linhas de energia.
Nossas ofertas de produtos

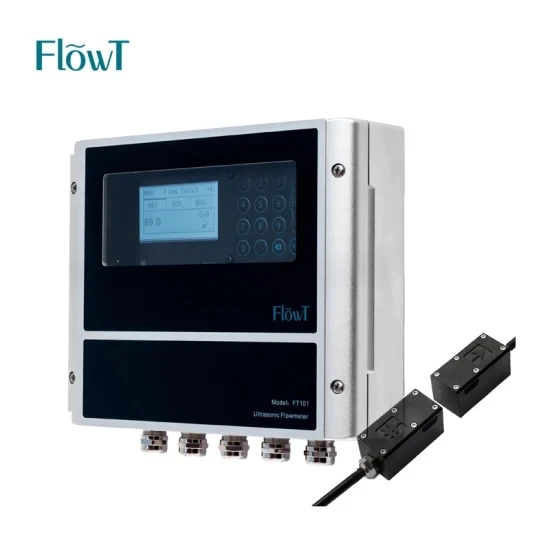

Oferecemos uma ampla gama de medidores de vazão ultrassônicos clamp-on para atender a diferentes requisitos de aplicação. Por exemplo, nossoFLOWT OEM DN25-DN1200mm China Preço do medidor de vazão de água ultrassônico montado na parede, medidor de vazão ultrassônicoé adequado para medir o fluxo de água em diversas aplicações industriais e comerciais. Possui alta precisão, fácil instalação e desempenho confiável.
Outro produto é o nossoMedidor de vazão ultrassônico de água DN25 ~ DN5000, projetado para tubos de grande diâmetro e aplicações de alto fluxo. Ele fornece medição de vazão precisa e estável, mesmo em ambientes agressivos.
Nós também temosMedidor de fluxo não intrusivoopções que oferecem instalação não invasiva e fácil manutenção. Esses medidores de vazão são ideais para aplicações onde o contato direto com o fluido não é possível ou desejável.
