Ei! Como fornecedor de medidores de vazão ultrassônicos, estou muito animado para saber como esses dispositivos bacanas funcionam. Os medidores de vazão ultrassônicos estão se tornando cada vez mais populares em vários setores, e por boas razões. Eles oferecem uma maneira não intrusiva, precisa e eficiente de medir o fluxo de líquidos.
Os princípios básicos dos medidores de vazão ultrassônicos
Vamos começar com os fundamentos. Os medidores de vazão ultrassônicos usam ondas ultrassônicas para medir a vazão de um líquido. Existem dois tipos principais: trânsito-tempo e Doppler.
Medidores de vazão ultrassônicos de trânsito - tempo
Os medidores de fluxo de tempo de trânsito funcionam com base no princípio de que o tempo que uma onda ultrassônica leva para viajar através de um líquido é afetado pelo fluxo desse líquido. Esses medidores possuem dois transdutores, que podem enviar e receber sinais ultrassônicos. Um transdutor envia um pulso ultrassônico a montante (contra o fluxo do líquido) e o outro envia um pulso a jusante (na direção do fluxo do líquido).
Quando o líquido não está fluindo, o tempo que a onda ultrassônica leva para viajar de um transdutor para o outro é o mesmo nas direções a montante e a jusante. Mas quando o líquido começa a fluir, a onda que viaja a jusante recebe um impulso do fluxo, chegando mais rapidamente ao transdutor receptor. Por outro lado, a onda que viaja rio acima tem que lutar contra o fluxo, por isso demora mais para chegar ao transdutor receptor.
A diferença nos tempos de trânsito das ondas a montante e a jusante é diretamente proporcional à velocidade de fluxo do líquido. Ao medir essa diferença de tempo, o medidor de vazão pode calcular a vazão do líquido. Este tipo de medidor de vazão é ótimo para líquidos limpos com baixos níveis de partículas suspensas ou bolhas, como água em um sistema municipal de abastecimento de água.

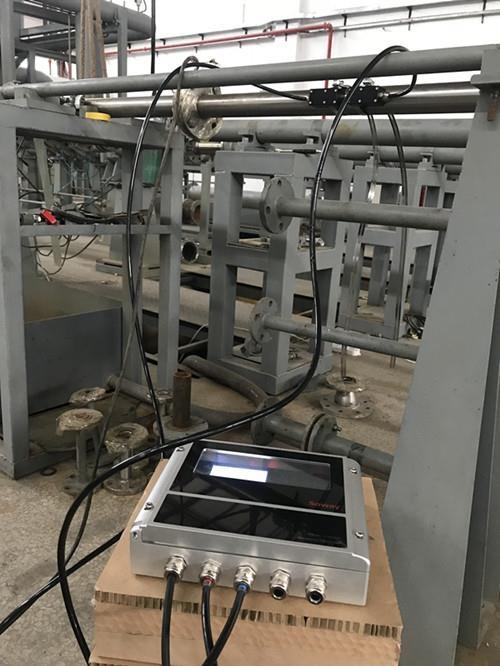

Por exemplo, se você estiver procurando por umMedidor de vazão de água eficiente e conveniente, um medidor de vazão ultrassônico em tempo de trânsito pode ser a escolha perfeita. Ele pode medir com precisão o fluxo de água nas tubulações sem a necessidade de cortar a tubulação, o que economiza muito tempo e dinheiro na instalação.
Medidores de fluxo ultrassônicos Doppler
Os medidores de vazão Doppler operam com um princípio diferente. Eles contam com o efeito Doppler, que é a mudança na frequência de uma onda quando a fonte da onda ou o observador está em movimento. No caso de um medidor de vazão ultrassônico Doppler, o medidor envia uma onda ultrassônica para o líquido. Esta onda reflete partículas ou bolhas suspensas no líquido e é então recebida pelo medidor.
Quando o líquido flui, a frequência da onda refletida muda. A quantidade de mudança de frequência está relacionada à velocidade das partículas ou bolhas no líquido, que é considerada igual à velocidade do próprio líquido. O medidor de vazão mede essa mudança de frequência e a utiliza para calcular a vazão.
Os medidores de vazão Doppler são ideais para líquidos que contêm uma quantidade significativa de sólidos suspensos ou bolhas, como águas residuais ou lamas. No entanto, eles não são tão precisos quanto os medidores de vazão por tempo de trânsito para líquidos limpos.
Instalação e configuração
Uma das grandes vantagens dos medidores de vazão ultrassônicos é que eles são relativamente fáceis de instalar. Para medidores de vazão ultrassônicos de fixação, você nem precisa cortar o tubo. Você simplesmente conecta os transdutores à parte externa do tubo na distância e no ângulo apropriados. Isso os torna uma escolha popular para aplicações onde interromper o fluxo ou cortar o tubo não é uma opção.
Antes de instalar o medidor de vazão, você precisa se certificar de que o tubo está em boas condições e que o líquido no tubo é adequado para o tipo de medidor de vazão que você está usando. Você também precisa medir o diâmetro do tubo e selecionar o local de instalação correto. O local deve estar longe de quaisquer perturbações no fluxo, como cotovelos, válvulas ou bombas, para garantir medições precisas.
Depois que os transdutores estiverem instalados, você precisará calibrar o medidor de vazão. Isso geralmente envolve inserir alguns parâmetros no medidor, como o diâmetro do tubo, o tipo de líquido e a distância de instalação entre os transdutores. Após a calibração, o medidor de vazão está pronto para começar a medir a vazão.
Vantagens dos medidores de vazão ultrassônicos
Existem várias vantagens em usar medidores de vazão ultrassônicos. Em primeiro lugar, são não intrusivos, o que significa que não entram em contacto direto com o líquido. Isto reduz o risco de contaminação e desgaste do medidor. Também os torna adequados para aplicações onde o líquido é corrosivo ou perigoso.
Em segundo lugar, os medidores de vazão ultrassônicos são altamente precisos. Eles podem fornecer medições de vazão precisas em uma ampla faixa de taxas de vazão. Isso os torna úteis em muitos setores, incluindo tratamento de água, petróleo e gás e processamento químico.
Outra vantagem é que apresentam baixa queda de pressão. Ao contrário de alguns outros tipos de medidores de vazão, os medidores de vazão ultrassônicos não restringem o fluxo do líquido, portanto há muito pouca perda de pressão no tubo. Isso pode economizar energia e reduzir custos operacionais.
Para sistemas de automação predial e HVAC, umCorreia na precisão alta ultrassônica do medidor de fluxo da água para a ATAC da automatização predialpode ser uma ótima opção. Pode medir com precisão o fluxo de água no sistema, o que é essencial para manter a eficiência do sistema HVAC.
Manutenção e solução de problemas
Os medidores de vazão ultrassônicos geralmente requerem muito pouca manutenção. No entanto, é importante verificar regularmente os transdutores em busca de sinais de danos ou desgaste. Você também precisa ter certeza de que a instalação ainda está segura e que o medidor está calibrado corretamente.
Se você encontrar algum problema com o medidor de vazão, como medições imprecisas ou perda de sinal, há algumas coisas que você pode verificar. Primeiro, certifique-se de que os transdutores estejam devidamente fixados ao tubo e que haja um bom contato entre os transdutores e o tubo. Você também deve verificar as conexões dos cabos para ter certeza de que estão seguras.
Se o problema persistir, pode ser devido a problemas com o líquido, como alteração na concentração de partículas suspensas ou bolhas. Nesse caso, pode ser necessário ajustar as configurações do medidor de vazão ou considerar o uso de um tipo diferente de medidor de vazão.
Aplicativos
Os medidores de vazão ultrassônicos são usados em uma ampla variedade de aplicações. Na indústria de água e esgoto, eles são usados para medir o fluxo de água em tubulações, monitorar o consumo de água e detectar vazamentos. Na indústria de petróleo e gás, eles são usados para medir o fluxo de petróleo bruto, produtos refinados e gás natural.
Na indústria de alimentos e bebidas, medidores de vazão ultrassônicos são usados para medir o fluxo de líquidos como leite, suco e cerveja. Eles também são usados na indústria farmacêutica para medir o fluxo de produtos químicos e medicamentos.
Para quem precisa de uma opção portátil, umMedidor de fluxo ultrassônico portátil com sensor duploé uma ótima escolha. Ele permite medir de forma rápida e fácil a vazão em diferentes locais.
Por que escolher nossos medidores de vazão ultrassônicos
Como fornecedor de medidores de vazão ultrassônicos, oferecemos produtos de alta qualidade, confiáveis e precisos. Nossos medidores de vazão são projetados para atender às necessidades de diversas indústrias e aplicações. Temos uma equipe de especialistas que podem ajudá-lo a selecionar o medidor de vazão certo para suas necessidades específicas e fornecer suporte de instalação e calibração.
Se você estiver interessado em adquirir um medidor de vazão ultrassônico ou se tiver alguma dúvida sobre o funcionamento de nossos produtos, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a melhor solução para suas necessidades de medição de vazão. Quer você seja uma pequena empresa ou uma grande corporação, podemos fornecer os produtos e serviços necessários para garantir uma medição de vazão precisa e eficiente.
Referências
- "Manual de Medição de Fluxo: Projetos Industriais e Aplicações" por Richard W. Miller
- "Medidores de vazão ultrassônicos: princípios e aplicações" por vários autores na área de pesquisa em medição de vazão.
