Ei! Como fornecedor de medidores de vazão eletromagnéticos, muitas vezes sou questionado sobre o mecanismo de processamento de sinal nesses dispositivos bacanas. Então, pensei em me aprofundar neste tópico e dividi-lo para você.
Noções básicas de medidores de vazão eletromagnéticos
Primeiro, vamos recapitular rapidamente como funciona um medidor de vazão eletromagnético. O princípio básico por trás disso é a lei da indução eletromagnética de Faraday. De acordo com esta lei, quando um fluido condutor flui através de um campo magnético, uma força eletromotriz (EMF) é induzida. A magnitude deste EMF induzido é proporcional à velocidade média do fluido que flui através do tubo.
O medidor de vazão consiste em um par de bobinas que geram um campo magnético através do tubo e dois eletrodos colocados na parede interna do tubo. À medida que o fluido condutor passa através do campo magnético, o EMF induzido é captado pelos eletrodos. Mas isto é apenas o começo. A verdadeira mágica acontece na parte de processamento de sinal.
Aquisição de Sinal
A primeira etapa no mecanismo de processamento de sinal é a aquisição do sinal. Os eletrodos capturam o EMF induzido, que é um sinal elétrico muito fraco. Este sinal geralmente está na faixa de milivolts e pode ser afetado por vários fatores como ruído, interferência de outros equipamentos elétricos e a condutividade do próprio fluido.
A qualidade da aquisição do sinal depende do design dos eletrodos e de quão bem eles estão em contato com o fluido. Passamos muito tempo aperfeiçoando o design dos eletrodos em nossos medidores de vazão para garantir a máxima captura de sinal. Por exemplo, em nossoMedidor magnético de vazão para conexão de flange tipo linha de água, os eletrodos são feitos de materiais de alta qualidade, resistentes à corrosão e proporcionam um contato estável com o fluido, mesmo em ambientes agressivos.
Amplificação de sinal
Uma vez adquirido o sinal EMF fraco, ele precisa ser amplificado. Um pré - amplificador é usado para aumentar o sinal a um nível que pode ser processado posteriormente. Este amplificador foi projetado para ter uma alta impedância de entrada para minimizar o efeito de carga nos eletrodos e um baixo ruído para evitar adicionar ruído extra ao sinal.
Usamos circuitos amplificadores de última geração em nossos medidores de vazão para garantir que a amplificação do sinal seja precisa e confiável. O sinal amplificado é então passado para a próxima etapa de processamento. Esta etapa é crucial porque se o sinal não for amplificado adequadamente, as etapas de processamento subsequentes não serão capazes de medir com precisão a vazão.
Filtragem
Após a amplificação, é provável que o sinal fique contaminado com vários tipos de ruído. Pode haver ruído elétrico proveniente da fonte de alimentação, interferência eletromagnética de equipamentos próximos ou até mesmo ruído causado pelo fluxo turbulento do próprio fluido. Para remover esse ruído, a filtragem é aplicada.
Usamos diferentes tipos de filtros em nossos medidores de vazão, como filtros passa-baixa, filtros passa-alta e filtros passa-banda. Os filtros passa-baixa são usados para remover o ruído de alta frequência, enquanto os filtros passa-alta podem eliminar a interferência de baixa frequência. Filtros passa-banda são usados quando precisamos isolar uma faixa de frequência específica do sinal. Por exemplo, em nossoMedidor de fluxo magnético tipo inserção, o sistema de filtragem é otimizado para lidar com as condições de fluxo exclusivas associadas às instalações do tipo inserção.
Conversão de sinal
Uma vez que o sinal é filtrado, ele precisa ser convertido em um formato que possa ser usado para cálculos posteriores. Normalmente, o sinal analógico é convertido em um sinal digital usando um conversor analógico para digital (ADC). O ADC amostra o sinal analógico em intervalos regulares e atribui um valor digital a cada amostra.
A resolução do ADC é um fator importante. Um ADC de resolução mais alta pode fornecer uma representação digital mais precisa do sinal analógico. Usamos ADCs de alta resolução em nossos medidores de vazão para garantir que o sinal digital reflita com precisão o sinal analógico original, o que é essencial para uma medição precisa da vazão.
Cálculo da taxa de fluxo
Após o sinal ser convertido em formato digital, a vazão pode ser calculada. A relação entre o CEM induzido e a vazão é baseada na lei de Faraday. O microcontrolador do medidor de vazão usa um algoritmo pré - programado para calcular a vazão a partir do sinal digital.

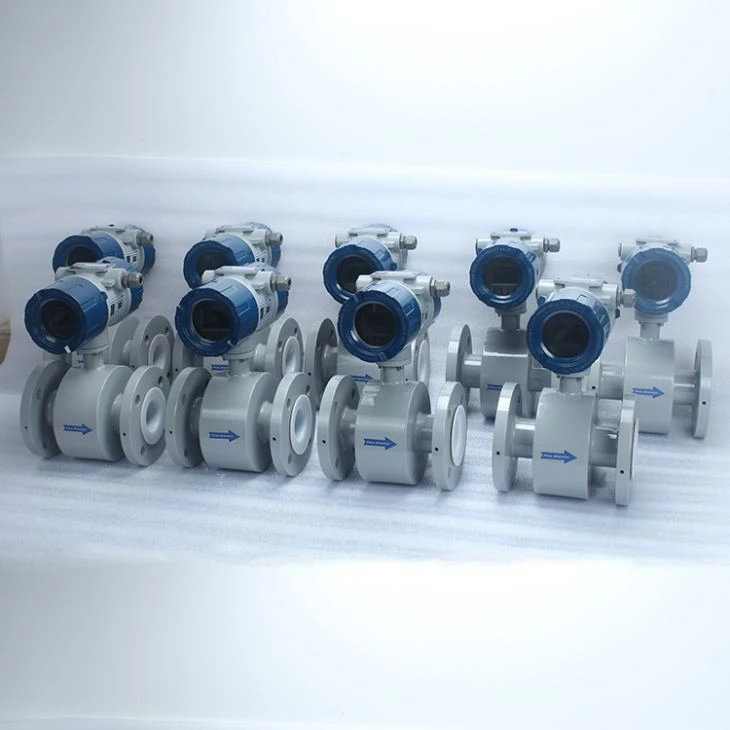

O algoritmo leva em consideração vários fatores como a intensidade do campo magnético, o diâmetro do tubo e o fator de calibração. A calibração é uma parte muito importante do processo. Em nossoMedidor de vazão magnético para medição de água com calibração, fornecemos um serviço de calibração para garantir que o medidor de vazão meça com precisão a vazão em diferentes aplicações.
Saída e exibição
Uma vez calculada a vazão, ela pode ser produzida em diferentes formatos. Nossos medidores de vazão podem fornecer saídas analógicas e digitais. A saída analógica pode ser um sinal de corrente de 4 a 20 mA, que é um padrão na indústria e pode ser facilmente interligado com outros sistemas de controle. A saída digital pode ser na forma de protocolo Modbus, que permite fácil comunicação com um computador ou PLC.
Também temos um display em nossos medidores de vazão que mostra a vazão em tempo real. O display é de fácil leitura e pode ser customizado de acordo com a necessidade do usuário.
Desafios no processamento de sinais
Existem vários desafios no mecanismo de processamento de sinais dos medidores de vazão eletromagnéticos. Um dos principais desafios é lidar com fluidos de diferentes condutividades. Fluidos com baixa condutividade podem produzir sinais EMF muito fracos, que são difíceis de medir com precisão. Por outro lado, fluidos com alta condutividade podem causar problemas de interferência elétrica.
Outro desafio é lidar com ruído e interferência. Conforme mencionado anteriormente, o sinal pode ser afetado por diversas fontes de ruído, e é importante projetar o circuito de processamento de sinal para ser robusto contra esses distúrbios.
Conclusão
O mecanismo de processamento de sinal em um medidor de vazão eletromagnético é uma parte complexa, mas crucial de sua operação. Envolve várias etapas, desde a aquisição do sinal até a saída e exibição, cada uma das quais desempenha um papel vital na medição precisa da vazão de um fluido condutor.
Em nossa empresa, dedicamos muito tempo e recursos para aperfeiçoar o mecanismo de processamento de sinal em nossos medidores de vazão. Oferecemos uma ampla gama de medidores de vazão eletromagnéticos, incluindo oMedidor magnético de vazão para conexão de flange tipo linha de água,Medidor de fluxo magnético tipo inserção, eMedidor de vazão magnético para medição de água com calibração, todos projetados para fornecer medição de vazão precisa e confiável.
Se você estiver procurando por um medidor de vazão eletromagnético ou tiver alguma dúvida sobre o mecanismo de processamento de sinal, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a melhor solução para suas necessidades de medição de vazão. Vamos iniciar uma conversa e ver como podemos trabalhar juntos para atender às suas necessidades.
Referências
- Oppenheim, AV e Schafer, RW (1999). Discreto - Processamento de Sinal de Tempo. Salão Prentice.
- Dorf, RC e Bishop, RH (2016). Sistemas de controle modernos. Pearson.
