Um medidor de vazão Coriolis mede ataxa de fluxo de massade líquidos, gases e lamas diretamente, em vez de estimá-lo a partir do volume. Essa única diferença é a razão pela qual ele é escolhido para transferência de custódia, lotes de precisão e qualquer processo em que a quantidade exata de material seja mais importante do que o menor preço de compra. Este guia explica como o medidor funciona, onde ele ganha seu custo, onde não ganha e quais dados você deve ter em mãos antes de dimensionar um. Ele foi escrito para engenheiros e compradores que especificam um instrumento e faz referência a padrões internacionais de medição onde as afirmações subjacentes são fáceis de distorcer.
Os medidores Coriolis são comuns em processamento químico, petróleo e gás, alimentos e bebidas, produtos farmacêuticos, revestimentos e manuseio de combustível. Se você ainda está comparando tecnologias em alto nível, ajuda primeiro entendercomo funciona um medidor de fluxo de massaantes de decidir se a medição de massa é o que seu processo realmente precisa.

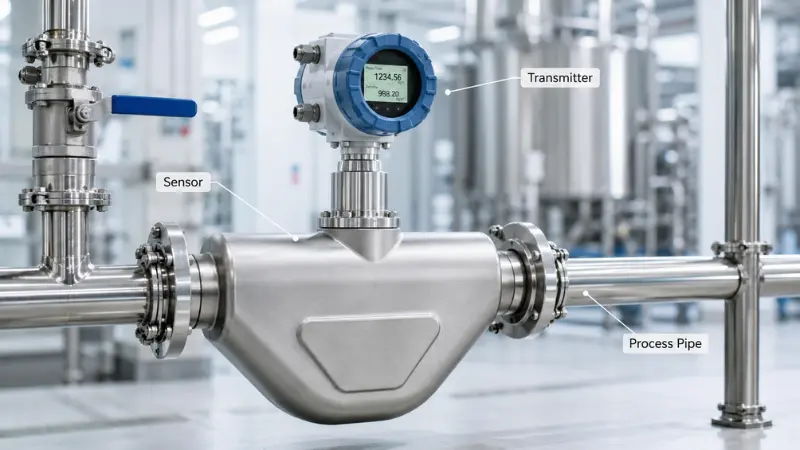

O que é um medidor de vazão Coriolis?
Um medidor de vazão Coriolis, também chamado de medidor de vazão de massa Coriolis, é um dispositivo em linha que usa o efeito Coriolis para medir quanta massa se move através de um tubo vibratório. O transmissor aciona um ou mais tubos de medição a uma frequência controlada. Quando o fluido flui através deles, a massa em movimento faz com que os tubos torçam ligeiramente. Sensores na entrada e na saída detectam a mudança de fase resultante e o transmissor converte essa mudança em um valor de fluxo de massa.
Como a massa é medida diretamente, a leitura permanece estável mesmo quando a densidade, a temperatura ou a viscosidade variam durante o processo. A maioria dos transmissores também produz densidade e temperatura, o que é parte da razão pela qual a tecnologia éfrequentemente descrito como próximo de um medidor de vazão idealpara fluidos-de alto valor -, como mostra a seção de limitações, "ideal" depende muito da aplicação.
Como funciona um medidor de vazão Coriolis?
A medição acontece em cinco etapas:
- O fluido entra no tubo de medição.
- O transmissor vibra o tubo em sua frequência natural.
- A massa movendo-se através do tubo vibratório gera uma força de Coriolis que o torce.
- Os sensores detectam a diferença de tempo, ou mudança de fase, entre dois pontos do tubo.
- O transmissor calcula o fluxo de massa a partir dessa mudança de fase e a densidade a partir da frequência de ressonância do tubo.
Sem fluxo, os sinais dos dois sensores permanecem em fase. Com o fluxo, o tubo gira e os sinais se separam; quanto maior o fluxo de massa, maior será a mudança mensurável. Essa medição direta-baseada em geometria é a razão pela qual os medidores Coriolis são especificados onde a precisão e a repetibilidade não são-negociáveis. A referência internacional para especificação, instalação e calibração destes medidores éISO 10790, que abrange medição de fluxo de massa, densidade e volume em um documento.
Projetos de tubo-único versus tubo duplo-e reto versus curvado
A geometria do sensor afeta o desempenho, a queda de pressão e o preço, por isso vale a pena conhecer as- vantagens e desvantagens:
- Tubo-dobrado duplo (em forma de-U):o desenho mais comum. Boa sensibilidade em vazões baixas e moderadas, mas as curvas aumentam a queda de pressão e podem reter sólidos ou gases.
- Tubo-reto:mais fácil de drenar e limpar, menor queda de pressão e mais adequado para serviços sanitários, abrasivos ou de alta{0}}viscosidade - geralmente com um custo mais alto e com baixa sensibilidade-de fluxo um pouco menor.
- Tubo-único:evita um divisor de fluxo, que ajuda com lamas e limpeza higiênica, mas pode ser mais sensível a vibrações externas.

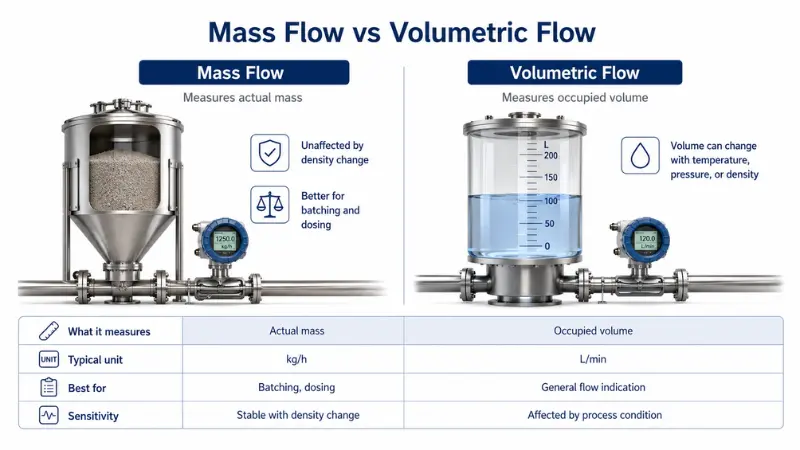

Por que o fluxo de massa supera o fluxo volumétrico?
Muitos medidores relatam volume - litros por minuto ou metros cúbicos por hora -, o que é adequado para serviços de água ou serviços públicos em geral. O problema é que o volume muda quando a temperatura, a pressão ou a densidade mudam. Um quilograma de produto, por outro lado, permanece um quilograma, independentemente das condições do processo.
Essa estabilidade é importante em:
- Dosagem química e injeção de aditivos
- Transferência de combustível e óleo
- Controle de receita e mistura
- Transferência de custódia
- Enchimento de lote e controle de concentração
Na prática, este é o fator decisivo no lote. Se uma formulação for dosada por volume, uma oscilação de 2 graus que altera a densidade alterará silenciosamente a quantidade de ingrediente ativo adicionado. Dose em massa e esse erro desaparece.
O que um medidor de vazão Coriolis pode medir?
A saída primária é o fluxo de massa, mas um único transmissor normalmente também fornece:
- Densidade
- Temperatura
- Fluxo volumétrico, calculado a partir de massa e densidade
- Fluxo totalizado
- Concentração (por exemplo grau Brix ou % de sólidos), dependendo do transmissor
Esse recurso de vários-parâmetros pode remover um densitômetro ou elemento de temperatura separado da linha, que é uma das maneiras mais concretas de o medidor compensar seu custo inicial mais alto.
Vantagens dos medidores de vazão Coriolis
- Medição direta de massa.Nenhuma inferência de volume, nenhuma compensação de densidade e nenhuma dependência de suposições de perfil de fluxo.
- Alta precisão e repetibilidade.A precisão típica do líquido é da ordem de ±0,1–0,2% da leitura, dependendo do modelo e do desempenho da aplicação - que pode ser verificado em relação a padrões rastreáveis em instalações como oGrupo de Metrologia de Fluidos do NIST.
- Nenhuma peça móvel no caminho do fluxo.Sem rotores ou rolamentos desgastados, o que é ideal para manutenção-limpa-no local e com{2}}intervalos longos.
- Saída com vários-parâmetros.Massa, densidade, temperatura e volume calculado de um dispositivo.
- Tolerante a mudanças nas propriedades do fluido.Útil quando a viscosidade ou a densidade mudam de lote para lote.
Observe que dois argumentos de venda{0}}frequentemente repetidos merecem qualificação. "Requisitos mínimos-de tubulação reta" são amplamente verdadeiros - Os medidores Coriolis dependem muito menos do perfil de fluxo do que os medidores de pressão-diferencial, de turbina ou de vórtice -, mas modelos e orientações específicas ainda têm regras do fabricante, portanto, confirme arequisitos de tubulação retapara sua unidade, em vez de presumir que nenhuma se aplica.
Limitações dos medidores de vazão Coriolis
- Custo inicial mais elevado.Geralmente mais caro que medidores magnéticos, de turbina ou mecânicos básicos. Para tarefas de utilidade-de baixo valor, a precisão extra raramente compensa.
- Queda de pressão.Projetos-de tubos dobrados, em particular, podem criar perdas significativas em fluxo alto ou alta viscosidade. Dimensione por queda de pressão, não por diâmetro do tubo.
- Sensibilidade à vibração.Uma montagem inadequada ou uma bomba próxima podem perturbar o sinal.
- Fluxo-duas fases.Gás arrastado, cavitação e flashes degradam a precisão ou causam falhas. O medidor espera um tubo cheio e estável.
- Tamanho e peso.Linhas grandes ficam pesadas e precisam de suporte de tubo real.
- Gás de-baixa densidade.O serviço de gás é possível, mas exige pressão adequada e um medidor-de gás; gás fino e de baixa-pressão é o caso mais difícil.
Quando escolher um medidor de vazão Coriolis - e quando não?
A maioria dos erros de seleção vem da aplicação do medidor por reflexo. Use essas duas listas curtas como primeiro filtro.
Escolha um medidor de vazão Coriolis quando:
- Você precisa de massa ou densidade real, não apenas de volume (lote, mistura, transferência de custódia).
- A densidade ou viscosidade do fluido muda e você não pode tolerar o erro volumétrico resultante.
- O fluido é composto por óleos não{0}}condutores -, combustíveis, solventes -, o que exclui medidores magnéticos.
- A precisão e a repetibilidade valem mais do que o menor custo de instalação.
Evite-o ou procure mais alternativas quando:
Basta indicar ou total água limpa, ondemedidor de fluxo magnéticoou um
medidor de fluxo ultrassônicoé mais barato e adequado.
- O fluido é vapor - amedidor de fluxo de vórticeé a escolha normal lá.
- A linha transporta consistentemente gás arrastado ou funciona parcialmente cheia e você não pode consertar.
- A queda de pressão permitida é pequena e o único medidor que cabe no orçamento é subdimensionado.
Coriolis versus outros tipos de medidores de vazão
A tabela dá uma orientação rápida; as notas abaixo explicam a decisão real.
| Tipo de medidor de vazão | Melhor para | Limitação principal |
|---|---|---|
| Coriolis | Massa precisa, densidade, fluidos de alto{0}}valor ou variáveis | Custo mais alto, possível queda de pressão |
| Magnético | Líquidos condutores: água, águas residuais, muitos produtos químicos | Não é possível medir fluidos ou gases não{0}}condutivos |
| Turbina | Líquidos e gases limpos e de baixa{0}}viscosidade | Peças móveis; sensível à viscosidade e ao perfil de fluxo |
| Deslocamento positivo | Fluidos viscosos, totalização mecânica | Peças móveis; mais manutenção |
| Massa térmica | Fluxo de massa de gás-de baixa pressão | Líquidos e alterações na composição dos gases são problemáticos |
| Ultrassônico | Medição de tubos-não intrusivos ou grandes- | A precisão depende do fluido e das condições de instalação |
Medidor de fluxo Coriolis vs magnético: qual você deve escolher?
Um medidor de vazão magnético é o padrão-de custo-benefício para líquidos condutores, como água e muitos produtos químicos-à base de água, mas não consegue ler óleos, combustíveis ou a maioria dos solventes e não fornece densidade. Escolha Coriolis quando o fluido não for{3}}condutor ou quando você precisar de massa e densidade juntas; escolha magnético quando o fluido conduz e o volume é suficiente.
Medidor de vazão Coriolis vs turbina
A medidor de fluxo de turbinaé econômico e preciso em fluidos limpos e de baixa-viscosidade, mas seu rotor se desgasta e sua leitura varia conforme a viscosidade muda. Coriolis não tem nada girando no caminho do fluxo e mantém a precisão à medida que as propriedades mudam, e é por isso que ele tende a vencer em serviços de valor-variável ou alto.
Medidor de fluxo Coriolis vs deslocamento positivo
Medidores de deslocamento positivo, comoredutores-ovaismeça bem os fluidos viscosos, separando-os em volumes conhecidos, e a viscosidade realmente os ajuda a vedar. Seu ponto fraco é o desgaste mecânico e a manutenção. Coriolis também lida com fluidos viscosos, mas você deve verificar cuidadosamente a queda de pressão - veja
como a viscosidade do fluido afeta a medição do fluxo- porque a perda aumenta rapidamente à medida que a viscosidade aumenta.
Medidor de fluxo de massa térmica Coriolis vs.
Ambos relatam massa, mas não são intercambiáveis. UMmedidor de fluxo de massa térmicoinfere o fluxo de massa de gás a partir da transferência de calor e é adequado para gases de baixa-pressão, como ar ou nitrogênio, onde geralmente é mais barato. Sua precisão depende da composição estável do gás e não é feita para líquidos. O Coriolis mede a massa diretamente para líquidos e gases e não é afetado pela composição, mas custa mais e precisa de pressão adequada para o trabalho com gás. Resumindo: massa térmica para fluxo de massa de gás rotineiro, Coriolis quando você também precisa de densidade, serviço de líquido ou maior precisão.

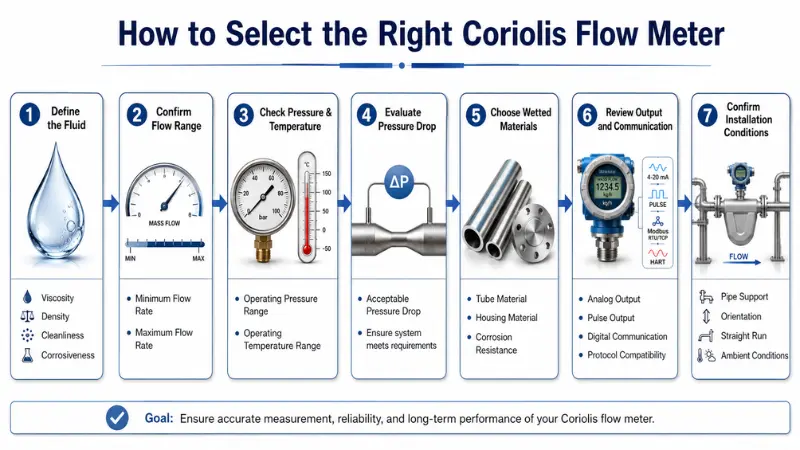

Como dimensionar e selecionar um medidor de vazão Coriolis?
O dimensionamento é determinado pelas condições do processo e não pelo tamanho do tubo. Trabalhe nos pontos abaixo em ordem; os princípios gerais deescolhendo o medidor de vazão certo para o seu processoaplique aqui também.
Defina primeiro as propriedades do fluido
Indique se é líquido, gás ou lama, depois sua densidade, viscosidade, corrosividade, conteúdo de sólidos e qualquer gás arrastado. Isso decide os materiais molhados, o design do tubo e se o Coriolis é apropriado. Se o fluido contiver gás, peça ao fornecedor para verificar o desempenho-das duas fases antes de prosseguir.
Confirme a faixa de fluxo
Registre o fluxo mínimo, normal e máximo. O medidor deve funcionar confortavelmente dentro da faixa especificada, com fluxo normal próximo ao meio. Um erro comum de dimensionamento é combinar o medidor com o diâmetro do tubo: um medidor Coriolis superdimensionado perde precisão em fluxo baixo, que é exatamente onde a dosagem e a dosagem funcionam.
Dimensionamento do medidor de vazão Coriolis: faixa de vazão, queda de pressão e viscosidade
A queda de pressão é o parâmetro mais frequentemente negligenciado. Um medidor muito pequeno obstrui a linha; um medidor muito grande apresenta desempenho inferior em vazão baixa. Como a perda aumenta acentuadamente com a viscosidade, peça ao fornecedor para calcular a queda de pressão usando seu fluido real, viscosidade, densidade e faixa de fluxo total - e não água no ponto nominal. Para serviços viscosos, um projeto de tubo reto-geralmente mantém a perda gerenciável.
Verifique pressão, temperatura e materiais
Confirme se o medidor está classificado para pressão e temperatura normais e perturbadas, incluindo ciclos CIP/SIP. Combine os materiais molhados com a química: aço inoxidável 316L para serviços gerais, Hastelloy ou ligas superiores para meios agressivos e um acabamento superficial sanitário com conexões higiênicas para alimentos e produtos farmacêuticos.
Combine a saída com o seu sistema de controle
As opções comuns são 4–20 mA, pulso ou frequência, HART, Modbus, PROFIBUS e Foundation Fieldbus. Escolha o que seu PLC ou DCS já fala em vez de adicionar um gateway posteriormente.
Processar dados para preparar antes de solicitar um orçamento
Os fornecedores só podem dimensionar com precisão com números reais. Ter isso pronto transforma uma investigação vaga em uma recomendação firme e evita uma segunda rodada de perguntas.
| Ponto de dados | Por que isso importa |
|---|---|
| Nome e estado do fluido | Determina materiais e viabilidade |
| Densidade e viscosidade (na temperatura operacional) | Dimensionamento dos drives e queda de pressão |
| Fluxo mínimo / normal / máximo | Define o alcance do medidor |
| Pressão operacional e máxima | Define a classificação de pressão e a viabilidade do gás |
| Temperatura operacional e máxima | Afeta a precisão e os materiais |
| Conteúdo de sólidos ou gás arrastado | Sinaliza risco bifásico-de abrasão |
| Queda de pressão permitida | Evita um medidor subdimensionado |
| Tamanho da linha e tipo de conexão | Define ajuste e instalação |
| Saída/protocolo e classificação de área | Define transmissor e certificação |
O que afeta a precisão do medidor de vazão Coriolis?
Um medidor Coriolis é preciso, mas vários fatores-do mundo real decidem se você atinge seu valor nominal:
- Estabilidade nula.Um zero incorreto ou flutuante é a fonte mais comum de erro em fluxo baixo. Zere o medidor sob condições de processo, cheio e sem vazão genuinamente.
- Fluxo-duas fases.Bolhas de gás suavizam a resposta do tubo e podem causar erros grandes e erráticos.
- Vibração externa.A ressonância próxima à frequência do drive é o pior caso; bom suporte e localização são importantes.
- Mudanças de temperatura e pressão.Ambos alteram ligeiramente a rigidez do tubo; os medidores de qualidade compensam, mas oscilações extremas ainda acrescentam incerteza.
Onde a precisão deve ser demonstrada - para registros de faturamento ou qualidade - periódicoscalibração do medidor de vazãocontra uma referência rastreável é o que torna o número defensável.
Requisitos de instalação e práticas recomendadas
Siga sempre o manual do fabricante, mas essas práticas se aplicam a quase todas as instalações. Execute-os como uma lista de verificação de pré{1}}instalação:
- Mantenha o medidor cheio.Monte-o onde os tubos ficam inundados - para líquidos, um ponto baixo ou uma perna de fluxo vertical ascendente-ajuda; evite pontos altos onde o gás se acumula.
- Evite flashes e cavitação.Mantenha contrapressão suficiente e coloque o medidor no lado de descarga de uma bomba, em vez de no lado de sucção, onde a pressão cai.
- Apoie o tubo.Transporte a tensão do tubo em suportes dedicados, nunca no corpo do medidor, especialmente em tamanhos maiores.
- Isole a vibração.Mantenha o medidor afastado de fontes de vibração fortes e evite acoplar rigidamente dois medidores no mesmo trecho sem suporte.
- Zero corretamente.Confirme se uma válvula fechada a jusante não está vazando durante o zeramento - uma válvula com vazamento é uma causa clássica de um zeramento ruim.
- Planeje a limpeza.Para fluidos de revestimento, cristalização ou incrustação, escolha um design drenável e uma rotina de limpeza adequada tanto ao fluido quanto à geometria do tubo.
Solução de problemas comuns do medidor de vazão Coriolis
- Leitura instável ou ruidosa:geralmente gás ou vibração arrastados. Verifique o fluxo bifásico e revise os suportes antes de suspeitar do medidor.
- Fluxo diferente de zero em nenhum-fluxo:desvio zero ou uma válvula de isolamento com vazamento. Re-zerar sob condições corretas.
- A leitura é baixa:tubo parcial, revestimento dentro do tubo ou medidor subdimensionado na parte inferior de sua faixa.
- A densidade parece errada:frequentemente arrastamento de gás ou um tubo que não está totalmente molhado, em vez de uma verdadeira mudança de densidade.
O padrão a ser lembrado: a maioria das “falhas do medidor” são problemas de processo ou instalação. Confirme o tubo completo, o fluxo estável e o suporte de som antes de devolver o hardware.
Exemplos de aplicação por setor
- Produtos químicos:dosagem de aditivos-com base em massa, em que a densidade varia com a temperatura do lote, de modo que a medição volumétrica sofreria desvios.
- Petróleo e gás:transferência de combustível e petróleo bruto, onde o Capítulo 5.6 do API MPMS estabelece como os medidores Coriolis alcançamprecisão-da transferência de custódia para hidrocarbonetos líquidos.
- Alimentos e bebidas:dosagem higiênica de xaropes e concentrados, usando designs higiênicos de-tubos retos para limpeza-no-local.
- Farmacêuticos:dosagem de alta-pureza onde a repetibilidade e uma trilha de calibração documentada são necessárias.
Perguntas frequentes
P: Quão preciso é um medidor de vazão Coriolis?
R: Para líquidos, a precisão típica é de cerca de ±0,1–0,2% da leitura, dependendo do modelo, vazão e condições. A precisão é mais alta no meio da faixa e diminui perto da extremidade-de fluxo baixo e sob fluxo-de duas fases.
P: O que causa desvio zero em um medidor de vazão Coriolis?
R: Mudanças de temperatura e pressão, estresse mecânico no corpo do medidor e um zero original ruim. O culpado frequente é zerar enquanto uma válvula a jusante vaza, o que o medidor registra como vazão real.
P: Um medidor de vazão Coriolis pode medir lama?
R: Muitos podem, especialmente projetos de-tubo único ou{1}}de tubo reto que resistem ao entupimento. A abrasão e o gás arrastado são os limites, portanto o fornecedor deve confirmar a adequação ao seu conteúdo de sólidos.
P: Qual é a diferença entre um Coriolis e um medidor de fluxo de massa térmico?
R: Coriolis mede a massa diretamente da torção do tubo e funciona para líquidos e gases; a massa térmica infere o fluxo de massa do gás a partir da transferência de calor e é melhor para gases de baixa-pressão com composição estável. Coriolis é mais preciso e versátil; a massa térmica é geralmente mais barata para serviços rotineiros de gás.
P: Como você dimensiona um medidor de vazão Coriolis?
R: Dimensione por faixa de vazão e queda de pressão permitida usando a viscosidade e densidade reais do fluido, não pelo diâmetro do tubo. Procure um fluxo normal próximo à faixa-média e peça ao fornecedor que calcule a queda de pressão para o seu pior caso.
P: Um medidor de vazão Coriolis precisa de um tubo reto?
R: Precisa de muito menos do que a maioria das tecnologias porque não depende de perfil de fluxo, mas modelos específicos ainda possuem regras de instalação. Siga o manual do fabricante em vez de presumir que nenhum se aplica.
P: Um medidor de vazão Coriolis é adequado para líquidos viscosos?
R: Sim, mas a queda de pressão aumenta com a viscosidade, portanto o dimensionamento é fundamental e um projeto de tubo-reto geralmente é preferível. Confirme a perda na viscosidade máxima antes de fazer o pedido.
Conclusão
Um medidor de vazão Coriolis é a escolha mais forte quando um processo precisa de massa direta, densidade real ou precisão estável à medida que as propriedades do fluido mudam - e uma escolha ruim quando a simples indicação volumétrica de água limpa seria suficiente. Decida os fundamentos: propriedades do fluido, faixa de vazão, pressão e temperatura, queda de pressão permitida, materiais, saída e condições de instalação.
A melhor coisa que você pode fazer antes de comprar é preparar os dados do processo. Com informações completas sobre fluidos e operação em mãos, você podeenvie seus dados para uma revisão de dimensionamentoe obtenha um medidor que funcione em serviço real e não apenas na folha de dados.
