A seleção de um medidor de vazão geralmente é discutida em termos de tipo de medidor, tamanho do tubo e classe de precisão. A unidade impressa no display, a ficha técnica, o PLC e a cotação merecem a mesma atenção. Se você errar na unidade, poderá acabar com a faixa de medição errada,-sinais de controle mal dimensionados, faturamento contestado ou uma longa conversa por e-mail entre a equipe de engenharia e o fornecedor tentando descobrir o que "100 m³/h" realmente significa.
Uma unidade medidora de vazão descreve como uma vazão é expressa: volume ao longo do tempo, massa ao longo do tempo ou um volume de gás corrigido para uma condição de referência definida. As unidades que você encontrará com mais frequência são GPM, LPM, m³/h, L/s, kg/h, lb/h, Nm³/h, Sm³/h, SCFM e SCCM.
Este guia explica o que significa cada grupo de unidades, como elas se relacionam entre si e como escolher a unidade certa para líquidos, gases, vapor e processos industriais mistos. Se você retirar apenas uma coisa, responda rapidamente abaixo.
Resposta rápida:As unidades de medidor de vazão se enquadram em três grupos - volumétrico (espaço por tempo), massa (peso por tempo) e fluxo de gás padronizado (volume corrigido para uma temperatura e pressão de referência). Os líquidos geralmente usam m³/h, L/min ou GPM. O vapor é normalmente medido em kg/h, t/h ou lb/h. Os gases são expressos em Nm³/h, Sm³/h ou SCFM - e essas unidades de gás não têm sentido até que a temperatura e pressão de referência sejam declaradas.
Se você já sabe qual pergunta o trouxe até aqui, a tabela abaixo aponta para a seção que a responde.
| Se você pesquisou… | Onde é respondido |
|---|---|
| GPM x LPM | Conversões líquidas e perguntas frequentes |
| m³/h versus Nm³/h | Fluxo de gás real vs padrão vs normal |
| Fluxo de massa vs fluxo volumétrico | Volumétrica vs massa: como decidir |
| O que significa SCFM | Unidades de fluxo de gás padrão e normal |
| Como converter kg/h para m³/h | Convertendo kg/h para m³/h |
| ACFM x SCFM | Fluxo de gás real vs padrão vs normal |
| Taxa de fluxo vs fluxo total | Erro 5 e perguntas frequentes |
| Unidade para ar comprimido | Ar comprimido e gás industrial |
| Unidade para vapor | Vapor |
O que são unidades medidoras de vazão?
Uma unidade medidora de vazão é a unidade de medida usada para expressar quanto fluido passa através de um tubo ou canal em um determinado momento. Por trás de cada leitura há uma de três questões: quanto volume por minuto ou hora, quanta massa por hora ou quanto gás isso representaria sob uma condição de referência acordada.
Alguns exemplos deixam o padrão claro:
- GPM- galões por minuto (volume)
- LPM- litros por minuto (volume)
- m³/h- metros cúbicos por hora (volume)
- kg/h- quilogramas por hora (massa)
- Nm³/h- metros cúbicos normais por hora (volume de gás corrigido)
- SCFM- pés cúbicos padrão por minuto (volume de gás corrigido)
A unidade escolhida deve corresponder ao fluido, à aplicação, ao padrão regional, ao sistema de controle e à finalidade comercial do projeto - e não apenas ao que o medidor exibe por padrão. Trabalhar essa correspondência é o objetivo do restante deste guia e, se você quiser uma visão mais ampla primeiro, nossoguia para selecionar um medidor de vazão adequadocobre o lado do medidor da decisão.
As três categorias principais de unidades de medidor de vazão
Quase todas as unidades de fluxo industrial pertencem a uma das três famílias:
- Unidades de fluxo volumétrico- eles descrevem o espaço que o fluido ocupa por unidade de tempo.
- Unidades de fluxo de massa- eles descrevem a quantidade real de material por unidade de tempo.
- Unidades de fluxo de gás padrão ou normal- eles descrevem o volume de gás referenciado a uma temperatura e pressão fixas.
Leia uma especificação através desta lente e a maior parte da confusão sobre unidades desaparecerá.
Unidades de fluxo volumétrico
As unidades de fluxo volumétrico medem o volume de fluido que passa por um ponto ao longo do tempo. Eles são a escolha natural para líquidos e para algumas aplicações de gás onde não são necessários valores corrigidos.
| Unidade | Nome completo | Onde é usado |
|---|---|---|
| GPM | Galões por minuto | Sistemas de água, HVAC, proteção contra incêndio, projetos nos EUA |
| LPM | Litros por minuto | Sistemas de pequeno fluxo, dosagem, equipamentos de laboratório |
| m³/h | Metros cúbicos por hora | Tratamento de água, linhas de processo, projetos internacionais |
| L/s | Litros por segundo | Sistemas-de água de alto fluxo, serviços públicos e cálculos hidráulicos |
| CFM | Pés cúbicos por minuto | Ventilação, ar comprimido, projetos nos EUA |
Essas unidades são intuitivas porque descrevem o espaço diretamente. Um medidor com leitura de 10 m³/h está passando dez metros cúbicos de fluido a cada hora. Para um líquido estável - água limpa a uma temperatura razoavelmente constante, por exemplo - uma unidade volumétrica geralmente é tudo que você precisa, porque a densidade quase não muda e um metro cúbico hoje pesa o mesmo que um metro cúbico amanhã.

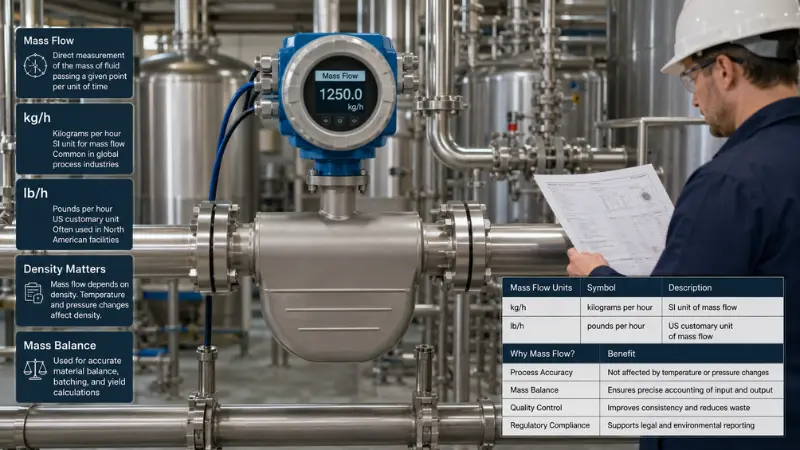

Unidades de fluxo de massa
Unidades de fluxo de massa medem a massa de fluido que passa por um ponto ao longo do tempo. Eles importam quando a quantidade dematerialconta mais do que o espaço que ocupa - reações, mistura, contabilidade de combustível, transferência de custódia.
| Unidade | Nome completo | Onde é usado |
|---|---|---|
| kg/h | Quilogramas por hora | Processamento químico, alimentos, combustível, controle de processos |
| kg/min | Quilogramas por minuto | Sistemas industriais de fluxo médio-a{1}}alto |
| kg/s | Quilogramas por segundo | Processos e cálculos de engenharia em grande-escala |
| lb/h | Libras por hora | Vapor, combustível, petróleo e gás, sistemas industriais dos EUA |
| g/min | Gramas por minuto | Laboratório, dosagem, sistemas piloto |
A razão pela qual existem unidades de massa é que o volume existe quando a densidade muda. Um metro cúbico de gás a 2 bar contém muito mais material do que um metro cúbico do mesmo gás à pressão atmosférica, embora a leitura do volume seja idêntica. Quando o processo depende da quantidade real de material, kg/h ou lb/h carregam informações que m³/h não conseguem.
As unidades de massa são vistas com mais frequência em medidores Coriolis, medidores de massa térmica, sistemas de vapor, medição de combustível e qualquer cálculo de{0}balanço de massa. Vale a pena destacar um medidor Coriolis: ele mede o fluxo de massa (e a densidade do fluido)diretamentea partir da vibração de seus tubos, em vez de medir o volume e depois inferir a massa. Se você quiser os detalhes subjacentes, veja como ummedidor de fluxo de massa funciona.
Unidades de fluxo de gás padrão e normal
A medição de gás é onde ocorre a maioria dos erros unitários, porque o gás é compressível: o mesmo gás ocupa volumes diferentes em temperaturas e pressões diferentes. Para tornar um fluxo de gás comparável de um dia ou de um local para o outro, ele é expresso como um fluxo de volume padrão ou normal.
| Unidade | Nome completo | Onde é usado |
|---|---|---|
| Nm³/h | Metros cúbicos normais por hora | Gases industriais, gás natural, ar comprimido, projetos métricos |
| Sm³/h | Metros cúbicos padrão por hora | Petróleo e gás, gás de processo, padrões{0}específicos do projeto |
| SCFM | Pés cúbicos padrão por minuto | Ar comprimido, gás natural, projetos norte-americanos |
| SCCM | Centímetros cúbicos padrão por minuto | Gás de laboratório, semicondutor, dosagem de gás |
Estas unidades não descrevem o volume de gás dentro do tubo. Eles descrevem o que esse volumeseriaa uma temperatura e pressão de referência acordadas. Portanto, 100 Nm³/h e 100 m³/h reais não são a mesma quantidade de gás se as condições da linha diferirem da referência. Quando você especifica uma unidade de fluxo de gás, a condição de referência por trás dela não é uma informação opcional -, ela faz parte da unidade.

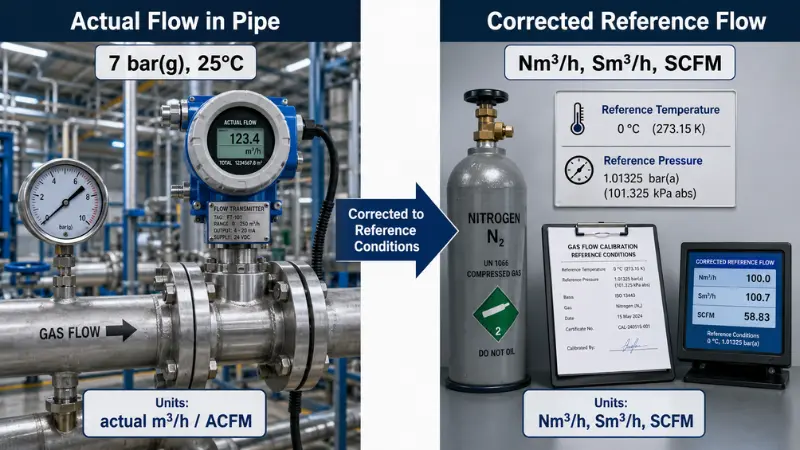

Fluxo de gás real versus padrão versus normal
Os fluxos real, padrão e normal são três maneiras diferentes de indicar o mesmo movimento de gás, e misturá-los é o erro mais comum de-fluxo de gás.
Fluxo real
O fluxo real é o volume real de gás que se move através do tubo na pressão e temperatura de operação -, por exemplo, m³/h real ou ACFM (pés cúbicos reais por minuto). Ele reflete o que está fisicamente no tubo, que é exatamente o que você precisa para dimensionamento de linhas, verificações de velocidade, filtros e sopradores.
Fluxo padrão
O fluxo padrão corrige o volume de gás para uma temperatura e pressão padrão definidas - SCFM ou Sm³/h. É a forma que você deseja para comparar consumo, faturamento e desempenho do processo, pois cada valor se refere à mesma linha de base.
Fluxo normal
O fluxo normal faz o mesmo trabalho que o fluxo padrão, mas em relação a uma referência "normal", normalmente expressa como Nm³/h ou NL/min. Um metro cúbico normal tem sido historicamente referenciado como 0 grau e 101,325 kPa, embora as definições de projeto e regionais variem.
Aqui está a armadilha: “padrão” e “normal” não são fixos em todo o mundo. Para o gás natural, as condições de referência definidas noISO 13443 (Gás natural - Condições de referência padrão)são 15 graus e 101,325 kPa, enquanto o NIST normalmente usa 20 graus e 1 atm para referência geral, e partes da indústria de gás norte-americana usam 60 graus F. Antes de dimensionar um medidor de gás ou comparar duas cotações, confirme a temperatura e pressão de referência exatas em que cada uma delas é construída.
Nota de engenharia:Quando uma consulta diz apenas “DN100, 100 m³/h gás”, o dimensionamento correto é impossível. Sem a pressão, temperatura e condição de referência, essa mesma linha poderia transportar uma pequena fração ou várias vezes a massa implícita - e a faixa do medidor que você cita estará errada. Para gás, trate sempre pressão, temperatura e condição de referência como campos obrigatórios.

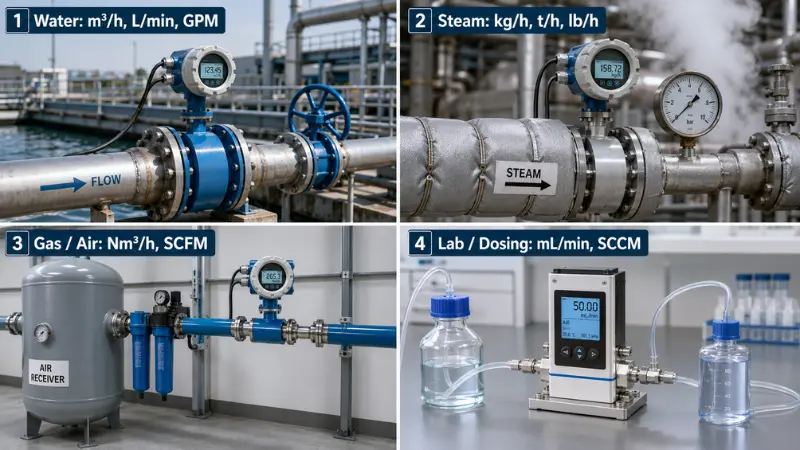

Unidades de medidor de vazão por aplicação: água, produtos químicos, óleo, vapor, gás e laboratório
Diferentes indústrias tendem para unidades diferentes. Não existe uma “melhor” unidade universal; a escolha sensata segue a fluidez e como os dados serão usados.
Água e águas residuais
O fluxo de água é geralmente indicado em m³/h, L/min, L/s ou GPM. Abastecimento municipal, água de resfriamento e estações de tratamento em projetos internacionais favorecem m³/h; Os sistemas de água, HVAC e proteção{1}}contra incêndio dos EUA se baseiam no GPM. Os burros de carga aqui sãomedidores de fluxo eletromagnéticospara líquidos condutores emedidores de fluxo ultrassônicosonde uma medição não-intrusiva ou de retroajuste é necessária, juntamente com medidores de água mecânicos e turbinas.
Líquidos químicos e de processo
Os produtos químicos são divididos entre unidades volumétricas e de massa, dependendo do trabalho. A transferência ou circulação simples funciona perfeitamente em L/min ou m³/h. Reações, mistura, dosagem e transferência de custódia avançam em direção a kg/h ou g/min, porque o que interessa à receita é a quantidade real de reagente, não o volume que ele ocupa na temperatura atual.
Óleo, combustível e líquidos viscosos
As aplicações de petróleo e combustível usam L/min, m³/h, GPM, kg/h, lb/h ou BPD (barris por dia) para petróleo. A viscosidade determina a escolha do medidor tanto quanto a unidade: para meios espessos ou de alta-viscosidade,medidores de engrenagens ovaise outros projetos de deslocamento-positivo funcionam bem, enquanto combustíveis limpos de-viscosidade também são adequadosmedidores de vazão de turbina.
Vapor
O vapor é quase sempre medido em unidades de massa - kg/h, t/h ou lb/h - porque sua densidade muda drasticamente com a pressão e a temperatura. Uma leitura do volume de vapor saturado diz muito pouco por si só; o mesmo volume pode representar energia e massa muito diferentes dependendo das condições da linha.
Dois outros pontos são importantes para o dimensionamento do Steam na consulta da-página de título. Primeiro,vapor saturado vs superaquecidoaltera a compensação necessária: o vapor saturado muitas vezes pode ser inferido apenas pela pressão, enquanto o vapor superaquecido precisa de pressão e temperatura para fixar sua densidade. Em segundo lugar, as tecnologias comuns comportam-se de forma diferente. UMmedidor de fluxo de vórticemede a velocidade (uma quantidade volumétrica); para reportar kg/h ou t/h, deve combinar isso com compensação integrada de pressão/temperatura e um cálculo de densidade. Os sistemas de pressão-diferencial emparelham um elemento primário com umtransmissor de pressão diferenciale projetos multivariáveis reúnem pressão e temperatura em um único dispositivo. Se você simplesmente deseja um medidor criado para o trabalho, um-feito especificamentemedidor de fluxo de vaportrata da remuneração internamente.
Nota de engenharia:Um erro típico em uma saída de caldeira-de vapor saturado é solicitar um medidor com saída volumétrica simples e depois solicitar kg/h no local. Se o dispositivo não tiver entrada de pressão ou temperatura, essa conversão não será confiável em caso de mudança de carga. Especifique a produção em massa e a compensação na fase de consulta, não após a entrega.
Ar comprimido e gás industrial
O ar comprimido e o gás industrial são normalmente expressos em Nm³/h, Sm³/h, SCFM ou kg/h. Os sistemas-de ar da planta, o gerenciamento de energia, as auditorias de vazamento e a contabilidade de consumo dependem de unidades padrão ou normais precisamente porque permitem comparar vazões em uma referência fixa, independentemente da pressão da linha no dia. Medidores de massa térmica são um ajuste natural aqui - vejamedidores de fluxo de massa térmicapara ar e nitrogênio - e para tubos maiores ou braçadeiras-de trabalho,medidores de fluxo de gás ultrassônicossão uma opção.
Exemplo de campo - auditoria de ar comprimido:Comparar dois compressores pelos seus m³/h reais a diferentes pressões de descarga não faz sentido; a máquina-de pressão mais alta parece "menor" enquanto move mais ar. Converta ambos para Nm³/h na mesma referência e o consumo real - e o vazamento que você está caçando - se tornam visíveis.
Laboratório e dosagem
Fluxos pequenos usam unidades pequenas: mL/min, cc/min, g/min ou SCCM. Eles aparecem em laboratórios, plantas piloto, plataformas-de dosagem de gás e injeção de precisão, onde a resolução em fluxo baixo é mais importante do que o alcance.

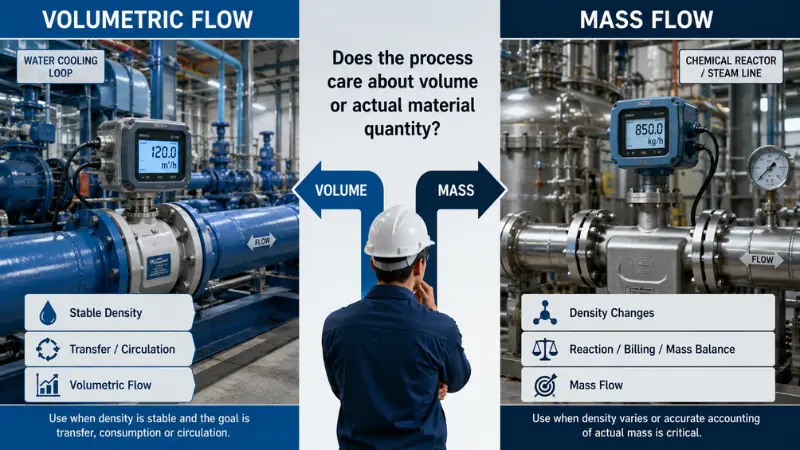

A decisão geralmente se resume a uma pergunta:o processo se preocupa com o espaço ou com a quantidade real de material?
Alcançarunidades volumétricasquando o fluido é um líquido com densidade estável, a tarefa é transferência, circulação, resfriamento ou monitoramento geral, o sistema de controle ou padrão da indústria já fala em volume, ou a especificação é definida em torno da capacidade do tubo e do fluxo da bomba.
Alcançarunidades de massaquando a densidade muda com a pressão ou temperatura, o fluido é um gás ou vapor, o processo precisa de um balanço de massa preciso, o produto é comprado, vendido, misturado ou controlado por peso, ou a alta precisão deve ser mantida em condições variáveis.
Um circuito de água-de resfriamento é um caso limpo para m³/h: a densidade é constante e a preocupação é a circulação. Um reator químico é um caso limpo para kg/h: a reação precisa de uma massa precisa de reagente, e um valor de volume que varia com a temperatura prejudicaria a receita.
Conversões de unidades de medidor de vazão
A conversão de unidades é rotina em projetos internacionais, mas só é segura quando se respeita a diferença entre líquidos e gases.
Conversões de volume líquido
Para líquidos, o volume é convertido diretamente com fatores fixos. Os valores abaixo são consistentes com os fatores de conversão publicados noGuia NIST para o SI (Apêndice B).
| Conversão | Valor aproximado |
|---|---|
| 1 m³/h | 16,67 L/min |
| 1 m³/h | 4,40 GPM dos EUA |
| 1 GPM dos EUA | 3,785 L/min |
| 1 L/min | 0,264 GPM dos EUA |
| 1CFM | 1.699 m³/h |
| 1 m³/h | 0,589 CFM |

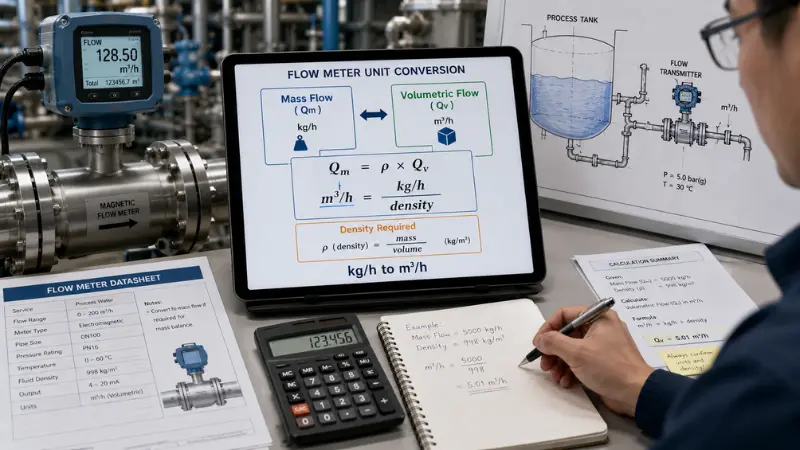

Convertendo kg/h para m³/h
Essa é uma das-perguntas sobre fluxo mais pesquisadas, e a resposta curta é: você não pode fazer isso com um fator fixo - você precisa de densidade. As duas quantidades estão ligadas por fórmulas simples:
- Fluxo volumétrico:Qv = V ÷ t
- Fluxo de massa:Qm = ρ × Qv, onde ρ é a densidade
Reorganizado,m³/h=(kg/h) ÷ ρ, com ρ em kg/m³. Um exemplo prático: um processo movimenta 1.000 kg/h de um líquido com densidade de 1.000 kg/m³, então a vazão volumétrica é 1.000 ÷ 1,000=1 m³/h. Aqueça esse líquido até que sua densidade caia para 950 kg/m³ e os mesmos 1.000 kg/h agora sejam cerca de 1,05 m³/h - massa idêntica, volume maior. Para gases, a variação da densidade com a pressão e a temperatura é muito maior, razão pela qual um fluxo de massa de gás só pode ser transformado em um fluxo de volume quando a pressão, a temperatura e a composição forem conhecidas.
Por que as conversões de gás precisam de pressão e temperatura
Nunca converta o fluxo de gás real em fluxo padrão com um multiplicador fixo. A correção depende da pressão e temperatura operacionais relativas à condição de referência, e ignorá-la produz números que parecem precisos e estão simplesmente errados.
Como escolher uma unidade de medidor de vazão: um fluxo de trabalho passo a passo-por{1}}?
Quando uma decisão de unidade parecer confusa, siga-a na ordem:
- 1. Identifique o fluido- líquido, gás ou vapor.
- 2. Decida se as mudanças na densidade são importantes- verifique as variações de temperatura, pressão e composição que o processo realmente observa.
- 3. Para gás e vapor, fixe a referência- escolha real, padrão ou normal e anote a temperatura e pressão de referência exatas.
- 4. Combine a unidade com o sistema de controle- alinhe a unidade de exibição, a faixa de 4–20 mA e qualquer saída digital.
- 5. Confirme a unidade totalizadora separadamente- a unidade de taxa e a unidade totalizada são duas decisões, não uma.
- 6. Envie ao fornecedor um intervalo, não um número- vazão mínima, normal e máxima, com todas as condições de operação.
Uma maneira compacta de lembrar as entradas é aFLUXOverificar:
- F - Tipo de fluido:líquido, gás ou vapor.
- L - Condição da linha:pressão, temperatura, densidade e se eles se movem.
- O - Requisito de saída:display, 4–20 mA, pulso, RS485/Modbus, totalizador.
- W - Objetivo de trabalho:controle, faturamento, lote ou monitoramento.
Como especificar unidades de medidor de vazão em uma planilha de dados ou solicitação de cotação?
"Vazão: 50 m³/h" não é uma especificação. Um utilizável carrega a unidade, o fluido, a condição operacional e a saída necessária. Três pequenos exemplos mostram o nível de detalhe que permite obter o medidor certo na primeira vez.
Exemplo 1 - medidor de vazão de água
- Médio: água limpa
- Faixa de vazão: 5–50 m³/h
- Tamanho do tubo: DN80
- Temperatura: 20–40 graus
- Pressão: 6bar
- Saída: 4–20 mA e pulso
- Serviço: monitoramento-de água de resfriamento
Exemplo 2 - medidor de vazão de ar comprimido
- Médio: ar comprimido
- Faixa de vazão: 100–1.000 Nm³/h
- Pressão de linha: 7 bar(g)
- Temperatura do gás: 25 graus
- Condição de referência para Nm³/h: a confirmar
- Tamanho do tubo: DN100
- Saída: 4–20 mA, Modbus RS485
Exemplo 3 - medidor de vazão de vapor
- Médio: vapor saturado
- Faixa de vazão: 500–5.000 kg/h
- Pressão: 8 bar(g)
- Temperatura: por condição de vapor-saturado
- Tamanho do tubo: DN100
- Saída: 4–20 mA com totalizador
Antes de enviar qualquer consulta sobre gás ou vapor, execute esta breve lista de verificação de RFQ:
- Fluido e, para gás, sua composição
- Fluxo mínimo, normal e máximo
- Unidade de taxa obrigatóriaeunidade totalizadora
- Pressão operacional
- Temperatura operacional
- Tamanho e conexão do tubo
- Temperatura e pressão de referência (para unidades de gás padrão/normal)
- Classe de saída e precisão necessária
Enviar essas oito linhas antecipadamente permite que um fornecedor recomende o medidor certo e a unidade certa com mais rapidez - se estiver pronto, você podeenvie sua especificação para nossa equipediretamente.
Erros comuns ao escolher unidades de medidor de vazão
Erro 1: Confundir o tamanho do tubo com a unidade de fluxo
O tamanho do tubo não define a unidade. Uma linha DN100 pode ser informada em m³/h, L/s, GPM ou kg/h dependendo da aplicação. O tamanho do tubo afeta a velocidade, o dimensionamento do medidor e a perda de pressão; a unidade segue os requisitos de engenharia e relatórios.
Erro 2: Usar unidades volumétricas para alterar as condições do gás
Para o gás, o volume real se move com a pressão e a temperatura. Se você precisar de dados de consumo comparáveis, unidades padrão ou normais não são uma delicadeza - elas são a única maneira de os números permanecerem honestos.
Erro 3: Comparar Nm³/h e SCFM sem condições de referência
Ambas são unidades de gás padrão, mas podem não compartilhar temperatura e pressão de referência. Verifique a definição que cada cotação usa antes de tratar os números como comparáveis.
Erro 4: ignorar o controle-de escalonamento do sistema
Um medidor escolhido corretamente ainda pode apresentar leitura errada se a escala do PLC ou SCADA estiver desligada. Um sinal de 4–20 mA pode representar 0–100 m³/h em um projeto e 0–1.000 L/min em outro. Confirme a unidadeeo intervalo juntos e certifique-se de que o intervalo configurado corresponda ao medidor.
Erro 5: Esquecer a unidade totalizada
A vazão e a vazão total são quantidades diferentes - veja a diferença entrefluxo instantâneo e cumulativo. Taxa de vida em m³/h, L/min ou kg/h; os totais vivem em m³, L, kg ou toneladas. Para controle de lote, faturamento ou consumo diário, confirme a unidade instantânea e a unidade totalizadora e verifique o dispositivo com um-integradototalizador de fluxoregistros na unidade em que você realmente reporta.
Como o tipo de medidor de vazão afeta a seleção da unidade?
A unidade não determina a tecnologia, mas cada tecnologia tende a viver em uma família de unidades específica, e cada uma carrega uma limitação que vale a pena conhecer antes de se comprometer.
| Tipo de medidor de vazão | Unidades comuns | Aplicações típicas |
|---|---|---|
| Eletromagnético | m³/h, L/min, GPM | Líquidos condutores, água, águas residuais, produtos químicos |
| Ultrassônico | m³/h, L/s, GPM | Água, líquidos limpos, tubulações grandes, retrofit |
| Turbina | L/min, m³/h, GPM | Limpe líquidos-de baixa viscosidade e alguns gases |
| Coriolis | kg/h, g/min, lb/h, L/min | Fluxo de massa, densidade, medição de alta{0}}precisão |
| Massa térmica | Nm³/h, SCFM, kg/h | Ar comprimido, nitrogênio, gases industriais |
| Vórtice | kg/h, m³/h, Nm³/h | Vapor, gás, alguns líquidos |
| Deslocamento positivo | L/min, GPM, kg/h | Óleo, combustível, líquidos viscosos |
Algumas advertências mantêm essa tabela honesta. Um medidor eletromagnético funciona apenas com líquidos eletricamente condutivos, portanto, hidrocarbonetos, água desmineralizada e gases estão excluídos. Um medidor de massa térmica é calibrado para um gás específico; uma composição de gás variável ou desconhecida altera sua leitura, e é por isso que é adequada para gases limpos e conhecidos, como ar e nitrogênio. Um medidor Coriolis fornece kg/h nativamente, enquanto um medidor Vortex apenas informa kg/h ou Nm³/h quando possui compensação de pressão/temperatura e cálculo de densidade para apoiá-lo. Resumindo, uma unidade de massa em uma folha de dados é uma promessa que o dispositivo deve ser capaz de cumprir.
Perguntas frequentes sobre unidades de medidor de vazão
P: Qual é a unidade medidora de vazão mais comum?
R: Não existe uma resposta única para cada aplicação. Água e líquidos em geral dependem de m³/h, L/min e GPM; vapor e massa-o trabalho de equilíbrio usa kg/h ou lb/h; gases utilizam Nm³/h, Sm³/h ou SCFM.
P: GPM é o mesmo que LPM?
R: Não. GPM equivale a galões por minuto e LPM equivale a litros por minuto. Ambos são volumétricos, mas usam unidades de volume diferentes - um galão americano equivale a cerca de 3,785 litros.
P: Qual é a diferença entre m³/h e Nm³/h?
R: m³/h geralmente significa metros cúbicos reais por hora em condições de operação. Nm³/h significa o volume de gás corrigido para uma condição de referência normal definida. Para líquidos você verá m³/h; para gases, Nm³/h torna o consumo comparável.
P: Como faço para converter kg/h em m³/h?
A: Divida a vazão mássica pela densidade do fluido: m³/h=(kg/h) ÷ ρ, com densidade em kg/m³. Não existe um fator universal, porque a densidade muda com a temperatura, pressão e composição - especialmente para gases.
P: O que significa SCFM em um medidor de vazão?
R: SCFM é o padrão de pés cúbicos por minuto: um fluxo de gás corrigido para uma temperatura e pressão de referência padrão, em vez das condições reais da linha. A referência em si varia de acordo com o setor, portanto, confirme qual delas é usada por uma determinada figura.
P: Nm³/h é o mesmo que Sm³/h?
R: Não necessariamente. Ambas são unidades de gás corrigidas, mas “normal” e “padrão” podem referir-se a diferentes temperaturas e pressões de referência dependendo da norma ou projeto. Trate-as como comparáveis somente depois de verificar ambas as condições de referência.
P: Como escolho entre SCFM e ACFM?
R: Use ACFM (real) para dimensionamento de linha, velocidade e equipamentos como sopradores e filtros, onde o volume real-do tubo é importante. Use SCFM (padrão) para consumo, faturamento e comparação, onde cada valor deve remontar à mesma linha de base.
P: Qual unidade devo usar para ar comprimido?
R: Unidades padrão ou normais - Nm³/h, Sm³/h ou SCFM - porque permitem comparar o consumo de ar em uma referência fixa, independentemente da pressão da linha. Isto é o que torna significativo o monitoramento de vazamentos e a comparação de compressores.
P: Qual é a diferença entre vazão e vazão total?
A: A vazão é instantânea (m³/h, L/min, kg/h); vazão total é a quantidade acumulada ao longo do tempo (m³, L, kg, toneladas). O faturamento e o lote dependem do total, portanto a unidade totalizadora deve ser especificada juntamente com a unidade de taxa.
P: Um medidor de vazão mede a massa diretamente ou a calcula?
R: Depende da tecnologia. Os medidores Coriolis e de massa térmica medem o fluxo de massa diretamente. A maioria dos outros medidores mede volume ou velocidade e só informa a massa após uma correção de densidade, o que requer entradas de pressão e temperatura.
P: Um medidor de vazão pode exibir unidades diferentes?
R: Muitos medidores digitais alternam as unidades de engenharia no display, mas alterar o display não altera o princípio de medição ou a calibração. A faixa, a escala de saída e a unidade totalizadora ainda precisam ser configuradas corretamente abaixo.
P: O que devo enviar a um fornecedor para dimensionamento do medidor de vazão de gás?
R: O fluido e a composição, o fluxo mínimo/normal/máximo, a pressão e temperatura de operação, o tamanho do tubo, a condição de referência para qualquer unidade padrão ou normal e a saída e precisão necessárias. Com eles em mãos, o fornecedor pode confirmar tanto o medidor quanto a unidade.
Principais conclusões
As unidades de medição de vazão parecem uma nota de rodapé e se comportam como uma base: elas moldam a seleção do medidor, controlam a escala, o faturamento e todas as conversas entre a engenharia e o fornecedor. Líquidos estáveis ficam confortavelmente em m³/h, L/min, L/s ou GPM. Vapor, reagentes químicos e balanços de massa estão em kg/h ou lb/h. O consumo de gás e ar comprimido necessita de Nm³/h, Sm³/h ou SCFM - sempre com a condição de referência explicitada.
Antes de selecionar qualquer coisa, defina o fluido, a faixa de vazão, a pressão, a temperatura, o tamanho do tubo, a saída necessária e a unidade totalizadora, e decida se o projeto precisa de vazão real, padrão, normal, volumétrica ou de massa. Coloque a unidade e as condições de funcionamento na primeira mensagem de qualquer consulta; é a maneira mais barata de evitar erros de especificação caros.
Escrito pela equipe editorial técnica e revisado por um engenheiro de instrumentação. Última atualização: junho de 2026. Fatores de conversão referenciados no Guia NIST para o SI; condições de referência de gás referenciadas na ISO 13443.
