Pinça ultrassônica no medidor de vazão

Pinça ultrassônica no medidor de vazão: seu-guia profundo e prático

Se você precisar de dados de vazão precisos sem cortar tubos ou interromper a produção, umpinça ultrassônica no medidor de vazãogeralmente é a opção mais rápida e menos perturbadora. Este guia-em inglês simples explica como o clamp-funciona, o que ele faz bem, onde apresenta dificuldades e como implementá-lo para que sua equipe possa instalá-lo e mantê-lo com confiança. Você obterá um fluxo de implementação de cinco-etapas, uma calculadora simples de ROI, uma comparação prática com medidores inline e listas de verificação de campo que você pode copiar em seu SOP.

Introdução: por que a restrição-continua aparecendo nas especificações

Você quer uminstalação rápida, sem desligamento, enúmeros defensáveis. Os medidores de fixação-fornecem essa mistura quando o fluido está limpo o suficiente e o tubo permite a entrada de ultrassom. Eles são excelentes para auditorias, estudos temporários, verificações de comissionamento e linhas de-acesso-de difícil acesso, onde cortar aço seria caro ou inseguro. Eles não resolvem todos os casos e seremos diretos quanto aos limites. Mas quando você escolhe o local certo e segue uma rotina de configuração simples, você pode obter precisão confiável e dados sólidos para orientar operações e investimentos.

Conceitos básicos (claros e corretos)

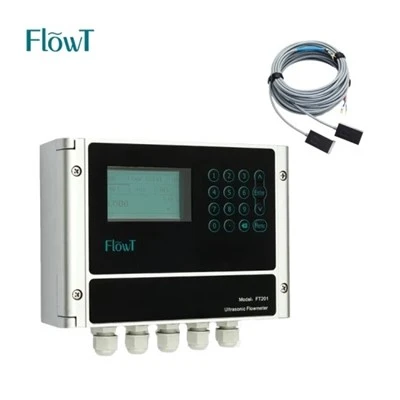

O que é isso.Dois transdutores ultrassônicos são fixados na parede do tubo. Elesenviar e receber som através do fluido. O medidor cronometra quanto tempo cada pulso leva a montante versus a jusante. A diferença de tempo (Δt) é mapeada para a velocidade média ao longo do caminho do som. Multiplique pela área da seção-transversal e você terá fluxo volumétrico.

Dois modos principais.

Tempo-de trânsitoparalíquidos limpos. Maior precisão quando o sinal é forte e o perfil é estável.

Dopplerparalíquidos gaseificados ou sujoscom bolhas ou sólidos que dispersam o som.

Por que não é-intrusivo.Os sensores nunca tocam o líquido. Sem queda de pressão. Nenhum material molhado para certificar. Sem contaminação do processo.

O que afeta a precisão.Material e espessura do tubo, revestimento, temperatura do fluido, curso reto adequado, diâmetro interno correto, acoplamento acústico firme e sistema hidráulico estável. Configurações portáteis geralmente chegam ao1–5%alcance quando bem operado; sistemas fixos-de caminho duplo podem funcionar melhor com uma boa hidráulica.

Aprofundamento: princípios → detalhes → onde se encaixa → o que vem a seguir

Como a física se transforma em um número (a versão de{0}}minuto)

O pulso a jusante acompanha o fluxo, entãoo tempo é um pouco mais curto; o pulso a montante luta contra o fluxo, entãoo tempo é um pouco mais longo.

O Δt é dimensionado com o componente da velocidade do fluxo ao longo do caminho acústico.

Um caminhomede uma fatia do perfil;caminho- duplo ou caminho- múltiplomelhora a média e reduz a sensibilidade do perfil.

Sobretubos limpos e cheioscom boa execução direta e identificação correta, os medidores de tempo de-limitação-de trânsito podem produzir números precisos e repetíveis para auditorias, comissionamento e verificações de controle.

Detalhes técnicos que importam no campo

Acústica de tubos:Aço carbono, aço inoxidável, ferro dúctil, PVC e HDPE transmitem ultrassom de maneira diferente. Os revestimentos e a escala atenuam o sinal.

Acoplamento:O gel é importante. O ar é o inimigo. Se o sinal-para{3}}ruído cair, recoloque-os sensores.

Hidráulica:Evite cotovelos, tees, válvulas ou bombas logo antes do medidor. Respeite as regras-de execução direta (um ponto de partida prático é 10D upstream/5D downstream).

Temperatura e segurança:Muitos sensores são IP67+; áreas perigosas precisam de componentes eletrônicos classificados e práticas de instalação adequadas.

Saídas de dados:4–20 mA, pulso, Modbus, BACnet e OPC UA facilitam o carregamento de dados no SCADA ou em um historiador.

Onde a pinça- brilha (uso diário real)

Auditorias hídricas e NRW:Medição temporária em DMAs para encontrar perdas sem tocar na rede elétrica.

Estudos de energia industrial:Verifique as curvas da bomba, encontre válvulas estranguladas, localize a recirculação que desperdiça energia.

Comissionamento:Novas linhas geralmente proíbem hot taps antes da aceitação; clamp-on fornece uma verificação rápida de desempenho.

Aluguéis e verificações pontuais:Um kit portátil pode atender várias fábricas em uma semana, criando um forte ROI para equipes pequenas.

Instantâneo de tendências para apoiar um caso de negócios

Omercado de medidores de vazão ultrassônicoscontinua a crescer, impulsionado pelo investimento em água/águas residuais, programas de eficiência industrial e preferências de instalação mais seguras.

Desperdício de água ao ar livrecontinua elevado em muitas regiões, obrigando os serviços públicos a auditar e optimizar os fluxos.

A adoção de programas-de perda de água acompanha os ciclos orçamentários, o que aumenta o valor demedição rápida e implantávelpara estudos direcionados.

Uma comparação de 5-dimensões: clamp-on vs ultrassônico em linha

Use designs in-line para faturamento-de custódia. Use a restrição-para tomar decisões rápidas, auditar e eliminar-riscos.

O fluxo de implementação de restrição de 5-etapas (copiar e adaptar)

Etapa 1 - Escolha as linhas candidatas (estudo documental, 1–2 horas).
Liste os tamanhos dos tubos, materiais, espessura da parede, revestimentos, temperatura do fluido e flexibilidade necessária. Linhas de sinalização com trechos retos utilizáveis. Mapear restrições de segurança.

Etapa 2 - Verificar a acústica (caminhada no local, 30 a 60 minutos por linha).
Use um medidor de espessura e o modo de levantamento do local do medidor. Verifique o sinal-para{2}}ruído e tenteV, Z ou Wcaminho recomendado pelo fabricante.

Etapa 3 - Montar e alinhar (cerca de 30 minutos por ponto).
Limpe o tubo. Marque o comprimento do caminho na calculadora do medidor. Aplique gel de acoplamento. Sensores de cinta com pressão uniforme. Aperte apenas o suficiente para manter o alinhamento.

Etapa 4 - Estabilizar dados (cerca de 60 minutos).
Registre com resolução de 1 segundo por 10 a 15 minutos e, em seguida, faça médias de 1 minuto por 30+ minutos. Fique atento a desvios com a temperatura ou com os ciclos da bomba.

Etapa 5 - Validar e documentar (cerca de 30 minutos).
Verifique-as curvas da bomba, o rebaixamento do tanque ou um medidor confiável. Salve configurações, fotos ecomo-encontrado / como{1}}deixouvalores para seu CMMS.

Uma calculadora de ROI simples que você pode reutilizar

Meta:justificar umpinça ultrassônica no medidor de vazãocompra ou aluguel para estudo-de perda de água ou energia.

Entradas

C= custo do medidor (ou aluguel) + mão de obra para configuração

L= perda recuperável (volume por unidade de tempo) devido a vazamentos, válvulas defeituosas ou distorções de medição

P= preço da água, produto ou energia por unidade de volume

T= duração em que você mantém a correção (anos)

= fator de precisão (use 0,8 se você espera 20% de incerteza)

Fórmulas

Economia anual ≈ × L × P

Período de retorno (anos) ≈ C ÷ ( × L × P)

ROI (ano-1) ≈ ( × L × P − C) ÷ C

Exemplo

C=US$ 7.500 (medidor portátil + mão de obra)

L=20.000 m³/ano perdidos devido a uma válvula defeituosa, P=$0,50/m³

= 0.8

Economia anual=0.8 × 20.000 × 0.50 =$8,000

Retorno=7.500 ÷ 8,000 =0,94 anos

ROI do primeiro ano=(8.000 - 7.500) ÷ 7,500 =7%, então maior nos anos seguintes

Lista de verificação de pré{0}}instalação (12 itens que evitam dados inválidos)

Canomaterial e forroconfirmado.

Espessura da paredemedido, não adivinhado.

Diâmetro internoverificado a partir de desenhos mais uma verificação de espessura.

Corrida retadisponível (objetivo 10D/5D ou melhor).

Temperaturadentro da classificação do sensor.

Tubo cheiona seção de medição; sem ângulos parcialmente preenchidos.

Não há entrada de ar fortepara modo de tempo-de trânsito.

Gel de acoplamentodisponível e fresco.

Alívio de tensão do cabono lugar.

Alimentação e E/S(4–20 mA/Modbus/BACnet) mapeado para SCADA.

Licenças de segurançaliberado se estiver trabalhando em altura ou em áreas classificadas.

Método de validaçãoescolhido (curva, rebaixamento, medidor secundário).

Erros de campo a serem evitados (e como corrigi-los)

Adivinhando o ID do pipe ou programação.Mesmo pequenos erros de ID alteram o fluxo volumétrico. Use um medidor de espessura ou cálculos com base na parede medida.

Ignorando escala ou revestimentos.Revestimentos colados ou incrustações pesadas podem interromper o sinal; escolha um local mais limpo ou um novo caminho.

Acoplamento fraco ou alinhamento deficiente.Se a SNR estiver baixa, pare e-assente novamente. As lacunas de ar prejudicam as medições.

Medindo logo após uma bomba.O redemoinho e a assimetria distorcem o perfil de velocidade; avançar mais a jusante.

Deixar a variação da temperatura passar sem controle.O aquecimento pode mudar o tempo; log tempo suficiente para capturá-lo.

Ignorando documentação.Fotos e configurações salvas tornam as repetições rápidas e confiáveis.

Onde a limitação-se ajusta por setor

Água e águas residuais (NRW, DMAs).Instalações rápidas em todos os distritos, sem interrupção do serviço, ideal para-auditorias descendentes e verificações de confirmação antes que as equipes de vazamento cheguem.

Indústria de processos (produtos químicos, alimentos e bebidas).Verificações temporárias em linhas de serviços públicos, loops CIP e circuitos de{0}transferência de calor sem tocar nas linhas de produtos.

Petróleo e gás / energia.Circuitos de água, condensação e resfriamento produzidos onde as torneiras quentes são caras ou estão fora dos-limites.

Edifícios comerciais e campi.Loops de água gelada e água quente para retro-comissionamento, medição e verificação.

Comparação única: restrição- vs cinco alternativas (visualização rápida)

Ferramentas que você realmente usará (e por que são importantes)

Medidor de espessura de paredecom sonda magnética - confirma ID para o cálculo de fluxo.

Calculadora de material/ID do tubo(aplicativo móvel) - converte a programação em ID rapidamente no campo.

Registrador de dados ou conector de historiador- obtém dados de 1 segundo durante a inicialização e 1 minuto depois para tendências limpas.

Kit de preparação de superfície- esfregão, solvente e panos para aumentar o acoplamento.

Kit de cinta e trilho- mantém os transdutores alinhados e estáveis ​​em grandes diâmetros.

Um plano de implementação para uma-equipe pequena (três meses, realista)

Escopo e pilotos do mês 1 -.Escolha de 6 a 10 linhas. Execute pilotos com uma pinça portátil-. Valide dois pontos por linha em relação a curvas ou rebaixamentos.

Mês 2 - correção e monitoramento.Converter dois pontos piloto em instalações fixas onde os benefícios são claros (confirmação de vazamentos, ajuste de bombas). Conecte-se ao SCADA e defina alarmes em caso de desvio.

Mês 3 - padronizar.Crie um SOP curto, modelos de fotos e uma convenção de nomenclatura de tags. Treine dois técnicos adicionais para remover o risco-de uma única pessoa.

Guia de decisão: quando escolher fixação-em vez de in-line

Escolha a fixação-se precisar:

Sem desligamento e resultados rápidos.

Auditorias temporárias ou rotativas em várias linhas.

Reduza o risco do projeto antes de uma decisão de capital maior.

Trabalho mais seguro em linhas de alta-pressão ou perigosas.

Escolha in-line se precisar:

Precisão rigorosa para faturamento ou conformidade.

Medição de estilo-de custódia permanente com rastreabilidade comprovada.

Hidráulica conhecida e uma chance de projetar um medidor adequado.

Integração e governança de dados (breve e claro)

Protocolos:Comece com4–20 mAem PLCs existentes; adicionarModbus TCPmais tarde para diagnóstico.

Marcação:Use um padrão como Area_Line_PipeSize_Service_Unit.

Segurança:Trate as configurações do medidor portátil como credenciais; armazenar em uma pasta CMMS restrita.

Retenção:ManterMédias de 1 minutodurante pelo menos um ano para apoiar a sazonalidade; purgue o material bruto 1 segundo após 30 dias, a menos que uma investigação esteja ativa.

Qualidade dos dados:Lacunas de sinalização, SNR baixo e temperatura fora-da-faixa como códigos de qualidade no historiador.

Instantâneo prático do caso (foco NRW, modelo que você pode reutilizar)

Uma empresa-de médio porte configurou umprograma de medição temporária rotativaem todas as zonas distritais. As equipes fixaram um ultrassom portátil nos troncos suspeitos por duas semanas e depois passaram para a próxima zona. A análise-de fluxo noturno destacou áreas com pressão estável, mas fluxo mínimo alto. As tripulações priorizaram essas zonas para pesquisas acústicas e gerenciamento de pressão. O programa reduziu as perdas aparentes e reais e criou um fluxo de trabalho repetível que a concessionária poderia executar trimestralmente com dois técnicos e um kit portátil.

O que fez funcionar

Uma lista de verificação curta e fixa para cada instalação.

Uma convenção de nomenclatura consistente e análises diárias de tendências.

Validação rápida contra alterações no nível do tanque fora do-pico.

Uma transferência clara da medição para as equipes de reparo em campo.

Notas de orçamento que os compradores perguntam primeiro

Hardware.Os kits de braçadeira-portáteis abrangem uma ampla variedade de marcas, cobertura de tamanho de tubo e recursos. Transmissores fixos-de caminho duplo e sensores robustos custam mais, mas oferecem maior estabilidade.

Instale mão de obra.Um técnico treinado pode montar e validar um ponto emcerca de 2 horasquando o acesso é simples. Adicione tempo para andaimes, autorizações de trabalho a quente ou espaços confinados.

Em andamento.Gel, tiras, re-verificação periódica e verificações da superfície do sensor. Nenhuma peça molhada para substituir. As atualizações de firmware geralmente adicionam diagnósticos sem trabalho de tubulação.

Mistura de programas.Um medidor portátil suporta pesquisas em diversas instalações. Medidores fixos ficam em seus loops críticos. Essa combinação mantém os custos baixos e a cobertura alta.

Modelos e listas de verificação prontos-para{1}}usar

Lista de verificação de pré-instalação de 12-pontos (uma página)

Material do tubo, revestimento, espessura da parede, diâmetro interno

Comprimento de trecho reto e perturbações a montante mais próximas

Faixa de temperatura ambiente e de processo

Condição da superfície do tubo e notas de limpeza

Caminho do sensor (V, Z ou W) da calculadora

Lote e data do gel de acoplamento

Linha de base SNR e limite de alarme

Taxa do registrador 1 s (inicialização) → 1 min (estável)

Plano de validação (curva, rebaixamento, secundário)

Fotos de posições de instalação e etiqueta

Nomes de tags SCADA e escala

Registro como-encontrado/como{1}}deixou

POP rápido-de cinco etapas (ficha de campo)

Prepare o tubo e confirme a ID.

Marque o caminho, aplique o gel, alinhe os sensores.

Observe o SNR e ajuste a pressão nas tiras.

Registre o estado estacionário e anote a temperatura.

Valide, rotule e documente.

Guia de solução de problemas (respostas rápidas no site)

Sem sinal:Vá para uma seção limpa, adicione gel, verifique o assentamento do cabo e tente um caminho diferente.

Leituras instáveis:Aumente a execução direta, diminua a taxa de geração de registros para ciclos médios e verifique o fluxo-de duas fases.

Viés de baixo fluxo:Re-medir a espessura e o ID da parede; confirme se a velocidade do som do medidor corresponde à temperatura do fluido.

Deriva com a temperatura:Permitir aquecimento; considere a compensação de temperatura nas configurações do transmissor.

Lacunas de dados no SCADA:Verifique a escala e os carimbos de data/hora; verifique a carga do loop de 4–20 mA e o endereço do nó Modbus.

Três padrões de implantação realistas

Pesquisa-primeiro:Um kit portátil, dois técnicos, uma programação contínua de duas-semanas. Ótimo para NRWs e circuitos de campus.

Núcleo híbrido:Um pequeno conjunto de medidores fixos em porta-chaves; um medidor portátil para verificações rotativas e confirmação pós{0}}reparo.

Especifique-e-compre:Comece com aluguéis em uma linha crítica, documente a economia e depois converta para uma especificação de caminho duplo-fixa.

Perguntas frequentes

Qual é a precisão de uma restrição-na vida real?

Em líquidos limpos com bom sistema hidráulico, as leituras de pinças portáteis-são frequentemente±1–5%. Sistemas fixos de-caminhos duplos podem se aproximar±1%em execuções bem-projetadas. Para faturamento, escolha fluxo em linha ou fluxo de massa.

Quanto tempo leva uma instalação típica?

Planocerca de 2 horaspor ponto para um técnico treinado: verifique a identificação, monte sensores, estabilize leituras e documente. Acesso, andaimes e etapas de segurança podem ampliar isso.

Quanto custa em comparação com medidores em linha?

O hardware de fixação-geralmente é mais barato e você evita hot taps, flanges e trabalho de desligamento. O custo total do projeto geralmente émuito mais baixodo que um medidor em linha com peças de carretel e isolamento.

A pinça-pode lidar com líquidos sujos ou com bolhas?

Sim, useDopplermodo. A precisão é menor que o tempo-de trânsito, mas é boa para tendências e solução de problemas. Para regimes mistos, testar ambos os modos durante a pesquisa.

Quais materiais de tubo funcionam melhor?

Aço carbono e inoxidável são comuns. PVC e HDPE funcionam, mas revestimentos e incrustações pesadas podem reduzir a intensidade do sinal. Sempre execute primeiro uma pesquisa de site.

Como posso validar leituras sem um medidor mestre?

Use umteste de rebaixamentoem um tanque, compare comcurvas da bombaou verificação cruzada-com um medidor conhecido a jusante. Capture fotos e salve todas as configurações para repetibilidade.

Com que frequência devo-verificar novamente uma fixação fixa-?

Trate-o como qualquer instrumento crítico: revisetendências semanais, re-assento e re{1}}gel durante a manutenção programada e re-revalidado após alterações mecânicas próximas.

E quanto à integração e alarmes?

Comece com4–20 mAem seu PLC para taxa e total. AdicionarModbus TCPpara diagnósticos como SNR, temperatura e bits de alarme. Defina alarmes para SNR baixo e desvio de alta temperatura.

Resumo e o que fazer a seguir

A pinça ultrassônica no medidor de vazãofornece números confiáveis ​​rapidamente, sem cortar tubos ou interromper a produção. Use-o para executar auditorias, ajustar sistemas e confirmar correções antes de se comprometer com o hardware embutido. Siga ofluxo de cinco-etapas, respeite o sistema hidráulico e documente seu trabalho. Se você quiser uma próxima etapa clara, selecione duas linhas piloto, execute um estudo de duas{1}}semanas e insira os resultados em sua calculadora de ROI. Esse plano é pequeno, concreto e fácil de repetir. Quando você deseja velocidade, segurança e dados sólidos, umpinça ultrassônica no medidor de vazãoé um primeiro passo inteligente.
