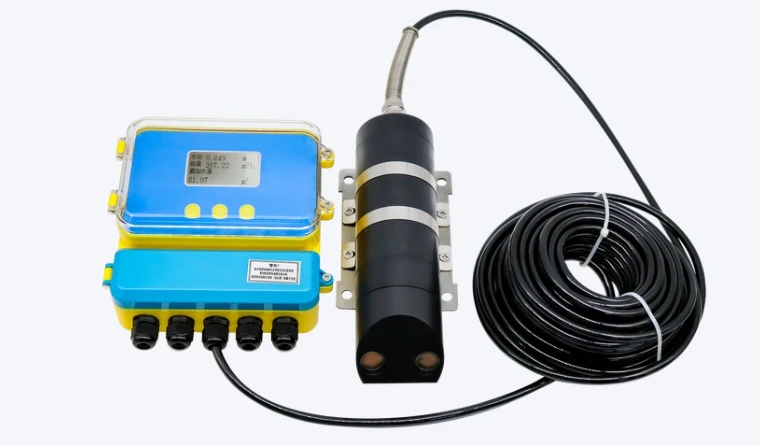

Dopplermedidores de fluxo ultrassônicossão baseados no efeito Doppler acústico. Eles calculam a velocidade do fluxo medindo a mudança de frequência do eco refletido após as ondas ultrassônicas encontrarem partículas suspensas ou bolhas no fluido.
O sistema de monitoramento de fluxo Doppler consiste em sistemas de aquisição de dados, comunicação e fornecimento de energia. Adota tecnologia de detecção ultrassônica, que possui alta precisão de medição e boa estabilidade. Ele pode fornecer feedback-em tempo real de dados como velocidade e vazão, contribuindo assim para a construção de uma conservação inteligente da água.
Um sistema de monitoramento de fluxo Doppler pode ser instalado em um canal, consistindo principalmente de um sistema de aquisição de dados, um sistema de comunicação de dados e um sistema de alimentação.
Aquisição de dados:
Utilizando um ADCP fixo, ele pode adquirir dados-em tempo real sobre vazão, velocidade, nível da água, direção do fluxo e temperatura.
Comunicação de dados:
Uma interface opto-isolada (protegida contra raios) permite a comunicação de dados sem fio; a RTU adquire dados e os transmite ao servidor.
Sistema de alimentação:
Dependendo das condições do local, um sistema-montado em poste combinado com painéis solares e um sistema de carregamento de bateria fornece energia ao equipamento.
Aplicações de medidores de vazão Doppler
Os medidores de vazão Doppler são instrumentos usados para medir a velocidade e vazão do fluxo em rios, canais abertos e dutos. Eles empregam tecnologia de detecção ultrassônica, oferecendo alta precisão de medição, alta estabilidade, suscetibilidade mínima a fatores ambientais, sem peças rotativas, baixa frequência de manutenção e alta confiabilidade operacional.
Características dos medidores de fluxo Doppler acústicos:
- Feedback-em tempo real da velocidade média do fluxo, vazão, nível da água, área-secional transversal e temperatura;
- Cálculo da vazão-em tempo real com base na velocidade da vazão coletada e nos parâmetros de nível de água;
- Envia dados de velocidade de fluxo, vazão, direção de fluxo e nível de água para uma plataforma designada em intervalos de tempo definidos;
- Suporta modificação remota de parâmetros.
Notas de instalação
1
O ADCP mede diretamente a velocidade das partículas sólidas na água, não a velocidade do fluxo de água em si. Se houver poucas ou nenhuma partícula sólida no fluxo de água, a velocidade medida será diferente da velocidade real do fluxo de água. Se o teor de areia no fluxo de água exceder 5 kg/m³, o ADCP não funcionará corretamente.
2
2. Para ADCPs-montados na parte inferior, a profundidade da água deve exceder 35 cm para medir a velocidade. Para ADCPs montados-em bancos, a profundidade da água deve exceder 2 metros para medir a velocidade.
3
3. Os ADCPs devem ser instalados em canal seco. Para canais que não podem ser desligados, a instalação é difícil. Além disso, a instalação do ADCP requer pessoal altamente qualificado e não pode ser feita de forma aleatória.
