Os medidores de vazão ultrassônicos funcionam transmitindo ondas sonoras de alta-frequência através de um fluido e medindo a diferença de tempo dos sinais que viajam a montante e a jusante ou a mudança de frequência das ondas refletidas pelas partículas no fluxo. Essas medições se correlacionam diretamente com a velocidade do fluido, que o medidor converte em vazões volumétricas usando a área da seção transversal-conhecida do tubo.
A física por trás da medição de fluxo ultrassônico
No centro da medição de vazão ultrassônica está um princípio simples, mas poderoso: as ondas sonoras viajam através de fluidos em velocidades afetadas pelo movimento do fluido. Quando um fluido flui através de um tubo, ele acelera ou desacelera os sinais ultrassônicos dependendo de sua direção em relação ao fluxo.
A tecnologia depende de transdutores piezoelétricos-cristais cerâmicos especializados que convertem energia elétrica em vibrações mecânicas e vice-versa. Quando uma corrente elétrica alternada passa por esses cristais, eles vibram em frequências tipicamente entre 25 kHz e 5 MHz, bem acima da faixa auditiva humana de 20 Hz a 20 kHz. Essas vibrações geram ondas ultrassônicas que se propagam através da parede do tubo e no fluido que flui.
A velocidade do som na água à temperatura ambiente é de aproximadamente 1.480 metros por segundo. No entanto, esta velocidade inicial muda quando a própria água está em movimento. Uma onda sonora viajando com o fluxo experimenta uma velocidade cumulativa (velocidade do som + velocidade do fluxo), enquanto uma onda viajando contra o fluxo encontra uma velocidade reduzida (velocidade do som - velocidade do fluxo). Esse diferencial forma a base matemática para a medição do tempo de trânsito.
Medidores de fluxo de tempo de trânsito: medindo diferenças de tempo
Os medidores de vazão ultrassônicos de tempo de trânsito, também chamados de medidores de tempo-de-voo, representam o tipo mais comum em aplicações industriais. O mercado global de medidores de vazão ultrassônicos de tempo de trânsito-de caminho único/duplo está projetado para atingir US$ 1,92 bilhão até 2034, representando a maior parte do mercado de medidores de vazão ultrassônicos.
O Processo de Medição

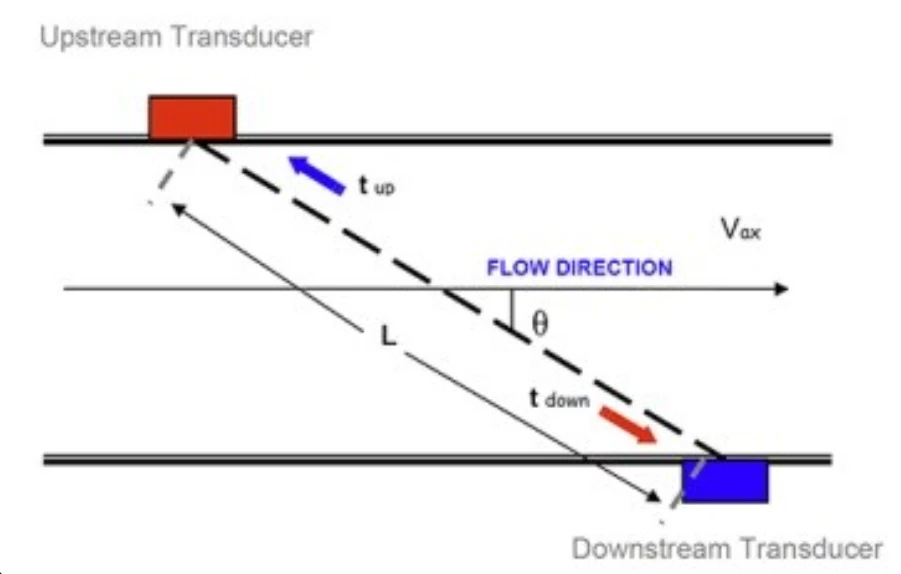

Um sistema de tempo de trânsito utiliza dois transdutores montados em lados opostos do tubo em um ângulo com a direção do fluxo. Esses transdutores alternam entre os modos de transmissão e recepção. O primeiro transdutor envia um pulso ultrassônico a jusante (com o fluxo), e o sistema mede o tempot₁leva para alcançar o segundo transdutor. Então o processo se inverte: o segundo transdutor envia um pulso a montante (contra o fluxo) e o sistema registra o tempot₂.
A diferença de tempo Δt=t₂ - t₁ é diretamente proporcional à velocidade média do fluido ao longo do caminho ultrassônico. Como o comprimento e o ângulo do caminho são constantes conhecidas, o medidor calcula a velocidade usando esta fórmula:
v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]
Onde:
v=velocidade do fluido
L=comprimento do caminho entre transdutores
θ=ângulo dos transdutores em relação ao eixo do tubo
t₁=tempo de trânsito downstream
t₂=tempo de trânsito upstream
Configurações de caminho
Os medidores podem ser configurados com sistemas de medição de-caminho único,-de caminho duplo ou de caminho-múltiplo, dependendo dos requisitos de precisão e dinâmica de fluidos. Os medidores-de caminho único funcionam bem para fluidos limpos com perfis de fluxo uniformes, alcançando precisões de ±1-2%. Configurações de múltiplos-caminhos, usando três ou mais caminhos acústicos em diferentes posições ao longo do diâmetro do tubo, podem atingir precisão de ±0,5% considerando variações na velocidade do fluxo ao longo da seção transversal do tubo.
Os medidores-de múltiplos caminhos são particularmente valiosos em aplicações de transferência de custódia, onde os requisitos de precisão chegam a 0,1% para evitar erros de medição dispendiosos em transações comerciais.

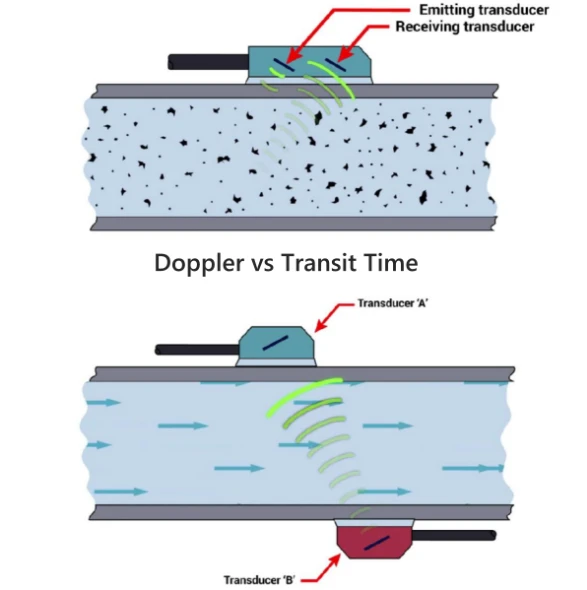

Medidores de fluxo Doppler: medindo mudanças de frequência
Os medidores de vazão ultrassônicos Doppler operam com um princípio diferente descoberto por Christian Doppler em 1842. Doppler observou que as ondas sonoras têm comprimentos de onda mais curtos à medida que sua fonte se aproxima de um observador e comprimentos de onda mais longos à medida que recua, explicando por que o tom da buzina de um carro aumenta à medida que o carro se aproxima e diminui à medida que se afasta.
Princípio Operacional

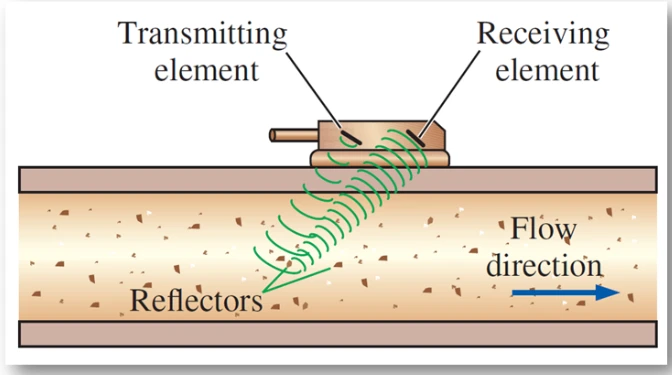

Um medidor de vazão Doppler transmite um feixe ultrassônico contínuo em uma frequência fixa para o fluido que flui. Esse feixe deve encontrar descontinuidades reflexivas-partículas suspensas maiores que 100 mícrons, bolhas de gás arrastadas ou vórtices de turbulência. Esses refletores espalham a energia ultrassônica de volta para um transdutor receptor.
Como os refletores se movem com o fluido, eles causam uma mudança de frequência no sinal refletido. Se o fluido flui em direção ao transdutor, a frequência refletida aumenta; se fluir, a frequência diminui. Esta mudança de frequência (deslocamento Doppler) é proporcional à velocidade do fluido.
A relação segue esta equação:
Δf=(2 × f₀ × v × cos θ) / c
Onde:
Δf=mudança de frequência
f₀=frequência transmitida
v=velocidade do fluido
θ=ângulo do feixe
c=velocidade do som no fluido
Requisitos de aplicação
Os medidores de vazão ultrassônicos Doppler devem ter partículas ou bolhas para refletir os sinais ultrassônicos, exigindo a consideração de concentrações e tamanhos mínimos de sólidos ou bolhas, com fluido fluindo rápido o suficiente para manter os sólidos suspensos. Isso torna os medidores Doppler ideais para águas residuais, lamas e líquidos aerados, mas inadequados para fluidos ultra-limpos, como água deionizada ou produtos químicos-de grau farmacêutico.
Tipos de instalação-fixada versus in-line
Os medidores de vazão ultrassônicos vêm em duas configurações de instalação primária, cada uma com vantagens distintas para diferentes aplicações.
Fixação-na tecnologia de medidor de vazão ultrassônico
Os medidores de fixação-representam aproximadamente 50% do mercado de medidores de vazão ultrassônicos devido à sua instalação não-invasiva. Esses sensores externos são montados diretamente no exterior do tubo usando um composto de acoplamento para garantir a transmissão acústica. Os sinais ultrassônicos penetram na parede do tubo, atravessam o fluido que flui e retornam pela parede oposta.
Um medidor de vazão ultrassônico com pinça- elimina a necessidade de cortar tubos ou interromper o fluxo, tornando-o ideal para projetos de modernização ou aplicações onde o tempo de inatividade do sistema é inaceitável. Eles se adaptam a uma variedade de tamanhos de tubos e permitem a medição de líquidos corrosivos sem danificar o sensor ultrassônico. A tecnologia funciona em tubos de metal, plástico e alguns tubos compostos com diâmetros de meia{3}} polegada a mais de 100 polegadas.
No entanto, a precisão-da fixação depende muito da instalação adequada. Grandes mudanças de temperatura no tubo ou vibração excessiva podem afetar o alinhamento do transdutor e o acoplamento acústico, enquanto tubos revestidos feitos de cobre, concreto, plástico ou fibra de vidro podem dispersar completamente o sinal transmitido ou atenuar o sinal de retorno, diminuindo drasticamente a precisão para apenas ±20% ou impedindo totalmente a operação.
Configuração do medidor embutido
Medidores de vazão ultrassônicos em linha (ou carretel-) são instalados diretamente no tubo, tornando-se uma parte permanente do sistema de vazão. Esses medidores são excelentes em aplicações que exigem monitoramento de longo-prazo e alta{3}}precisão, como automação de processos, transferência de custódia e sistemas distritais de energia.
Como os transdutores estão em contato direto com o fluido ou são montados em bolsas usinadas com precisão, os medidores em linha eliminam incertezas relacionadas à espessura da parede do tubo, variações de material e qualidade do acoplamento. Essa configuração normalmente fornece precisão de ±0,5% ou melhor, em comparação com ±1-2% para sistemas de fixação.
Aplicações de medidor de vazão ultrassônico portátil
Medidores de vazão ultrassônicos portáteis combinam tempo de trânsito ou tecnologia Doppler com energia de bateria e eletrônicos portáteis. Medidores de vazão ultrassônicos portáteis estão disponíveis para auxiliar em aplicações industriais onde medições temporárias são necessárias para comissionamento de sistemas, solução de problemas ou auditorias energéticas.
Esses dispositivos normalmente incluem:
Eletrônicos-operados por bateria (4 a 8 horas de autonomia)
Grampo de-montagem rápida-em transdutores
Bibliotecas de materiais e tamanhos de tubos pré{0}}programadas
Displays digitais mostrando taxas de fluxo-em tempo real
Registro de dados para análise de tendências
A portabilidade os torna valiosos para técnicos de serviço de campo que precisam verificar a precisão do medidor fixo, diagnosticar problemas de vazão ou realizar medições temporárias sem instalação permanente.
Vantagens não intrusivas do medidor de vazão ultrassônico
O design do medidor de vazão ultrassônico não intrusivo oferece vários benefícios atraentes em relação aos instrumentos tradicionais de estilo-de inserção:
Sem perda de pressão: Como os transdutores não penetram no fluxo, eles criam queda de pressão zero. Isso é fundamental em sistemas alimentados-por gravidade ou em aplicações de baixa-pressão, onde mesmo restrições mínimas podem interromper as operações.
Sem risco de contaminação: O sistema de medição nunca entra em contato com o fluido do processo, tornando-o ideal para aplicações sanitárias nas indústrias alimentícia, de bebidas e farmacêutica, onde a esterilidade é fundamental.
Sem pontos de vazamento: eliminar penetrações através da parede do tubo remove possíveis caminhos de vazamento-uma vantagem de segurança significativa ao manusear fluidos perigosos, tóxicos ou de alta-pressão.
Manutenção Mínima: Os medidores de vazão ultrassônicos não possuem partes móveis e não são afetados por produtos químicos, graxa, sólidos em suspensão ou lodo no fluxo de vazão, resultando em custos de manutenção mais baixos e maior vida útil em comparação com medidores mecânicos.
Aplicações de medidor de vazão de água ultrassônico
Água e águas residuais representam o maior segmento de aplicação da tecnologia ultrassônica. O valor de mercado dos medidores de vazão ultrassônicos na gestão de água e águas residuais foi significativo em 2024, impulsionado por preocupações crescentes com a conservação da água e a gestão eficiente dos recursos.
Sistemas Municipais de Água
Os medidores de tempo de trânsito são excelentes na medição de água limpa para:
Redes de Distribuição: Monitoramento do fluxo das estações de tratamento para as zonas de distribuição
Medidores de faturamento: Medição do consumo de água residencial e comercial
Detecção de vazamento: Comparando o fluxo em vários pontos para identificar perdas no sistema
Os sistemas municipais de água e esgoto costumam usar medidores de vazão ultrassônicos montados externamente porque a penetração da tubulação não é necessária, permitindo a instalação em infraestruturas críticas sem interrupção do serviço.
Tratamento de Águas Residuais
Os medidores Doppler são amplamente utilizados em aplicações de águas residuais:
Medição de Influência: Rastreamento do fluxo de esgoto bruto que entra nas instalações de tratamento
Controle de Processo: Monitoramento do fluxo entre as etapas do tratamento
Fluxo de Lodo: medição de fluidos espessos e carregados de partículas-onde outras tecnologias falham
Os medidores ultrassônicos são ideais para aplicações automatizadas de águas residuais ou qualquer líquido sujo condutivo ou à base de água, embora geralmente não funcionem com água destilada ou potável no modo Doppler. A distinção é importante: a água ultra-pura não possui as partículas necessárias para a medição Doppler, exigindo, em vez disso, tecnologia de tempo de trânsito.
Aplicações de Processos Industriais
Além da água, os medidores ultrassônicos atendem diversos setores industriais:
Petróleo e Gás
A produção crescente do setor de petróleo e gás na Ásia{0}}Pacífico tem o potencial de impulsionar a demanda por medidores de vazão ultrassônicos, com a Índia anunciando um investimento estratégico de US$ 67 bilhões para o setor de gás nos próximos 5 a 6 anos. As aplicações incluem:
Transferência de custódia de gasoduto de gás natural
Medição de petróleo bruto em instalações de produção
Dosagem de produtos refinados em terminais de distribuição
Processamento Químico
As fábricas de produtos químicos usam medidores ultrassônicos para:
Medição de líquido corrosivo (a braçadeira-na instalação impede o contato do sensor)
Controle de processo em lote
Sistemas de água de resfriamento
Sistemas HVAC
A automação predial depende cada vez mais da medição ultrassônica para:
Fluxo de água gelada em sistemas de refrigeração
Monitoramento da circulação de água quente
Medição de energia (BTU) para alocação de custos
Comparando tecnologias de medidores de vazão ultrassônicos e eletromagnéticos
Embora ambas as tecnologias ofereçam medição de fluxo não{0}intrusiva, elas operam com princípios fundamentalmente diferentes, com faixas de aplicação distintas.
Princípios de Medição
Um medidor de vazão eletromagnético gera um campo magnético perpendicular à direção do fluxo. De acordo com a Lei de Faraday, quando um líquido condutor se move através do campo magnético, produz um sinal elétrico proporcional à velocidade do fluxo. Isto exige que o fluido tenha condutividade mínima, normalmente acima de 5 microsiemens por centímetro.
Por outro lado, os medidores ultrassônicos usam sinais acústicos e funcionam com qualquer fluido acusticamente condutor, incluindo líquidos não{0}}condutores, como óleos, álcoois e água pura. A maior diferença entre medidores de vazão ultrassônicos e eletromagnéticos é que os medidores ultrassônicos não requerem um líquido condutor para funcionar e também podem medir gases, embora não se saiam bem com líquidos contendo muitos sólidos ou bolhas.
Compatibilidade de Fluidos
Vantagens eletromagnéticas:
Excel com pastas e conteúdo de sólidos pesados
Não é afetado por bolhas ou arrastamento de gás
Temperatura e pressão independentes
Manuseie fluidos altamente viscosos
Vantagens ultrassônicas:
Meça fluidos não{0}}condutivos (petróleo, água pura, gases)
Trabalhe em qualquer material de tubo (metal, plástico, revestido)
Sem peças móveis ou componentes molhados
Opção de fixação-para sistemas existentes
Requisitos de instalação
Os medidores magnéticos exigem menos tubos retos do que os medidores ultrassônicos-apenas um diâmetro a montante e dois a jusante, enquanto os medidores ultrassônicos normalmente precisam de 10 a montante e cinco a jusante. No entanto, os medidores de vazão eletromagnéticos costumam ser mais baratos que os medidores de vazão ultrassônicos no custo inicial, embora os sistemas ultrassônicos possam oferecer despesas de manutenção-menores a longo prazo.
Instalação do medidor de vazão ultrassônico com cinta
A instalação adequada é crítica para um desempenho preciso do medidor de vazão ultrassônico. O processo envolve várias etapas principais:
Preparação do Local
Avaliação das condições dos tubos: Remova revestimentos externos, ferrugem ou incrustações das áreas de montagem. A superfície do tubo deve ser de metal limpo e liso para um acoplamento acústico ideal.

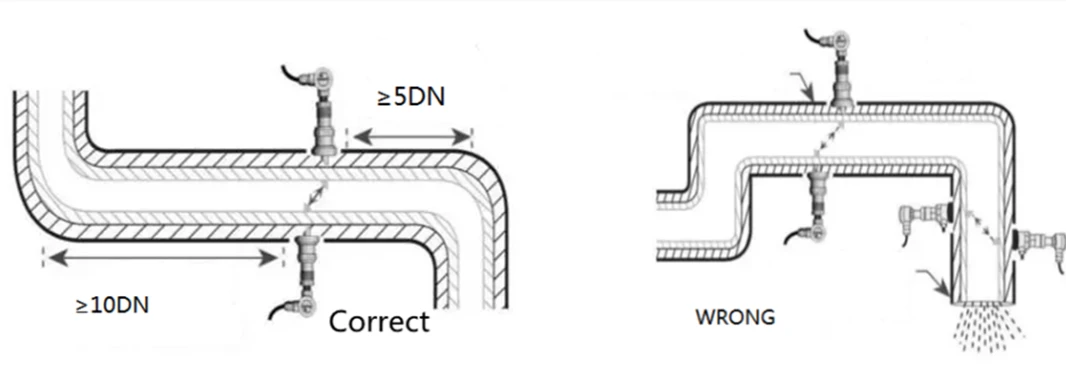

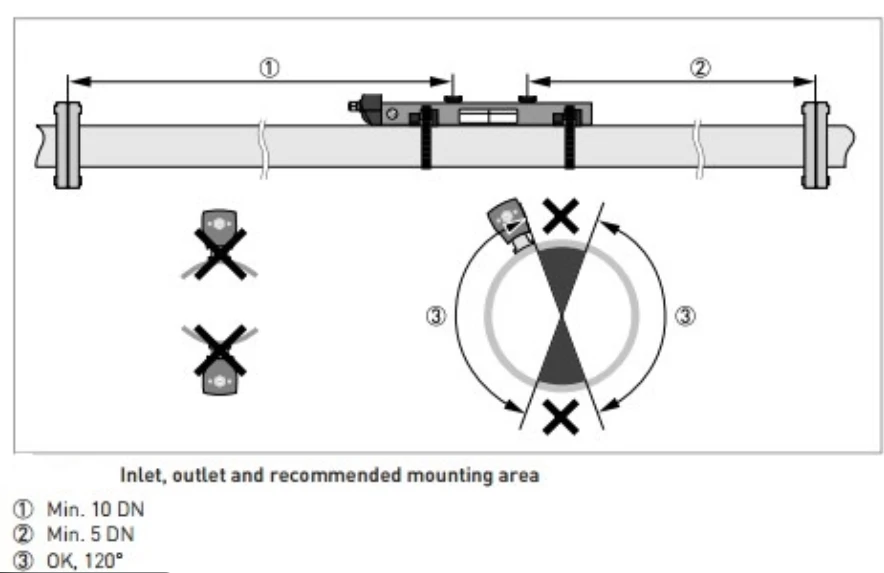

Requisitos de tubo reto: Os medidores de vazão geralmente exigem comprimentos de tubos retos em ambos os lados do sensor para garantir caminhos de fluxo suaves e uniformes, pois o fluxo turbulento pode causar difusão de sinal e medições imprecisas. Os requisitos mínimos são normalmente 10 diâmetros a montante e 5 diâmetros a jusante de curvas, válvulas ou alterações de diâmetro.
Local de montagem: Evite locais próximos a bombas (vibração), bolsas de ar (interferência de sinal) ou onde o tubo possa não ficar cheio.
Montagem do Transdutor
Aplique generosamente acoplador acústico entre os transdutores e a parede do tubo. Este gel elimina lacunas de ar que impediriam a transmissão ultrassônica. Posicione os transdutores de acordo com o espaçamento calculado do medidor, que depende de:
Diâmetro do tubo e espessura da parede
Material do tubo e velocidade do som
Tipo de fluido e temperatura

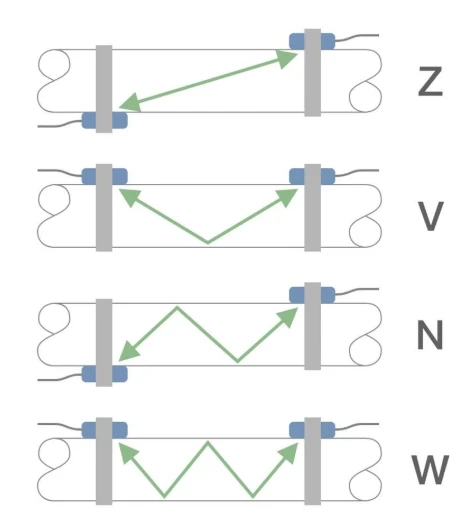

Caminho de medição desejado (configuração V, W ou Z)

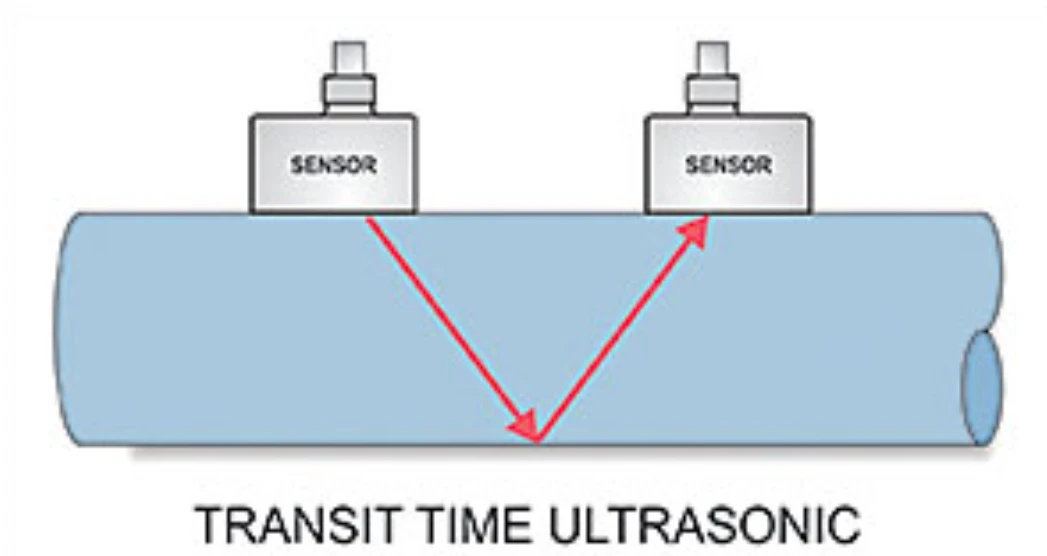

O caminho V-(reflexivo) usa um lado do tubo com o sinal refletido na parede oposta. O caminho Z-(direto) coloca os transdutores em lados opostos para transmissão-direta. W-path emprega múltiplas reflexões para melhorar a precisão em tubos menores.
Verificação
Após a instalação, verifique a operação:
Verificando a intensidade do sinal (normalmente 60-90% para boas instalações)
Confirmando indicadores de qualidade do sinal
Executando calibração-de fluxo zero com válvulas fechadas
Validação de leituras em relação a condições de vazão conhecidas ou métodos de medição alternativos
Fabricantes e seleção de medidores de vazão ultrassônicos
Os principais fabricantes de medidores de vazão ultrassônicos incluem General Electric, Emerson Electric Co., Greyline Instruments e Siemens AG, juntamente com fornecedores especializados como Endress+Hauser, Yokogawa e Badger Meter. Cada fabricante oferece linhas de produtos otimizadas para aplicações específicas.
Critérios de seleção chave
Características do Fluido
Limpeza: tempo de trânsito para fluidos limpos, Doppler para partículas-carregadas
Condutividade: Ultrassônico funciona com qualquer fluido; eletromagnético requer condutividade
Temperatura e pressão: Verifique se as classificações do medidor excedem as condições do processo
Viscosidade: fluidos-de alta viscosidade podem exigir consideração especial
Requisitos de Processo
Necessidades de precisão: ±0,5% para transferência de custódia vs. ±2% para monitoramento
Tamanho do tubo: De 0,5 polegadas a vários metros
Restrições de instalação: espaço para tubo reto, acessibilidade para braçadeira-na montagem
Fluxo bidirecional: Muitos medidores ultrassônicos lidam com fluxo reverso
Fatores Econômicos
Custo inicial: a fixação-geralmente custa mais do que em linha para tubos pequenos
Custo de instalação: a fixação-elimina corte e soldagem
Manutenção: Medidores ultrassônicos normalmente requerem manutenção mínima
Custos operacionais: Sem perda de pressão, sem peças móveis para substituir
Problemas comuns e solução de problemas
Apesar de sua confiabilidade, os medidores ultrassônicos podem apresentar problemas de desempenho:
Problemas de perda de sinal
A perda de sinal pode ocorrer devido a bolhas de ar, contaminantes no líquido, vibrações na tubulação ou instalação inadequada. Os sintomas incluem leituras erráticas, indicação de fluxo quando o fluxo é interrompido ou falha completa do sinal.
Soluções:
Verifique e{0}}aplique novamente o acoplador acústico
Verifique o alinhamento e o aperto do transdutor
Elimine bolsas de ar ventilando ou realocando o medidor
Certifique-se de que o tubo esteja cheio (instale em pontos baixos, não em pontos altos)
Degradação de precisão
Problemas com transdutores, como bolhas de ar, sujeira ou depósitos nas superfícies, podem interferir no sinal ultrassônico, enquanto equipamentos elétricos externos, máquinas próximas ou campos eletromagnéticos podem prejudicar a precisão.
Remédios:
Limpe as faces do transdutor regularmente
Proteja os cabos contra ruído elétrico
Calibre regularmente para levar em conta as mudanças de temperatura e pressão usando sensores de temperatura e pressão junto com o medidor de vazão
Inspecione o interior do tubo quanto a acúmulo de incrustações que afetem o perfil de fluxo
Erros de instalação
Se o valor do fluxo mostrado for negativo, isso normalmente indica montagem incorreta do sensor, exigindo alterações de configuração, verificação da direção do fluxo ou correção da orientação de montagem do sensor.
Erros comuns de instalação incluem:
Transdutores montados ao contrário (a montante/a jusante invertidos)
Parâmetros de tubo incorretos inseridos (diâmetro, espessura da parede, material)
Tubo reto insuficiente antes/depois do medidor
Montagem em tubos revestidos sem considerar as propriedades do revestimento
Tendências Futuras e Crescimento do Mercado
O mercado global de medidores de vazão ultrassônicos é estimado em US$ 2,15 bilhões em 2024 e projetado para atingir US$ 4,11 bilhões até 2034, representando uma taxa composta de crescimento anual de 6,7%. Vários fatores impulsionam essa expansão:
Avanço Tecnológico: avanços como medição de múltiplos-caminhos, processamento aprimorado de sinal e conectividade sem fio melhoraram significativamente a precisão, a eficiência e a funcionalidade. Os medidores modernos fornecem dados-em tempo real para monitoramento remoto e integração com plataformas industriais de IoT.
Digitalização da Indústria: As instalações de produção exigem cada vez mais instrumentação inteligente que se conecte aos sistemas de controle e forneça dados de diagnóstico. Medidores ultrassônicos com protocolos HART, Modbus ou Ethernet atendem a esses requisitos.
Iniciativas de Sustentabilidade: Preocupações crescentes com a escassez de água e a poluição impulsionam o investimento em soluções avançadas de gestão de água, incluindo medidores de vazão ultrassônicos para monitoramento e gerenciamento eficaz de recursos.
Crescimento do Setor Energético: Em 2023, a produção de líquidos de petróleo aumentou para aproximadamente 34 milhões de barris de óleo equivalente por dia, impulsionada por avanços tecnológicos e métodos de extração aprimorados, aumentando a demanda por medições precisas de transferência de custódia.
A tecnologia continua evoluindo com desenvolvimentos em algoritmos de processamento de sinal, eletrônica miniaturizada e materiais transdutores aprimorados. Em agosto de 2023, a Fuji Electric lançou o FSZ S-Flow, um medidor de vazão ultrassônico de pinça-para pequenas tubulações e aplicações de água pura, com fácil instalação e recursos de exibição integrados.
Perguntas frequentes
Os medidores de vazão ultrassônicos funcionam em todos os materiais de tubos?
Os medidores de tempo de trânsito funcionam na maioria dos materiais sólidos, incluindo aço carbono, aço inoxidável, PVC e CPVC. No entanto, os medidores de fixação normalmente não funcionam em tubos revestidos feitos de cobre, concreto, plástico ou fibra de vidro, pois esses materiais dispersam o sinal transmitido ou atenuam o sinal de retorno. Ferro dúctil e ferro fundido funcionam bem. Para tubos revestidos, instalações em linha com transdutores montados nas portas através do revestimento proporcionam melhores resultados.
Os medidores ultrassônicos podem medir o fluxo bidirecional?
Sim, a maioria dos medidores ultrassônicos medem a vazão em ambas as direções. A eletrônica distingue os tempos de trânsito ou mudanças de frequência a montante e a jusante, permitindo medições precisas independentemente da direção do fluxo. Esta capacidade é valiosa em aplicações com fluxo reverso, como sistemas de bombas com válvulas de retenção ou influências de marés em cursos de água.
Qual é a velocidade mínima do fluxo para uma medição precisa?
Os medidores de tempo de trânsito normalmente medem fluxos tão baixos quanto 0,1-0,3 pés por segundo (3-9 cm/segundo), embora a precisão diminua em velocidades muito baixas. A precisão dos medidores de vazão ultrassônicos torna-se muito menos confiável quando a vazão cai abaixo de 2 pés/s devido a variáveis internas da tubulação que podem alterar o sinal de vazão. Para aplicações críticas de baixo fluxo, verifique se as especificações do medidor correspondem à faixa de velocidade necessária.
Como as mudanças de temperatura afetam a medição ultrassônica?
A temperatura afeta a velocidade do som nos fluidos. Os sinais ultrassônicos viajam mais rápido em fluidos mais quentes do que em fluidos mais frios, causando potencialmente erros de medição. Os medidores de qualidade incluem sensores de temperatura e algoritmos de compensação que se ajustam automaticamente às variações de temperatura, mantendo a precisão em toda a faixa de temperatura nominal. Para obter melhores resultados, instale sensores de temperatura e ative recursos de compensação.
A versatilidade e a confiabilidade da tecnologia de medição de vazão ultrassônica fazem dela a escolha preferida em setores que vão desde sistemas municipais de água até refinarias de petróleo. Embora a seleção e a instalação adequadas exijam atenção às propriedades dos fluidos e às condições do local, a natureza não{1}invasiva e a manutenção mínima dos medidores ultrassônicos proporcionam valor-de longo prazo em diversas aplicações.
Compreender como os transdutores convertem sinais elétricos em vibrações mecânicas, como essas vibrações se propagam através dos fluidos em velocidades afetadas pelo fluxo e como a eletrônica interpreta diferenciais de tempo ou mudanças de frequência permite melhores decisões sobre seleção, instalação e solução de problemas de medidores. À medida que a tecnologia continua avançando com recursos de conectividade e processamento de sinais mais inteligentes, os medidores ultrassônicos desempenharão um papel cada vez mais central na otimização de processos e no gerenciamento de recursos.
