A braçadeira ultrassônica em medidores de vazão adequados para refinarias deve suportar altas temperaturas de até 600 graus, resistir ao petróleo bruto corrosivo e produtos refinados e manter classificações de precisão de ± 1% ou melhores. Os medidores-de tempo de trânsito funcionam melhor para líquidos limpos, como produtos refinados, enquanto os medidores do tipo Doppler-se destacam com petróleo bruto contendo partículas acima de 100 mícrons.
As operações de refinaria exigem tecnologia de medição de vazão que sobreviva a condições extremas e, ao mesmo tempo, forneça dados confiáveis para controle de processos e transferência de custódia. A braçadeira certamedidor de fluxo ultrassônicodepende dos requisitos específicos da aplicação, incluindo características do fluido, especificações do tubo e necessidades de precisão de medição.
Compreendendo a tecnologia de medidor de vazão ultrassônico Clamp On: tempo de trânsito versus Doppler

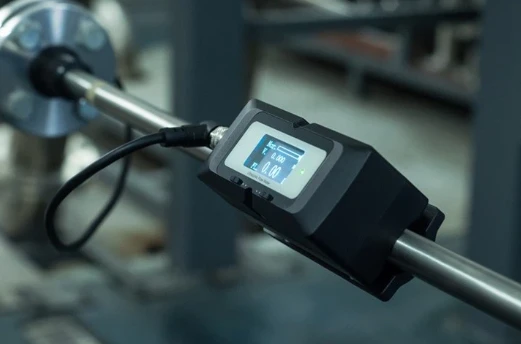

O medidor de vazão ultrassônico-com pinça opera por meio de dois princípios de medição distintos, cada um adequado para diferentes aplicações de refinaria.

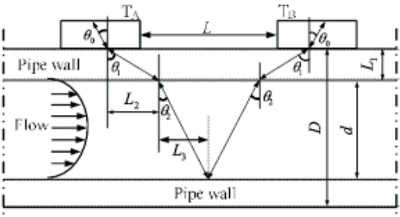

Os medidores de vazão ultrassônicos{0}}de tempo de trânsito medem a diferença de tempo entre os sinais ultrassônicos que viajam a montante e a jusante através do fluido. Esses medidores podem atingir precisão teórica de ±0,1% da leitura quando devidamente calibrados. A tecnologia funciona montando dois transdutores em lados opostos do tubo, transmitindo pulsos ultrassônicos através da parede do tubo e do líquido. Quando o fluido flui através do tubo, o som se move mais rápido viajando na mesma direção do fluxo e mais lento quando se move contra ele.
Este medidor de vazão ultrassônico do tipo braçadeira é excelente com líquidos limpos ou relativamente limpos. Os medidores de vazão ultrassônicos-de tempo de trânsito são adequados para situações em que há poucas bolhas ou partículas sólidas no líquido, como água da torneira, bebidas e indústrias farmacêuticas, com precisão de medição de até 1%. Para refinarias, isso torna os medidores de tempo de trânsito ideais para medir produtos refinados como gasolina, diesel e querosene fluindo através de tubulações.
Os medidores ultrassônicos Doppler funcionam de maneira diferente. O método Doppler requer a presença de descontinuidades acústicas, com uma regra geral geralmente aceita de que a reflexão adequada do sinal requer um mínimo de 80-100 mg/l de sólidos com tamanho de partícula de malha +200 (+75 mícron). Esses medidores de vazão de líquido transmitem ondas ultrassônicas que ricocheteiam em partículas ou bolhas suspensas no fluido. A mudança de frequência entre as ondas transmitidas e refletidas revela a velocidade do fluxo.
Os medidores de vazão Doppler são excelentes na medição de fluidos que contêm partículas ou bolhas, como águas residuais ou lamas, embora geralmente sejam menos precisos do que os medidores de tempo de trânsito para líquidos limpos. Em aplicações de refinaria, os medidores Doppler realizam medições de petróleo bruto de maneira eficaz, especialmente quando se trata de petróleo bruto pesado contendo partículas suspensas.
Critérios de seleção baseados nas propriedades dos fluidos para medidores de vazão ultrassônicos
A pinça do medidor de vazão ultrassônico portátil na seleção do tipo começa com a compreensão das características específicas do seu fluido:
Para produtos refinados:Hidrocarbonetos limpos, como diesel, combustível de aviação e óleo para aquecimento, exigem tecnologia de{0}tempo de trânsito. Esses fluidos normalmente têm viscosidades abaixo de 10 cP e contêm partículas mínimas. Os medidores de vazão ultrassônicos{4}}de tempo de trânsito fornecem medições de verificação precisas para a instrumentação existente devido à sua alta precisão, repetibilidade, linearidade e estabilidade.
Para petróleo bruto:O petróleo bruto pesado apresenta desafios de medição devido à variação da viscosidade e do conteúdo de partículas. Os medidores de vazão ultrassônicos líquidos, como os medidores de turbina, são sensíveis às propriedades do fluido e são cada vez mais difíceis de aplicar em produtos de alta viscosidade do que em produtos de hidrocarbonetos mais leves. A braçadeira do medidor de vazão ultrassônico tipo Doppler em projetos funciona melhor aqui, embora os operadores devam esperar menor precisão em comparação com aplicações de produtos refinados.
Para serviço misto:As refinarias que processam fluxos leves e pesados se beneficiam de sistemas de-capacidade dupla ou de ter ambos os tipos de medidores disponíveis para diferentes pontos de medição.
Especificações críticas para medidores de vazão ultrassônicos tipo clamp on em refinarias
Requisitos de resistência à temperatura para medidores de vazão ultrassônicos com fixação
Medidores especializados, como a série KROHNE OPTISONIC, projetados para aplicações em refinarias, medem óleo térmico, água de alimentação de caldeiras, petróleo bruto e fluxos de alimentação quente em temperaturas de até +600 graus (+1112 graus F). Esse recurso de fixação-do medidor de vazão ultrassônico é essencial para:
Unidades de coqueamento retardado operando a 450-500 graus
Unidades de craqueamento catalítico fluídico
Processos de destilação a vácuo
Sistemas de pré-aquecimento bruto
A braçadeira padrão em modelos de medidores de vazão de água ultrassônicos normalmente suporta temperaturas de até 200 graus, o que é adequado para muitas aplicações de refinaria, mas é insuficiente para processos de alta-temperatura. A braçadeira VersaFlow-nos medidores de vazão ultrassônicos estão disponíveis em configurações que podem suportar até 200 graus (392 graus F), tornando-os ideais para líquidos com conteúdo limitado de sólidos ou gases.
Precisão e repetibilidade de sensores de fluxo ultrassônicos de fixação
As pinças modernas-em medidores de vazão ultrassônicos alcançam ±1,0% de precisão de leitura de 1,5 a 40 pés/seg (0,5 a 12,0 m/seg) e ±0,015 pés/seg (±0,0046 m/seg) para velocidades abaixo de 1,5 pés/seg. Esse nível de precisão atende à maioria dos requisitos de controle de processo, embora as aplicações de transferência de custódia possam exigir tolerâncias ainda mais rigorosas.
A pinça ultrassônica na precisão do sensor de fluxo depende de vários fatores:
Instalação e acoplamento adequados do transdutor

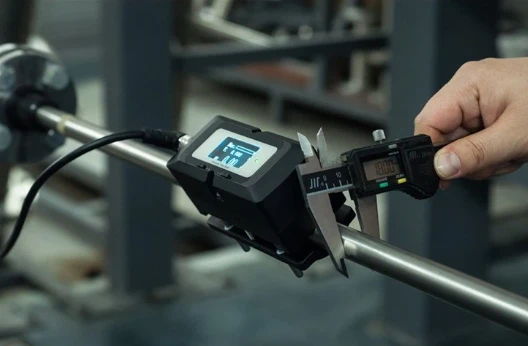

Espessura da parede do tubo e consistência do material
Estabilidade da temperatura do fluido
Desenvolvimento de perfil de fluxo (requisitos de tubo reto)
Revestimento ou acúmulo de incrustações nas paredes internas do tubo
Compatibilidade de tamanho de tubo para sensores de fluxo ultrassônicos de fixação
Os medidores de vazão ultrassônicos com braçadeira-podem medir a vazão em tubos que variam de ½" a 48" de diâmetro, com diferentes conjuntos de transdutores otimizados para faixas de tamanhos específicos:
Transdutores de diâmetro pequeno: 0,5" a 1,5" (configuração SE16A)
Transdutores de tubo médio: 2" a 10" (configuração SE16B)
Transdutores de tubos grandes: 12" a 48" (configuração SE16C)
Alguns modelos industriais suportam tamanhos de tubos de DN15 a DN4000 (1/2" a 160"), acomodando praticamente qualquer sistema de tubulação de refinaria. A versatilidade do medidor de vazão clampon elimina a necessidade de fabricação personalizada na maioria das aplicações.
Vantagens de instalação de medidores de vazão Clamp On em ambientes de refinaria
Benefícios da medição não{0}}intrusiva
O tipo clamp-on do medidor de vazão oferece vantagens significativas em relação aos medidores em linha tradicionais em aplicações de refinaria. Os medidores de vazão ultrassônicos podem ser facilmente fixados em qualquer parede de tubulação sem interromper o fluxo, permitindo que os operadores da planta avaliem o desempenho de instrumentação desatualizada e realizem monitoramento temporário de linhas onde não há dados de medição de vazão pré-existentes.
Essa característica não{0}invasiva é valiosa para:
Continuidade do Processo:A instalação não requer desligamento do sistema, eliminando perdas de produção e mantendo a estabilidade do processo. As operações podem continuar durante a instalação, que pode ser concluída em menos de uma hora por uma única pessoa.
Resistência à corrosão:Como a pinça do sensor de fluxo ultrassônico nunca entra em contato com o fluido medido, as preocupações com compatibilidade desaparecem. Os medidores são compatíveis com líquidos corrosivos que danificariam medidores de vazão padrão, tornando-os ideais para ácidos, cáusticos e hidrocarbonetos agressivos comuns no refino.
Integridade de pressão:Nenhuma penetração no tubo significa que não há possíveis pontos de vazamento. Não há queda de pressão ou perda de energia com a instalação-de braçadeira, preservando a hidráulica do sistema e eliminando riscos de segurança associados a conexões de processos de alta-pressão.
Acesso de manutenção:Os medidores podem ser removidos temporariamente para verificação de calibração ou realocados para diferentes pontos de medição sem interrupção do processo.
Requisitos de tubo reto para braçadeira de medidor de vazão ultrassônico na instalação
Como todos os medidores de vazão-baseados em velocidade, o medidor de vazão com braçadeira portátil requer comprimentos de tubo retos adequados para uma medição precisa. Ao instalar transdutores, o local de instalação deve ter comprimento de tubo reto suficiente a montante e a jusante, normalmente o montante precisa de 10D e o jusante precisa de comprimento de tubo reto de 5D, onde D é o diâmetro do tubo.
Refinarias com disponibilidade limitada de operação direta enfrentam desafios de medição. Nestas situações:
Medidores de tempo de trânsito-de vários caminhos-compensam distorções do perfil de fluxo
Os condicionadores de fluxo instalados a montante podem reduzir os comprimentos retos necessários
A análise de dinâmica de fluidos computacional (CFD) ajuda a otimizar o posicionamento do sensor
Tecnologias alternativas de medição podem ser mais adequadas
Principais modelos de medidores de vazão ultrassônicos para refinarias
Aplicações de processo de{0}alta temperatura com braçadeira-em medidores de vazão ultrassônicos
Série KROHNE OPTISONIC 6300:Esses medidores de 2-percursos medem óleo térmico, água de alimentação de caldeira, petróleo bruto e fluxos de alimentação quente em refinarias de até +600 graus (+1112 graus F), com tamanhos de tubos de até DN1000 (40"). A configuração de-percurso duplo aumenta a precisão calculando a média das medições em todo o perfil de fluxo, compensando as variações de viscosidade induzidas pela temperatura.
Baker Hughes PanaFlow HT:O PanaFlow HT é um medidor de vazão com classificação SIL{0}}ideal para unidades de coqueamento retardado, craqueamento catalítico fluídico, destilação a vácuo, craqueadores, hidrotratadores, visbreakers, petróleo bruto e aplicações de GNL, classificado para processos extremos com temperaturas de -200 graus a 600 graus. A classificação do Nível de Integridade de Segurança o torna adequado para circuitos críticos de controle de processos.
Monitoramento de processo padrão com medidores de vazão de líquido clamp-on
Baker Hughes DigitalFlowDF868:Este medidor de vazão de líquido de-instalação fixa-completo usa processamento de sinal digital patenteado de Correlation Transit-Time para fornecer medições-livres de desvios em líquidos ultrapuros e na maioria dos líquidos "sujos", incluindo fluidos com bolhas de gás e sólidos arrastados que anteriormente exigiam medidores do tipo Doppler-. Essa versatilidade o torna valioso para refinarias que processam diversos tipos de petróleo bruto.
Medidor de texugo Dynasonics TFX-5000:O TFX-5000 reduz o tempo e o custo de instalação porque as operações podem continuar durante a instalação, fornecendo recursos avançados sem estourar o orçamento. Seus protocolos de comunicação BACnet MS/TP, BACnet/IP, EtherNet/IP e Modbus TCP/IP integram-se perfeitamente com modernos sistemas de controle de refinaria.
Siemens SITRANS FS:A pinça SITRANS FS-em medidores de vazão ultrassônicos apresenta-precisão líder de mercado, imunidade a ruídos, confiabilidade, alta-taxa de atualização de dados em alta velocidade e facilidade de uso-superior nos estágios de instalação e operação. O robusto processamento de sinal digital lida com interferências eletromagnéticas comuns em ambientes elétricos de refinarias.
Soluções portáteis de medidor de vazão com braçadeira
KROHNE OPTISONIC 6300 P:Este medidor portátil-alimentado por bateria coleta dados de vazão adicionais ou fornece verificação-econômica no-local de medidores de vazão em linha para tubos DN15-4000 (½-160") até +120 grau (+248 grau F), com registrador de dados integrado e comissionamento por meio de um aplicativo móvel via cabo USB ou conexão Bluetooth.
A pinça portátil em medidores ultrassônicos atende a múltiplas funções de refinaria:
Verificando a precisão da instrumentação fixa
Solução de problemas no processo
Medição temporária durante a manutenção
Auditorias energéticas e detecção de perdas
Validando modelos hidráulicos
Compatibilidade de materiais e seleção de sensor de medidor ultrassônico de fixação
Considerações sobre materiais de tubo para braçadeira de medidor de vazão ultrassônico-Na instalação
A pinça ultrassônica no medidor funciona com vários materiais de tubos, embora o desempenho varie:
Tubos metálicos:Tubos de aço carbono, aço inoxidável e liga fornecem excelente transmissão de sinal ultrassônico. Variações na espessura da parede e no revestimento afetam a precisão da medição. Os medidores de fixação da série SLF-medem a vazão através de tubos metálicos, plásticos e revestidos sem alterar a tubulação.
Tubos Revestidos:Revestimentos internos como epóxi, vidro ou borracha aumentam a impedância acústica. O software do medidor exige a espessura do revestimento e as propriedades do material para uma compensação precisa.
Tubos de plástico:Os tubos de PVC, HDPE e FRP transmitem bem os sinais ultrassônicos, mas exigem configurações de transdutor diferentes das dos tubos de metal. As limitações de temperatura do plástico restringem o uso em aplicações-de alta temperatura.
Métodos de acoplamento de transdutor para medidor de vazão tipo braçadeira
O acoplamento acústico adequado entre os transdutores e o tubo determina o sucesso da medição:
Gel de acoplamento padrão:Funciona para a maioria das aplicações em temperaturas ambientes. Requer reaplicação periódica em instalações vibratórias.
Acoplamento-de alta temperatura:Compostos especializados suportam temperaturas acima de 200 graus sem degradar ou carbonizar.
Acoplamento Mecânico:Alguns designs de pinça de medidor de vazão ultrassônico-usam acoplamento seco com alta pressão de fixação, eliminando a manutenção do gel em ambientes agressivos.
Enfrentando desafios comuns de medição com medidores ultrassônicos de vazão de água
Problemas de arrastamento de gás com medidores de vazão ultrassônicos de trânsito-tempo
Os medidores-de tempo de trânsito não funcionam corretamente quando as tubulações não estão cheias ou quando o número de Froude cai abaixo de 1, e não conseguem gerar sinais com excesso de gás na linha a jusante das curvas, válvulas de controle ou com petróleo pesado causando transporte-de gás.
As soluções incluem:
Instalação de medidores de vazão ultrassônicos em pontos altos em trechos horizontais onde o gás se separa naturalmente
Usando eliminadores de gás ou disjuntores de vórtice a montante
Seleção de medidores Doppler para aplicações com conteúdo de gás inevitável
Implementação de estratégias-de medição de tecnologia dupla
Variações de viscosidade em aplicações de medidores de vazão ultrassônicos
As flutuações de temperatura fazem com que a viscosidade do petróleo bruto mude drasticamente. Os dados de aplicação ou a experiência na medição de petróleo bruto refinado ou leve podem não ser necessariamente transferidos para a medição de petróleos brutos médios a pesados.
As melhores práticas incluem:
Instalando sensores de temperatura para correção de viscosidade
Usando medidores de-caminhos múltiplos que compensam alterações de perfil
Provas regulares em relação aos padrões de referência
Seleção de modelos de medidores especificamente validados para serviços de petróleo bruto
Degradação do sinal ao longo do tempo em medidores de vazão Clampon
Se a parede do tubo se deteriorar, o sinal ultrassônico enfraquece. Corrosão interna, acúmulo de incrustações e degradação do revestimento reduzem a confiabilidade da medição.
Estratégias de manutenção:
Monitoramento periódico da intensidade do sinal por meio de diagnóstico do medidor
Reposicionamento do transdutor para encontrar caminhos acústicos ideais
Avaliação da condição do tubo usando medição de espessura ultrassônica
Substituição preventiva antes que a perda de sinal se torne crítica
Integração de medidor de fluxo ultrassônico Clamp On com sistemas de controle de refinaria
As pinças modernas em medidores ultrassônicos oferecem amplas opções de conectividade:
Saídas Analógicas:As saídas de 4 a 20 mA com protocolo HART®7 permitem a integração com sistemas de controle distribuídos legados.
Protocolos Digitais:Os protocolos BACnet MS/TP, BACnet/IP, Modbus RTU, Modbus TCP e EtherNet/IP integram-se perfeitamente às operações existentes para fornecer pontos de dados aprimorados.
Diagnóstico Avançado:A intensidade-do sinal em tempo real, os indicadores de qualidade e as funções de alarme ajudam os operadores a distinguir entre perturbações no processo e mau funcionamento do medidor.
Registro de dados:A memória{0}}integrada armazena totalizações de fluxo, eventos de alarme e alterações de configuração para conformidade regulatória e solução de problemas.
Análise de custo-de benefício para medidores de vazão ultrassônicos em aplicações de refinaria
Investimento inicial em medidores de vazão ultrassônicos
A pinça ultrassônica em medidores de vazão normalmente custa de US$ 3.000 a US$ 15.000 por ponto de medição, dependendo das especificações:
Medidores básicos-de caminho único: US$ 3.000 a US$ 5.000
Medidores-de caminho duplo padrão: US$ 5.000 a US$ 8.000
Medidores com classificação de{0}}alta temperatura: US$ 8.000 a US$ 12.000
Medidores de transferência de custódia de múltiplos-caminhos: US$ 10.000 a US$ 15.000
Os custos de instalação permanecem baixos em comparação com os medidores em linha. Os alicate-de medidores podem ser instalados na parte externa da tubulação existente sem alterar a tubulação, eliminando paralisações dispendiosas de processos e envolvimento de engenharia civil.
Economia operacional comFixação no medidor de vazão ultrassônicoTecnologia
Uma grande refinaria de petróleo instalou medidores de vazão ultrassônicos para monitorar o fluxo de petróleo bruto, resultando em um aumento significativo na precisão da medição e em uma redução substancial nos custos de manutenção devido à tecnologia não-invasiva, que permite uma integração perfeita sem interromper as operações.
As principais fontes de poupança incluem:
Manutenção reduzida:A ausência de peças móveis praticamente elimina a necessidade de manutenção ou substituição de peças durante a vida útil do medidor.
Eficiência Energética:Medidores de vazão ultrassônicos de fixação-não geram queda de pressão em comparação com medidores de vazão DP, medidores Vortex e medidores Coriolis que criam perda de pressão, reduzindo os custos de bombeamento.
Otimização de Processos:Os dados de fluxo-em tempo real permitem um controle mais rígido do processo, reduzindo a produção-fora das especificações e melhorando o rendimento.
Garantia de Conformidade:A medição precisa evita violações ambientais e disputas de transferência de custódia.
Perguntas frequentes sobre medidores de vazão ultrassônicos para refinarias
A pinça ultrassônica em medidores pode medir com precisão o petróleo bruto leve e pesado?
Os medidores{0}}de tempo de trânsito funcionam bem com petróleos brutos leves, mas apresentam problemas com petróleos pesados que contêm partículas significativas ou alta viscosidade. Os medidores de vazão ultrassônicos líquidos são sensíveis às propriedades do fluido e são cada vez mais difíceis de aplicar em produtos de alta viscosidade em comparação com produtos de hidrocarbonetos mais leves. Para petróleo pesado, medidores do tipo Doppler ou medidores ultrassônicos de múltiplos-percursos em linha fornecem melhores resultados.
Como posso verificar se minha pinça portátil no medidor de vazão ultrassônico está medindo com precisão no serviço de refinaria?
Medidores de vazão ultrassônicos portáteis permitem que os operadores da planta avaliem o desempenho de instrumentação desatualizada e verifiquem a precisão dos medidores existentes. A comparação com tanques de prova, medidores mestres ou padrões de referência portáteis deve ocorrer trimestralmente para aplicações críticas. Monitore continuamente a intensidade do sinal e os indicadores de qualidade por meio das funções de diagnóstico do medidor.
Que manutenção a braçadeira dos medidores de vazão ultrassônicos exige?
A manutenção regular inclui a verificação da integridade do acoplamento do transdutor, a limpeza das faces dos sensores, a verificação do aperto do hardware de montagem e o download de registros de diagnóstico para análise de tendências. Os medidores ultrassônicos requerem manutenção mínima em comparação aos medidores mecânicos devido à ausência de peças móveis. A verificação anual da recalibração em relação aos padrões de referência mantém a confiança na medição.
Esses medidores de vazão ultrassônicos de fixação-podem lidar com a interferência eletromagnética em refinarias?
Os medidores de vazão ultrassônicos-com pinças modernas apresentam-imunidade de ruído e processamento de sinal digital líderes de mercado. O aterramento adequado, os cabos blindados e a separação física dos VFDs e das linhas de energia minimizam a interferência. O medidor de vazão ultrassônico e os cabos de sinal devem evitar fontes de interferência como conversores de frequência, estações de rádio, estações de microondas, estações base GSM e cabos de alta-tensão.
As refinarias combinam com sucesso pinças ultrassônicas em medidores de vazão com práticas de instalação adequadas para obter medições confiáveis, apesar de ambientes elétricos desafiadores. A chave está na compreensão dos requisitos específicos da aplicação, na seleção da tecnologia apropriada e no cumprimento preciso das diretrizes de instalação do fabricante. Quando aplicados corretamente, esses medidores oferecem precisão, confiabilidade e flexibilidade operacional que os medidores inline tradicionais não conseguem igualar.
