Onde os medidores de vazão de líquidos ultrassônicos são usados?
Os medidores ultrassônicos de vazão de líquidos são usados em oleodutos e gasodutos, instalações de tratamento de água, fábricas de processamento químico, sistemas HVAC, produção de alimentos e bebidas e fabricação de produtos farmacêuticos. Esses dispositivos medem a velocidade do líquido usando ondas sonoras de alta-frequência, permitindo monitoramento não-invasivo em aplicações onde os medidores mecânicos tradicionais enfrentam limitações devido a fluidos corrosivos, altas pressões ou riscos de contaminação.
Aplicações da indústria de petróleo e gás para medidores ultrassônicos de vazão de líquidos
O setor petrolífero representa a maior área de implantação da tecnologia de medidores ultrassônicos de vazão de líquidos, representando cerca de 35% das instalações globais. Dentro deste setor, esses medidores atendem a funções críticas nas operações upstream, midstream e downstream.
Transferência de Custódia e Medição Fiscal com Medidores Ultrassônicos de Vazão de Líquidos
As aplicações de transferência de custódia exigem extrema precisão porque mesmo pequenos erros de medição se traduzem em discrepâncias financeiras substanciais.Medidor de fluxo líquido ultrassônicos alcançam níveis de precisão de ±0,1% a ±0,5%, tornando-os a escolha preferida para medir petróleo bruto, produtos petrolíferos refinados e líquidos de gás natural à medida que a propriedade muda de mãos. A natureza não-intrusiva da pinça-nos medidores de vazão ultrassônicos de líquidos elimina a penetração na tubulação, reduzindo os riscos de vazamento durante transferências valiosas de mercadorias.
Em 2023, a produção de líquidos petrolíferos atingiu aproximadamente 34 milhões de barris de óleo equivalente por dia em todo o mundo. Os medidores de vazão ultrassônicos de líquidos-de tempo de trânsito lidam com esse desafio de medição por meio de configurações de-caminhos múltiplos que calculam a média das leituras de velocidade em diferentes seções de tubos, compensando distúrbios de fluxo e variações de temperatura que afetam as tecnologias de medição de-ponto único.
Monitoramento de processos de refinaria usando medidores ultrassônicos de vazão de líquidos
As refinarias expõem os instrumentos de medição a condições extremas-temperaturas superiores a 600 graus em unidades de coqueamento retardado, meios abrasivos em hidrotratadores e resíduos corrosivos em processos de destilação fracionada. Os medidores de pressão diferencial tradicionais e os dispositivos Coriolis acumulam sujeira e detritos, exigindo paradas de manutenção frequentes que custam às instalações milhares de dólares em perda de produção por hora.
Os medidores de vazão de líquidos ultrassônicos montados externamente aos tubos evitam o contato direto com fluidos de processo agressivos. Este projeto permite a operação contínua em sistemas de destilação a vácuo, unidades de craqueamento catalítico fluídico e aplicações de visbreaker onde o desgaste mecânico tornaria os medidores convencionais inoperantes em poucos meses. As refinarias que monitoram a produção de gasolina, diesel, querosene, querosene, óleo para aquecimento e asfalto dependem desses dispositivos para otimizar as proporções químicas e garantir as especificações de qualidade do produto.
Aplicações em plataformas offshore para medidores ultrassônicos de vazão de líquidos
As instalações offshore apresentam desafios únicos: acesso limitado de pessoal que exige transporte por helicóptero, corrosão por névoa salina, classificações de atmosferas explosivas e restrições de espaço.Medidores de vazão de líquidos ultrassônicosabordar essas questões através de projetos compactos, certificações intrinsecamente seguras (ATEX,IECEx) e procedimentos de instalação que exigem apenas treinamento técnico básico, em vez de conhecimento especializado em instrumentação.

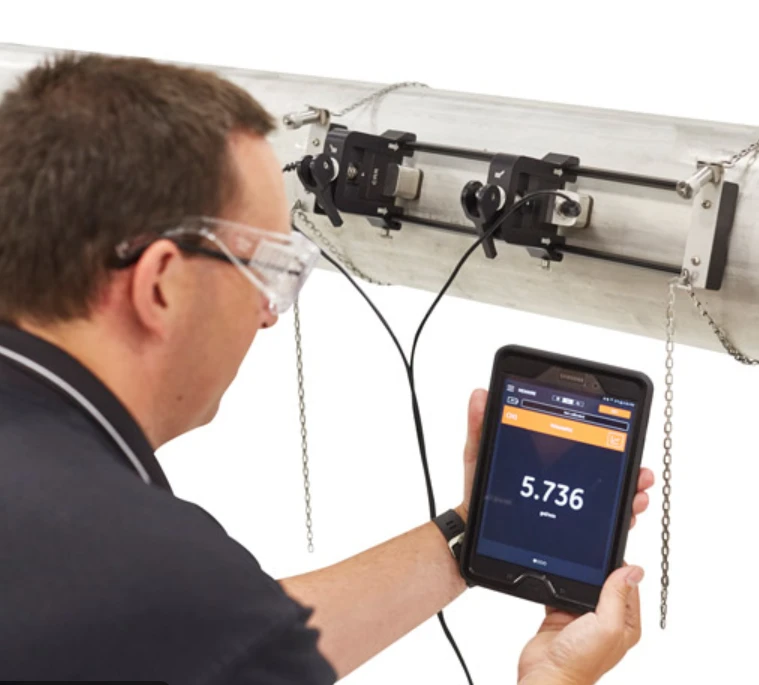

Os modelos de fixação-são particularmente valiosos para aplicações offshore porque são fixados na parte externa da tubulação sem exigir paradas de produção ou autorizações de trabalho a quente. As instalações podem instalar, comissionar e verificar medidores ultrassônicos de vazão de líquidos enquanto os sistemas permanecem pressurizados e operacionais-um recurso que economiza aos operadores offshore semanas de dispendioso tempo de inatividade.
Sistemas municipais de água e águas residuais usando medidores ultrassônicos de vazão de líquidos
A infraestrutura hídrica constitui o segundo{0}}maior setor de aplicação, com medidores ultrassônicos de vazão de líquidos substituindo cada vez mais alternativas mecânicas nas redes de tratamento e distribuição de água potável.
Tratamento de água potável com medidores ultrassônicos de vazão de líquidos
Os gestores municipais de recursos hídricos enfrentam uma pressão crescente para reduzir-as perdas de água não-faturadas decorrentes de vazamentos e consumo não autorizado. Os medidores ultrassônicos de vazão de líquidos oferecem precisão de ±0,5% em comparação com ±1,5% dos medidores mecânicos-uma diferença que aumenta significativamente em milhões de galões processados anualmente. Essa vantagem de precisão impacta diretamente as capacidades de detecção de vazamentos e a recuperação de receitas.
Os medidores de vazão ultrassônicos{0}}de tempo de trânsito funcionam de maneira eficaz em aplicações de água limpa, desde a entrada de água bruta da estação de tratamento até a distribuição de água filtrada. Ao contrário dos primeiros sistemas baseados em Doppler-que exigiam partículas suspensas para funcionar, a tecnologia moderna de-tempo de trânsito mede a velocidade comparando os tempos de viagem do pulso ultrassônico a montante e a jusante, tornando-a ideal para água potável-sem partículas.
A flexibilidade de instalação representa outra vantagem. Em linhamedidores de fluxo líquidos ultrassônicosintegre-se a novos projetos de construção e renovação, enquanto limita-as versões adaptadas às tubulações existentes sem interrupção do serviço-crítica para concessionárias que não podem arcar com paralisações prolongadas. Um único técnico pode instalar uma braçadeira-no medidor de vazão ultrassônico de líquido em menos de uma hora.
Monitoramento de alimentação química no tratamento de água usando medidores ultrassônicos de vazão de líquidos
A dosagem precisa de produtos químicos evita tanto a sobredosagem (custos desperdiçados, violações regulamentares) como a subdosagem (tratamento inadequado, riscos para a saúde). Medidores ultrassônicos de vazão de líquidos monitoram linhas de alimentação de cloro, flúor, coagulante e polímero com precisão inatingível por medidores mecânicos do tipo engrenagem que falham ao medir produtos químicos concentrados viscosos.
O medidor de vazão ultrassônico de líquido Blue{0}}White Sonic-Pro MS6, usado em aplicações de polímeros auxiliares de filtro catiônico em Charlotte, Carolina do Norte, substituiu medidores de engrenagens que apresentavam falhas frequentes. Desde a instalação, os operadores relatam falhas no medidor zero e leituras consistentemente precisas verificadas através de cálculos de rebaixamento. O recurso de alarme instantâneo de fluxo zero do dispositivo alerta os sistemas SCADA imediatamente quando as linhas de produtos químicos são bloqueadas ou os tanques se esvaziam-muito mais rápido do que os controladores de produtos químicos que exigem tempo de desvio de pH para acionar avisos.
Monitoramento de águas residuais e pluviais com medidores ultrassônicos de vazão de líquidos
Os sistemas de esgoto lidam com efluentes brutos, descargas industriais e fluidos de águas pluviais-contendo sólidos suspensos, graxa e detritos que obstruem medidores mecânicos. Os medidores de vazão de líquidos ultrassônicos Doppler prosperam nessas condições porque medem o fluxo detectando mudanças de frequência de partículas, bolhas e turbulência dentro do fluido.
O medidor de vazão ultrassônico de líquido Detectronic MSFM s2.5T, projetado para esgotos combinados e canais abertos, opera em tubos parcialmente cheios e lida com vazões de 0,03 m/s a 4,00 m/s. Seu design independente-alimentado por bateria-com certificação ATEX o torna adequado para monitorar efluentes comerciais de processadores de alimentos, rastrear problemas de infiltração e entrada e detectar transbordamentos combinados de esgoto que violam licenças ambientais.
Severn Trent Water implantou 450medidores de fluxo líquidos ultrassônicosem toda a sua rede como parte do Programa WINEP Overflow, usando os dispositivos para construir perfis comportamentais de áreas de captação e detectar anomalias que indiquem riscos de poluição. Esta abordagem de monitorização reduziu os incidentes ambientais e, ao mesmo tempo, forneceu aos reguladores dados de conformidade contínuos.
Processamento Químico e Fabricação Farmacêutica com Medidores Ultrassônicos de Vazão de Líquidos
Fábricas químicas e farmacêuticas exigem medição de vazão em aplicações onde riscos de contaminação, propriedades corrosivas ou requisitos regulatórios eliminam as opções convencionais.
Manuseio de produtos químicos corrosivos usando medidores de vazão de líquidos ultrassônicos
Ácido sulfúrico, ácido clorídrico, hidróxido de sódio e outros produtos químicos agressivos atacam componentes molhados em medidores de vazão tradicionais, necessitando de materiais de liga caros e substituição frequente. Medidores de vazão de líquidos ultrassônicos com fixação- resolvem esse problema montando externamente-transdutores que nunca entram em contato com fluidos de processo, independentemente da corrosividade.
Processadores químicos que medem ácidos concentrados, soluções cáusticas, solventes e intermediários reativos se beneficiam da imunidade da tecnologia ultrassônica a ataques químicos. Os dispositivos funcionam de forma eficaz em tubos construídos em aço inoxidável, PVDF, PEEK, aço revestido ou materiais compósitos, adaptando-se a qualquer estratégia de contenção exigida pelo perfil de perigo do produto químico.
Aplicações sanitárias e estéreis para medidores ultrassônicos de vazão de líquidos
Os processos de fabricação farmacêutica e de biotecnologia exigem caminhos de fluidos livres de contaminação que atendam aos requisitos do FDA 21 CFR Parte 11 e CGMP. Qualquer medidor de vazão que introduza pernas mortas, fendas ou superfícies ásperas onde bactérias colonizam cria pesadelos de validação e riscos de contaminação.
Os medidores de vazão de líquidos ultrassônicos não{0}intrusivos preservam caminhos de vazão higiênicos porque não adicionam componentes molhados aos sistemas de tubulação sanitária. Os operadores podem verificar as taxas de fluxo nas linhas de alimentação do biorreator, nos circuitos de distribuição WFI (água para injeção) e nos sistemas de filtração estéreis sem comprometer as condições assépticas. A ausência de peças móveis elimina a geração de partículas que poderiam contaminar produtos farmacêuticos injetáveis.
Processamento em lote e mistura com medidores ultrassônicos de vazão de líquidos
Os reatores químicos em lote exigem proporções precisas de ingredientes;-desvios causam produtos fora das-especificações, exigindo retrabalho ou descarte dispendioso. Os medidores ultrassônicos de vazão de líquidos com funções de totalização acumulam medições de volume para cada componente do lote, garantindo a precisão da formulação.
Os medidores de vazão de líquidos ultrassônicos{0}}de tempo de trânsito lidam com viscosidades superiores a 1.000 centistokes, tornando-os adequados para medir resinas viscosas, polímeros, óleos e soluções concentradas que desafiam medidores eletromagnéticos e de turbina. Sua capacidade de medição bi-direcional acomoda fluxos reversos durante ciclos de enchimento/esvaziamento de tanques e operações de transferência de produtos.
Sistemas HVAC e de energia distrital usando medidores ultrassônicos de vazão de líquidos
Os sistemas de aquecimento, ventilação e ar condicionado em edifícios comerciais, hospitais, universidades e instalações industriais dependem cada vez mais de medidores ultrassônicos de vazão de líquidos para gerenciamento e otimização de energia.
Monitoramento do sistema de água gelada com medidores ultrassônicos de vazão de líquidos
As plantas centrais de resfriamento que atendem grandes complexos de edifícios distribuem o resfriamento por meio de circuitos-fechados de água resfriada. A medição das taxas de vazão permite que os gerentes de instalações calculem o consumo de energia térmica (medição de BTU) combinando dados de vazão com medições de temperatura de fornecimento e retorno.
Fixe-medidores de fluxo líquidos ultrassônicosinstale rapidamente em redes de água gelada existentes sem drenar os sistemas ou interromper o serviço de resfriamento. Os edifícios podem adicionar medição de energia a zonas, andares ou espaços de inquilinos individuais-dados que apoiam o faturamento de serviços públicos, identificam equipamentos ineficientes e justificam investimentos em eficiência energética por meio de economias documentadas.
O medidor de vazão ultrassônico de líquido para aquecimento urbano KROHNE OPTISONIC 3400, certificado de acordo com os padrões OIML R75 e MID MI-004, opera em redes de aquecimento urbano em temperaturas de até 180 graus e pressões de até PN40. Sua configuração de três caminhos fornece a precisão e a confiabilidade necessárias para aplicações de faturamento de energia térmica que atendem vários clientes a partir de fontes de calor centralizadas.
Medição de água de alimentação de caldeiras usando medidores de vazão de líquido ultrassônicos
Instalações de geração de energia, sistemas de vapor industriais e caldeiras institucionais monitoram o fluxo da água de alimentação para controlar a eficiência da combustão, evitar a queima a seco e calcular as taxas de calor. Aplicações de alta-pressão (até ASME Classe 4500) excedem os recursos de muitas tecnologias de medidores de vazão.
Os medidores de vazão de líquidos ultrassônicos em linha, como o KROHNE OPTISONIC 4400 HP, destinam-se especificamente a aplicações de água de alimentação de alta-pressão, retorno de condensado e injeção de água pulverizada em usinas de energia. Esses projetos especializados mantêm a precisão sob condições de pressão extrema que danificariam ou destruiriam tecnologias alternativas.
Verificação do trocador de calor com medidores ultrassônicos de vazão de líquidos
Trocadores de calor em torres de resfriamento, condensadores e sistemas de aquecimento de processo exigem verificação de fluxo para detectar incrustações, incrustações ou bloqueios antes que perdas de eficiência afetem a produção. Os medidores de vazão de líquidos ultrassônicos portáteis permitem que os técnicos de manutenção verifiquem-o desempenho do trocador de calor durante rondas de rotina.
O medidor de vazão de líquido ultrassônico portátil Panametrics OPTISONIC 6300 P,{0}}alimentado por bateria, opera por meio de aplicativo de smartphone (Android/iOS) com conectividade Bluetooth, registrando dados de vazão para análise de tendências. Os técnicos fixam sensores em tubulações, coletam leituras em minutos e passam para o próximo ponto de verificação sem interromper as operações-um fluxo de trabalho impossível com medidores permanentes em linha.
Produção de alimentos e bebidas usando medidores ultrassônicos de vazão de líquidos
As instalações de processamento de alimentos enfrentam desafios únicos de medição que equilibram os requisitos de saneamento, rastreabilidade de ingredientes, precisão de receitas e conformidade regulatória.
Fabricação de bebidas com medidores ultrassônicos de vazão de líquidos
Cervejarias, engarrafadoras de refrigerantes, processadores de suco e fábricas de laticínios medem água, xaropes, concentrados e bebidas prontas durante toda a produção. A consistência do produto exige proporções de mistura precisas.-as variações afetam o sabor, o prazo de validade e a reputação da marca.
Os medidores de vazão ultrassônicos-de fixação para líquidos atendem aos padrões sanitários 3-A e à aprovação NSF 61 para contato com água potável, qualificando-os para medição de ingredientes e água potável. Sua capacidade de medir o fluxo bi-direcional acomoda ciclos CIP (limpeza-no local), onde as soluções de limpeza fluem para trás através do equipamento de processamento.
Aplicações de processamento de laticínios para medidores ultrassônicos de vazão de líquidos
Leite, creme e produtos lácteos líquidos apresentam características de fluxo não{0}newtonianas e contêm glóbulos de gordura, criando desafios para medidores eletromagnéticos que exigem condutividade mínima. Os medidores de vazão ultrassônicos-de tempo de trânsito lidam com fluidos lácteos de maneira eficaz, mantendo as instalações higiênicas exigidas pelo USDA eFDAregulamentos sobre laticínios.
Os processos de pasteurização, homogeneização e separação se beneficiam da medição de vazão que apresenta queda de pressão zero,-crítica ao trabalhar com produtos lácteos termicamente sensíveis, onde turbulência excessiva ou variação de pressão afetam a qualidade.
Sistemas de alimentação de ingredientes usando medidores de vazão de líquidos ultrassônicos
Sistemas automatizados de distribuição de ingredientes em padarias, fabricantes de alimentos preparados e operações de confeitaria controlam a precisão das receitas. Medidores de vazão de líquidos ultrassônicos com saídas totalizadoras integram-se a PLCs que gerenciam sequências de lotes, garantindo que cada produto receba quantidades especificadas de óleos, sabores, corantes e componentes líquidos.
Os medidores de vazão de líquidos ultrassônicos compactos em linha ocupam espaço mínimo em áreas de produção lotadas e oferecem precisão suficiente para ingredientes de alto-valor, onde a superdosagem-afeta diretamente a lucratividade. A ausência de peças móveis elimina interrupções de manutenção durante os cronogramas de produção 24 horas por dia, 7 dias por semana.
Aplicações emergentes para medidores ultrassônicos de vazão de líquidos
Várias áreas de aplicação em desenvolvimento mostram uma adoção crescente da tecnologia de medidores de vazão ultrassônicos de líquidos, impulsionada pela evolução das necessidades da indústria.
Mistura de hidrogênio e monitoramento de combustível alternativo
À medida que os sistemas de energia transitam para a descarbonização, os medidores ultrassônicos de vazão de líquidos adaptados para medição de hidrogênio permitem a mistura de até 30% de hidrogênio por volume em gasodutos de gás natural existentes, mantendo a precisão da transferência de custódia. Os modelos Rosemount SeniorSonic 3414 e 3418 visam especificamente esta aplicação emergente, apoiando as estratégias de combustíveis renováveis das empresas de energia.
Irrigação e Gestão de Água Agrícola

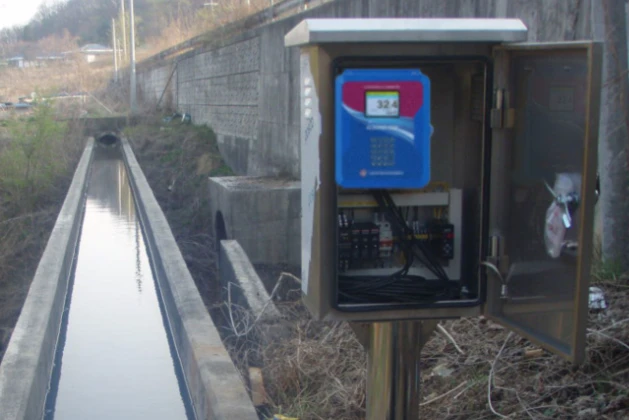

As operações agrícolas enfrentam uma crescente escassez de água e um escrutínio regulamentar sobre o consumo. Medidores ultrassônicos de vazão de líquidos monitoram linhas principais de irrigação, sistemas de fertirrigação (combinando água e fertilizante líquido) e escoamento agrícola-fornecendo dados para relatórios de conformidade e otimização da agricultura de precisão.
Os sistemas de-irrigação de baixa pressão se beneficiam de medidores de vazão ultrassônicos de fixação-que introduzem queda de pressão zero, preservando a pressão de cabeça disponível para distribuição entre os campos. Os dispositivos medem misturas de água e fertilizantes líquidos sem preocupações de compatibilidade que afetem medidores de engrenagens ou turbinas expostos a produtos químicos agrícolas.
Fabricação de semicondutores e aplicações de alta-pureza
A fabricação de chips requer água ultrapura (UPW), produtos químicos de processo e gases especiais com contaminação por partículas quase{0}}zero. Qualquer medição de vazão que introduza partículas corre o risco de defeitos no wafer, custando milhões em produtos descartados.
Os medidores-de vazão de líquido ultrassônicos com fixação fornecem medição-livre de contaminação em fábricas de semicondutores, onde até mesmo vestígios de partículas provenientes do desgaste mecânico do medidor causam perdas de rendimento. Sua capacidade de verificar o fluxo sem penetrar em sistemas de tubulação ultralimpos os torna essenciais para processos que exigem padrões de salas limpas ISO Classe 1.
Selecionando o medidor de vazão ultrassônico de líquido certo para sua aplicação
Escolher entre tecnologias-de tempo de trânsito e Doppler, configurações fixas-e em linha e instalações portáteis versus permanentes requer a compreensão dos requisitos-específicos do aplicativo.
Medidores de vazão ultrassônica-de tempo de trânsito versus Doppler
Os medidores de vazão de líquidos ultrassônicos{0}}de tempo de trânsito são adequados para líquidos limpos com o mínimo de sólidos suspensos ou ar{1}}água incorporado, produtos petrolíferos refinados, produtos químicos puros e bebidas. Eles alcançam maior precisão (±0,5% a ±1,0%) do que as alternativas Doppler e suportam medição de fluxo-bidirecional.
Doppler vocêmedidores de vazão de líquido ultrassônicose destaca com líquidos sujos contendo partículas, bolhas ou turbulência-águas residuais, lamas, suspensões de polpa e petróleo bruto. Eles exigem concentrações mínimas de partículas (normalmente 100 ppm de sólidos ou bolhas acima de 100 mícrons) para refletir sinais ultrassônicos, mas toleram níveis de contaminação que cegam os medidores de tempo de trânsito.
Os medidores de vazão de líquidos ultrassônicos híbridos alternam automaticamente entre tecnologias com base nas condições do fluido, proporcionando versatilidade para aplicações com características de produto variáveis-úteis em instalações que processam fluxos limpos e sujos por meio da mesma infraestrutura de tubulação.
Medidores de vazão de líquido ultrassônicos-fixados vs. em linha

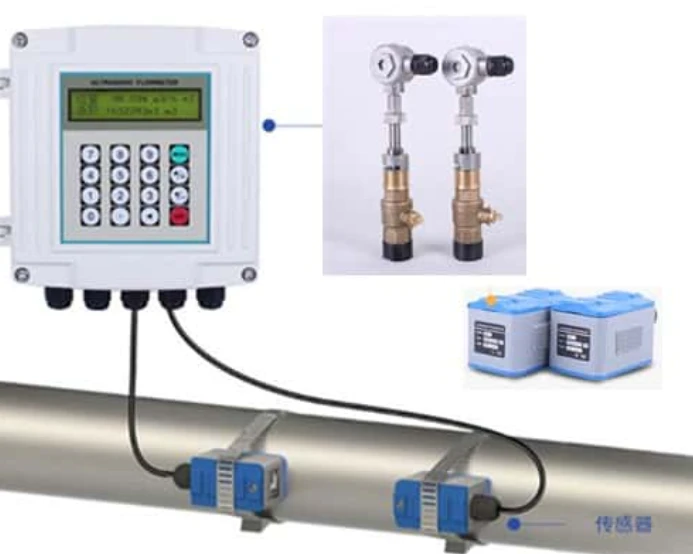

Instale-medidores de vazão ultrassônicos de líquidos sem corte de tubulação, trabalho a quente ou desligamento de processo-vantagens em retrofits, medições temporárias, instalações em áreas perigosas e aplicações onde o acesso à tubulação permanece limitado. Eles acomodam tamanhos de tubos de ½ polegada a mais de 200 polegadas, adaptando-se à infraestrutura existente sem modificação.
Medidores de vazão ultrassônicos de líquidos em linha (carretel -) integram-se em novas construções, fornecendo instalações permanentes com máxima precisão por meio de posicionamento otimizado do transdutor e caminhos acústicos controlados. Projetos em linha de múltiplos-caminhos (configurações de 3-caminhos, 4-caminhos, 8 caminhos) perfis de velocidade média em seções transversais de tubos, alcançando níveis de precisão de transferência de custódia inatingíveis com alternativas de fixação.
Fatores críticos de especificação para medidores ultrassônicos de vazão de líquidos
O material do tubo afeta a transmissão do sinal ultrassônico-aço, aço inoxidável e a maioria dos plásticos funcionam bem, enquanto tubos revestidos, concreto e determinados compostos podem exigir transdutores especializados. A espessura da parede do tubo, a classificação do cronograma e a condição interna (incrustação, corrosão, revestimento) influenciam a fixação-no desempenho do medidor e na seleção do transdutor.
As propriedades do fluido, incluindo viscosidade, temperatura, pressão e condutividade sônica, determinam a escolha da tecnologia e a frequência do transdutor. Líquidos de alta-viscosidade, aplicações criogênicas (-200 graus) e processos de temperaturas extremas (até 600 graus) exigem projetos especializados de medidores de vazão de líquidos ultrassônicos além das ofertas padrão.
Melhores práticas de instalação para medidores ultrassônicos de vazão de líquidos
A instalação adequada afeta diretamente a precisão da medição e a confiabilidade-de longo prazo, independentemente da sofisticação do medidor de vazão ultrassônico de líquidos.
Requisitos de execução reta de tubo
Os medidores de vazão ultrassônicos{0}}de tempo de trânsito exigem seções de tubos retos a montante e a jusante dos locais do transdutor para estabelecer perfis de vazão estáveis e previsíveis. As recomendações típicas especificam diâmetros de tubo de 10 a 20 a montante e de 5 a 10 diâmetros a jusante, embora os requisitos específicos variem de acordo com o projeto do medidor e o tamanho do tubo.
Instalações imediatamente a jusante de cotovelos, válvulas, bombas ou distúrbios de fluxo introduzem irregularidades no perfil de velocidade que reduzem a precisão. Quando os requisitos de execução direta não podem ser atendidos, os condicionadores de fluxo ou as configurações de transdutores de múltiplos-caminhos ajudam a compensar perfis de fluxo perturbados.
Montagem e alinhamento do transdutor
Os transdutores-de fixação devem ser alinhados precisamente paralelamente ao eixo do tubo e manter o espaçamento exato calculado a partir dos parâmetros do tubo (diâmetro, espessura da parede, material, propriedades do fluido). O desalinhamento introduz erros de medição de velocidade proporcionais ao desvio de alinhamento-um erro comum de instalação.
O composto de acoplamento aplicado entre os transdutores e a superfície do tubo garante a transmissão de energia acústica através das interfaces. As lacunas de ar bloqueiam totalmente os sinais ultrassônicos, causando falha no medidor. A preparação adequada da superfície (remoção de tinta, incrustações, ferrugem) e a aplicação adequada do gel de acoplamento evitam a atenuação do sinal.
Proteção Ambiental para Medidores Ultrassônicos de Vazão de Líquidos
As instalações externas exigem gabinetes à prova de intempéries que protejam os componentes eletrônicos contra temperaturas extremas, umidade e exposição aos raios UV. Os transmissores com classificação IP67 ou IP68 suportam imersão temporária, enquanto as certificações NEMA 4X garantem resistência à corrosão em ambientes marítimos ou de processamento químico.
Instalações em áreas perigosas exigem projetos à prova de explosão-ou intrinsecamente seguros que atendam às certificações ATEX, IECEx ou Classe I, Divisão 1. O aterramento adequado e a blindagem EMI evitam interferências de inversores de frequência variável, partidas de motores e equipamentos de alta-tensão próximos aos locais de medição.
Manutenção e calibração de medidores ultrassônicos de vazão de líquidos
Embora os medidores ultrassônicos de vazão de líquidos exijam manutenção mínima em comparação com alternativas mecânicas, a verificação periódica garante precisão contínua.
Procedimentos de inspeção de rotina
Inspeções visuais trimestrais verificam a integridade do acoplamento do transdutor, a segurança da montagem e as condições da fiação. O gel de acoplamento acústico degrada com o tempo, exigindo reaplicação-particularmente importante para fixação-em instalações que sofrem ciclos de temperatura ou vibração.
Os diagnósticos eletrônicos disponíveis em medidores ultrassônicos avançados de vazão de líquidos monitoram a intensidade do sinal, os níveis de ruído e os fatores de confiança da medição. A degradação da qualidade do sinal indica incrustações no tubo, alterações nas propriedades do fluido ou deterioração do transdutor que exige ação corretiva antes que a precisão seja prejudicada.
Intervalos de verificação e calibração
Os medidores ultrassônicos de vazão de líquidos para transferência de custódia exigem verificação anual ou bienal em relação a padrões rastreáveis, com algumas aplicações exigindo verificações trimestrais. A verificação compara as saídas do medidor com medidores de referência certificados ou medidores de vazão ultrassônicos portáteis de líquidos conhecidos como precisos.
Técnicas de verificação-in-situ evitam a remoção do medidor-braçadeira portátil-em medidores ultrassônicos de vazão de líquidos instalados temporariamente adjacentes a medidores permanentes fornecem leituras de comparação sem interrupção do processo. Esta abordagem tornou-se padrão da indústria para verificação de medidores em linha, onde a remoção custa milhares de dólares em tempo de inatividade da produção.
Atualizações de software e manutenção de firmware
Os modernos medidores de vazão de líquidos ultrassônicos incorporam processamento de sinal-baseado em microprocessador com firmware atualizável, permitindo melhorias de desempenho, correções de bugs e acréscimos de recursos. Os fabricantes lançam atualizações que abordam desafios específicos de aplicativos descobertos após a implantação inicial.
As atualizações do protocolo de comunicação suportam a integração com plataformas SCADA, DCS e IoT industrial em evolução. Medidores equipados com conectividade Ethernet, HART, Modbus, Profibus ou Foundation Fieldbus requerem manutenção periódica de firmware, garantindo compatibilidade com atualizações do sistema de controle da planta.
Perguntas frequentes
Qual é a vida útil típica de um medidor de vazão de líquido ultrassônico?
Os medidores ultrassônicos de vazão de líquidos de qualidade operam por 10-15 anos com manutenção mínima porque não contêm peças móveis. Medidores em linha em aplicações estáveis geralmente excedem 15 anos, enquanto instalações de fixação em ambientes externos agressivos podem exigir a substituição do transdutor após 8 a 10 anos devido à degradação do acoplamento e à exposição UV que afeta os elementos piezoelétricos.

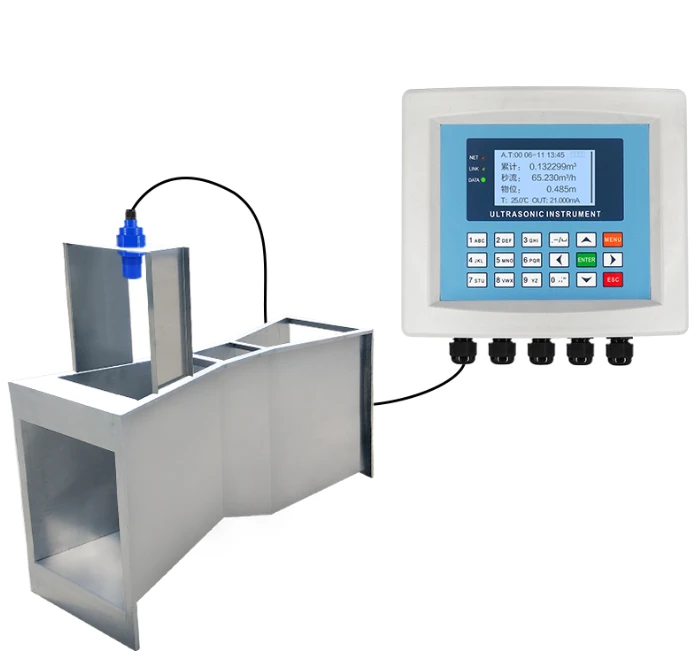

Os medidores ultrassônicos de vazão de líquidos podem medir a vazão em tubos parcialmente cheios?
Os medidores de vazão ultrassônicos{0}}de tempo de trânsito padrão exigem tubos completamente cheios para funcionar com precisão. Medidores ultrassônicos especializados de vazão de líquido-de canal aberto projetados para tubulações parcialmente preenchidas, esgotos e canais de irrigação usam diferentes princípios de medição-geralmente sensores de nível ultrassônicos combinados com a geometria do canal para calcular taxas de vazão com base nas relações de profundidade e velocidade.
Os medidores ultrassônicos de vazão de líquidos funcionam com todos os materiais de tubos?
A maioria dos medidores de vazão de líquidos ultrassônicos funciona com tubos de aço, aço inoxidável, PVC, CPVC, HDPE e cobre. Concreto, plásticos altamente atenuantes e certos materiais compósitos podem bloquear ou enfraquecer gravemente os sinais ultrassônicos. Tubos revestidos (borracha, esmalte, cimento) exigem ajustes de frequência do transdutor e podem limitar a precisão. Os fabricantes fornecem matrizes de compatibilidade de materiais de tubos especificando as seleções ideais de transdutores.
Como os extremos de temperatura afetam a precisão do medidor de vazão de líquido ultrassônico?
A temperatura do fluido afeta a velocidade sônica-a propriedade fundamental do trânsito-medida pelos medidores de tempo. Medidores de vazão ultrassônicos avançados incorporam compensação automática de temperatura usando sensores de temperatura integrados ou externos para corrigir cálculos de velocidade em faixas de temperatura operacional. Modelos criogênicos especializados lidam com gases liquefeitos a -200 graus, enquanto versões de alta temperatura operam em óleo térmico e processos de refinaria atingindo 600 graus.
O mercado global de medidores de vazão ultrassônicos foi avaliado em aproximadamente US$ 2,0-2,6 bilhões em 2024, com projeções atingindo US$ 3,1-4,9 bilhões até 2033-2034, representando taxas compostas de crescimento anual de 5,1-6,7%. A Ásia-Pacífico domina com 38-42% de participação de mercado, impulsionada pela rápida industrialização na China, Índia e Sudeste Asiático. Os medidores de vazão de líquidos ultrassônicos clamp-on representam cerca de 50% das instalações, refletindo a preferência crescente por medições não invasivas em diversos setores, priorizando flexibilidade operacional e custos de instalação reduzidos.
