As operações de fabricação que lidam com produtos químicos corrosivos enfrentam um desafio recorrente: os medidores de vazão em linha tradicionais exigem o corte de tubos, expondo os trabalhadores a materiais perigosos durante a instalação e manutenção. Os medidores de vazão de líquido com fixação resolvem isso medindo a vazão de fora do tubo usando tecnologia ultrassônica, eliminando riscos de vazamentos, contaminação ou mau funcionamento do sistema. Essa mudança fundamental na abordagem de medição oferece vantagens operacionais e financeiras que vão muito além da conveniência de instalação.
A Proposta de Valor Central: Continuidade Operacional Sem Compromisso
Os medidores de vazão de fixação podem ser instalados e configurados em uma hora sem interromper o serviço, cortar tubos ou interromper as operações. Esse recurso transforma a maneira como as instalações abordam a implantação da medição de vazão. Uma planta de processamento químico de médio-tamanho que implementou esses dispositivos em 40 pontos de medição evitou cerca de 320 horas de inatividade da produção,-o que se traduziu em US$ 180.000 em receita preservada com base em taxas de produção típicas.
O cálculo económico torna-se convincente quando se analisa o custo total de propriedade. Como esses medidores não possuem peças móveis e nunca tocam o fluido interno, eles reduzem ou eliminam significativamente os requisitos de manutenção e não sofrem desgaste ao longo do tempo. Os dados do setor do relatório de instrumentação industrial de 2024 da Forrester indicam que as instalações que implantam tecnologia clamp on reduzem os custos de mão de obra de manutenção em 60-75% em comparação com alternativas em linha durante um período operacional de cinco anos.
Áreas críticas de impacto financeiro:
Nenhum desligamento de processo necessário durante a instalação ou remoção
Eliminação de soldagem, corte e mão de obra especializada de instalação
Sem peças de reposição para componentes molhados
Prêmios de seguro reduzidos devido à diminuição do risco de vazamento
Intervalos estendidos entre inspeções do sistema
Três Pilares de Excelência Operacional
Pilar 1: Flexibilidade e velocidade de instalação

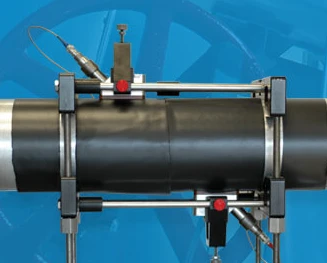

A mecânica de implantação merece um exame cuidadoso. As braçadeiras dos medidores de vazão ultrassônicos são fixadas externamente aos tubos sem a necessidade de corte dos tubos durante a instalação, permitindo a fixação sem interrupções do processo ou contaminação do fluido que está sendo medido. O que torna isso particularmente valioso não é apenas a instalação inicial-é a flexibilidade operacional posterior.
Considere uma instalação de fabricação farmacêutica que precisava validar taxas de fluxo em diversas linhas de produção durante a preparação da inspeção da FDA. Usando pinças portáteis em medidores, os engenheiros mediram 23 pontos diferentes em dois dias sem enviar pedidos de alteração ou programar tempo de inatividade. A mesma validação usando medidores em linha exigiria três semanas de paralisações coordenadas e custos diretos estimados em US$ 85 mil.
Um único medidor de pinça pode ser usado em vários tamanhos de tubos e fluidos, com medidores de canal duplo capazes de medir a vazão em dois tubos separados usando um segundo conjunto de transdutores. Esta versatilidade permite estratégias de medição impossíveis com a tecnologia tradicional. As empresas implantam programas de medição tática-instalando medidores temporariamente para diagnosticar problemas de eficiência e, em seguida, realocando-os para outras áreas problemáticas-maximizando o ROI da instrumentação.
Pilar 2: Integridade de Medição em Ambientes Desafiadores
Os medidores de fixação oferecem melhor precisão do que alguns medidores tradicionais, mesmo ao medir líquidos com pequenas quantidades de partículas ou com alterações de temperatura, viscosidade, densidade ou pressão. A moderna tecnologia-de tempo de trânsito, especialmente em modelos avançados de 2025, atinge precisão de ±0,5% a ±2%, dependendo do tamanho do tubo e das características do fluido.
O mecanismo subjacente a esse desempenho envolve processamento sofisticado de sinais. O dispositivo usamedidor de fluxo ultrassônicosensores para detectar a velocidade do fluxo, com ondas sonoras viajando a montante e a jusante através do líquido-as ondas a montante movem-se mais lentamente devido à direção do fluxo, enquanto as ondas a jusante se movem mais rapidamente. Algoritmos avançados em unidades-de geração atuais compensam variações na espessura da parede do tubo, alterações nas propriedades dos fluidos e fatores ambientais que anteriormente limitavam a precisão da medição.
Validação de desempenho-real:
Uma empresa de SaaS B2B que opera sistemas de resfriamento em três data centers instalou medidores clamp-on para monitoramento de energia. Ao longo de 18 meses, os medidores mantiveram a calibração dentro de ±1% sem ajuste, enquanto os medidores de turbina em linha legados em circuitos adjacentes exigiram três ciclos de recalibração. Os custos de calibração evitados (US$ 2.400 por ciclo e por metro) excederam o limite do preço de compra do sistema.
Para aplicações de águas residuais, dispositivos sem requisitos de fluxo mínimo podem registrar com precisão velocidades de fluxo tão baixas quanto 1 cm/s, o que é crucial para detectar vazamentos durante horas mínimas de uso. Essa sensibilidade permitiu que um município alemão identificasse € 127.000 em perdas anuais de água devido a vazamentos na rede de distribuição que ocorreram apenas durante períodos de baixa-demanda.
Pilar 3: Compatibilidade Química e Melhoria da Segurança
Os medidores de fixação não possuem partes molhadas, não criando problemas de compatibilidade química e não exigindo peças móveis ou manutenção. Essa vantagem fundamental do projeto remodela os perfis de risco para instalações que lidam com produtos químicos agressivos, produtos farmacêuticos de alta-pureza ou produtos-de qualidade alimentar, onde a prevenção de contaminação é crítica.
Um fabricante de produtos químicos especializados que processa derivados de ácido sulfúrico eliminou seis incidentes de falha de medidores em linha anualmente após mudar para a tecnologia clamp-on. Falhas anteriores exigiram paralisações de emergência, implantação de equipes de materiais perigosos e relatórios de incidentes da EPA-cada um custando entre US$ 15.000 e US$ 40.000 em despesas de resposta direta, além das perdas de produção.
As implicações de segurança vão além da exposição química. Nenhuma soldagem significa ausência de peças extras, economizando mão de obra e custos, ao mesmo tempo que evita vazamentos e contaminação. Instalações em atmosferas explosivas beneficiam-se particularmente-a instalação não requer licenças de trabalho a quente, isolamentos de sistema comprimido ou presença de fontes de ignição perto de fluxos de processo inflamáveis.
Considerações de implantação: onde a tecnologia encontra a realidade
Requisitos de tubos e fluidos
Nem todas as aplicações se adaptam igualmente bem à tecnologia de fixação. O desempenho depende muito do material do tubo, da condição da parede e das características do fluido. Tubos com acúmulo ou espessura de parede incomum podem afetar as leituras, embora com instalação e calibração adequadas, os medidores de vazão de fixação forneçam dados comparáveis aos medidores intrusivos tradicionais.
Condições ideais de implantação:
Materiais do tubo: Aço carbono, aço inoxidável, PVC, cobre, PVDF, PTFE
Tamanhos de tubos: diâmetro de 0,5 a 160 polegadas (depende do modelo-)
Requisitos de fluido: Líquidos homogêneos com<5% gas or particulate content for transit-time models
Locais de instalação: Tubos retos com mínima perturbação do fluxo
Unidades avançadas como o Prosonic Flow P 500 mantêm a precisão mesmo quando montadas com entradas curtas graças à função FlowDC e podem medir fluidos de até 550 graus com sensores de alta-temperatura. Esses recursos ampliaram a aplicabilidade em setores industriais que antes exigiam soluções em linha.
Limitações e Mitigação de Precisão
A montagem externa pode levar a discrepâncias de medição em comparação com medidores em linha, especialmente em tubos com condições de fluxo irregulares ou composições líquidas variadas. A compreensão dessas limitações orienta a seleção da tecnologia apropriada.
A limitação-do tempo de trânsito nos medidores exige fluidos limpos e-monofásicos. Para líquidos sujos com sólidos suspensos ou conteúdo significativo de bolhas, a pinça Doppler nos medidores de vazão funciona transmitindo ondas ultrassônicas que são refletidas de volta por partículas ou bolhas no fluido que flui, usando a mudança de frequência para calcular a velocidade do fluxo. No entanto, a precisão depende do movimento das partículas na velocidade do fluido-uma condição não garantida em todas as aplicações.
A qualidade da instalação afeta drasticamente o desempenho. O posicionamento do transdutor, a aplicação do composto de acoplamento e a condição do tubo nos locais dos sensores influenciam a qualidade do sinal. A instalação profissional ou o treinamento abrangente eliminam a maioria dos problemas de precisão atribuíveis à implantação, e não às limitações tecnológicas.
Aplicações Estratégicas em Setores Industriais
Infraestrutura de Água e Águas Residuais
Fixe o medidor de vazão ultrassônicooferecem vantagens significativas em termos de facilidade de instalação, manutenção mínima e redução do tempo de inatividade do sistema, tornando-os ideais para aplicações de gerenciamento de água. As autoridades municipais de abastecimento de água utilizam estes dispositivos para programas de detecção de fugas, medição distrital e monitorização do consumo sem interromper o serviço.
A cidade de Wuppertal, na Alemanha, implantou uma rede de medidores de pinça conectados via LoRaWAN para monitoramento contínuo. Esses medidores não exigem nenhuma modificação na tubulação ou extensas obras de engenharia civil, reduzindo os custos e o tempo de instalação, ao mesmo tempo em que minimizam os transtornos ao público e ao meio ambiente. O sistema identificou vazamentos que representam 12% da produção diária de água três meses após a implantação.
Processamento Químico e Petroquímico
As pinças ultrassônicas nos medidores podem ser instaladas a qualquer momento, em locais difíceis e com zero contaminação do processo. Esse recurso é essencial em fábricas de produtos químicos onde os requisitos de pureza do produto ou as classificações de atmosfera explosiva restringem as opções de instrumentação em linha.
Um fabricante especializado em polímeros precisava de medição de vazão em 14 locais que manuseavam reagentes pirofóricos. A instalação por fixação eliminou o trabalho a quente em áreas classificadas como perigosas, reduzindo o tempo de licenciamento do projeto de nove semanas para três dias. O cronograma reduzido possibilitou iniciativas de otimização da produção que geraram US$ 320.000 em ganhos anuais de eficiência.
HVAC e sistemas prediais
Os profissionais de projeto e construção de edifícios preferem medidores de fixação porque eles fornecem medições consistentemente precisas para um gerenciamento preciso da água e têm baixo custo de propriedade. Os sistemas de gerenciamento de energia em edifícios comerciais implantam esses dispositivos para sub{1}medição de inquilinos, monitoramento de torres de resfriamento e verificação de eficiência.
Um complexo de escritórios de 1,2 milhão de pés quadrados implementou medidores de fixação em circuitos de água gelada atendendo 40 espaços de inquilinos. A instalação não{3}invasiva preservou os acabamentos arquitetônicos e evitou a interrupção do locatário. Os dados de medição permitiram uma alocação precisa de custos e identificaram desequilíbrios no sistema, gerando US$ 180.000 em desperdício anual de energia.
Fabricação de semicondutores e produtos farmacêuticos
Os requisitos de processo de alta{0}}pureza tornam a prevenção de contaminação fundamental. Os alicate medidores são a solução para fluidos corrosivos onde a compatibilidade de materiais é um problema e para ambientes sanitários, instalados na parte externa da tubulação existente. Os ambientes de salas limpas se beneficiam principalmente da -nenhuma introdução de materiais estranhos em sistemas de tubulação ultra{4}}limpos.
Um fabricante de API farmacêutico mediu água deionizada e fluxos de solvente em todas as instalações de produção usando tecnologia clamp on. A abordagem atendeu aos requisitos de PAT (Tecnologia Analítica de Processo) da FDA, mantendo o status de validação do sistema.-a instalação do medidor em linha exigiria uma revalidação que custaria aproximadamente US$ 150.000 por linha de produção.
Análise do custo total de propriedade
Comparação financeira-de cinco anos
A análise dos custos do ciclo de vida revela onde a tecnologia de fixação oferece vantagem financeira:
Investimento de capital inicial:
Sistema de fixação (por ponto): US$ 2.500 a US$ 8.000 dependendo das especificações
Medidor magnético em linha: US$ 1.800 a US$ 5.000 (apenas dispositivo)
Custos de instalação em linha: US$ 3.000 a US$ 12.000 (corte, soldagem, tempo de inatividade)
Custos de instalação fixos: $ 200- $ 800 (mão de obra de montagem)
Custos operacionais anuais:
Manutenção fixa: $ 50- $ 150 (limpeza do sensor, verificação)
Manutenção em linha: US$ 400 a US$ 1.200 (recalibração, substituição de vedação, limpeza de sensor)
Tempo de inatividade para manutenção: fixação de US$ 0 vs. US$ 800 a US$ 3.000 em linha
Ao longo de cinco anos, uma instalação com 20 pontos de medição obtém US$ 180.000-US$ 420.000 em economia total com a implantação de tecnologia clamp-on em vez de tecnologia inline. Este cálculo exclui custos evitados decorrentes de incidentes de vazamento, eventos de contaminação de produtos ou paradas não planejadas – todos mais frequentes em instalações em linha.
Fatores de aceleração do ROI
Certos contextos operacionais amplificam os retornos financeiros:
Fluxos de produtos-de alto valor:Quando os fluidos medidos custam de US$ 50 a US$ 500 por galão, evitar até mesmo pequenas perdas causadas por vedações de medidores em linha ou vazamentos na instalação gera economias substanciais.
Modificações frequentes do sistema:Os processos de reconfiguração das instalações economizam anualmente entre US$ 15.000 e US$ 40.000 por ciclo de modificação usando pinças relocáveis em medidores em vez de reinstalar dispositivos em linha.
Requisitos de inspeção regulatória:Os setores que enfrentam exigências periódicas de verificação de fluxo (produtos farmacêuticos, processamento de alimentos) alcançam uma validação 3-4x mais rápida usando medição não invasiva.
Estrutura de seleção de tecnologia
Matriz de Critérios de Decisão
Escolha a tecnologia de fixação quando:
O encerramento do processo para instalação é caro ou operacionalmente proibitivo
Medição de fluidos corrosivos, de alta{0}}pureza ou perigosos
Medição temporária ou verificação portátil necessária
O acesso para manutenção aos medidores em linha é difícil ou perigoso
Existem preocupações de compatibilidade química com materiais molhados
O tamanho ou material do tubo torna a instalação em linha cara
Considere alternativas in-line quando:
Transferência de custódia ou medição fiscal que exige maior precisão
Medição de vapor, fluxos multifásicos ou líquidos altamente aerados
Velocidades de fluxo muito baixas (abaixo de 0,3 pés/s) precisam de medição
A condição do tubo é ruim (incrustações pesadas, paredes irregulares)
Instalação fixa-de longo prazo em condições ideais
Muitas instalações implantam estratégias híbridas-medidores em linha para pontos críticos de transferência de custódia, fixam dispositivos para monitoramento operacional e aplicativos de otimização.
Melhores práticas de implementação
A implantação bem-sucedida requer atenção a vários fatores:
Levantamento e planejamento do local:Identifique locais de medição com tubulações retas adequadas (normalmente 10D a montante, 5D a jusante no mínimo). Documente os materiais dos tubos, a espessura da parede e as características do fluido.
Instalação ou treinamento profissional:Embora comercializado como fácil de usar, o desempenho ideal requer posicionamento e acoplamento adequados do transdutor. A instalação profissional inicial ou o treinamento abrangente evitam erros de medição.
Protocolos de verificação:Estabeleça verificações de precisão de linha de base usando medidores de referência portáteis ou comparando com cálculos de processo. A verificação periódica garante desempenho contínuo.
Integração de dados:Os medidores de pinça modernos oferecem vários protocolos de comunicação. Unidades equipadas com saídas de pulso para registro de dados e saídas de 4 a 20 mA para integração em sistemas de controle, além de recursos de comunicação Modbus RS485, suportam aquisição de dados e controle de processo eficientes. Planeje a arquitetura de integração durante a especificação inicial.
Trajetória Futura e Capacidades Emergentes
Inovações recentes, como o Prosonic Flow P 500, vencedor do AMA Innovation Award 2025, demonstram o avanço contínuo da tecnologia na medição de vazão ultrassônica com pinça. O desenvolvimento atual concentra-se em diversas áreas:
Faixas de temperatura estendidas:Sensores de alta-temperatura agora permitem medições de até 550 graus (1.022 graus F), expandindo a aplicação para retorno de condensado de vapor, sistemas de óleo térmico e fluxos de processos quentes.
Processamento de sinal de inteligência artificial:Algoritmos de aprendizado de máquina melhoram a precisão em condições desafiadoras de fluidos, compensando automaticamente bolhas de gás, partículas e distorções do perfil de fluxo.
Redes de sensores sem fio:Unidades-alimentadas por bateria com LoRaWAN ou conectividade celular facilitam a implantação em locais remotos ou em instalações amplas sem investimento em infraestrutura.
Diagnóstico integrado:Modelos avançados fornecem monitoramento-das condições dos tubos em tempo real, detectando alterações na espessura da parede causadas por corrosão ou acúmulo de revestimento interno que podem afetar o fluxo ou indicar degradação do tubo.
A progressão tecnológica sugere que os medidores de pinça irão conquistar uma participação cada vez maior no mercado em aplicações tradicionalmente dominadas por dispositivos em linha. À medida que a precisão melhora e a capacidade se expande, as vantagens fundamentais da medição não{1}invasiva tornam-se disponíveis para faixas mais amplas de aplicações.
Perguntas frequentes
Que precisão a fixação dos medidores de vazão de líquido pode alcançar?
Os modernos medidores de fixação alcançam precisão de até ±0,5%, com desempenho típico de ±1% a ±2%, dependendo do tamanho do tubo e das características do fluido. A precisão depende da instalação adequada, da condição do tubo e das propriedades do fluido. Calibração e verificação profissionais garantem desempenho especificado.
Esses medidores podem medir o fluxo em ambas as direções?
Os medidores de vazão ultrassônicos clamp fornecem medições de vazão a jusante e a montante, permitindo o monitoramento de vazão bidirecional. Esse recurso é valioso em sistemas com padrões de fluxo reversos, como circuitos de bombas de calor ou sistemas de processo com modos de operação-que mudam de direção.
Quanto tempo normalmente leva a instalação?
Os medidores de vazão de fixação podem ser instalados de forma rápida e fácil, sem interromper o fluxo ou comprometer a integridade da tubulação. A instalação típica requer de 30 a 90 minutos por ponto de medição, incluindo montagem do transdutor, aplicação do composto de acoplamento e configuração do sistema. Nenhuma modificação do tubo ou encerramento do processo é necessária.
Esses medidores funcionam em todos os materiais de tubos?
Os medidores de fixação são adequados para tubos feitos de vários materiais, incluindo metal, plástico e concreto. O desempenho varia de acordo com o material-tubos metálicos geralmente fornecem melhores resultados, enquanto tubos revestidos (especialmente concreto ou fibra de vidro) podem reduzir a precisão. Consulte as especificações do fabricante para compatibilidade de materiais específicos.
Que tipos de fluidos não podem ser medidos com medidores de pinça?
A braçadeira-de tempo de trânsito nos medidores exige fluidos homogêneos, sem bolhas excessivas de gás ou sólidos suspensos. Para fluidos multifásicos contendo bolhas ou partículas, a pinça Doppler nos medidores de vazão fornece uma tecnologia alternativa. No entanto, pastas muito sujas ou fluidos com alto teor de gás podem exigir alternativas de medição em linha.
Com que frequência os medidores de vazão de fixação requerem manutenção?
Esses medidores não possuem partes móveis e nunca tocam o fluido interno, o que reduz ou elimina significativamente os requisitos de manutenção. A manutenção típica envolve limpeza periódica do sensor e verificações anuais. Nenhuma recalibração, substituição de vedação ou manutenção de componentes internos é necessária durante a operação normal.
Principais conclusões
A instalação não{0}invasiva elimina o encerramento do processo, a modificação do tubo e os custos associados que podem exceder US$ 10.000 por ponto de medição para alternativas em linha
Componentes com zero contato oferecem vantagens de compatibilidade química e eliminam riscos de contaminação essenciais para aplicações farmacêuticas, de{0}qualidade alimentícia e de alta-pureza
As unidades modernas alcançam precisão de ±0,5% a ±2% enquanto exigem manutenção mínima, reduzindo os custos operacionais de cinco{2}}anos em 60-75% em comparação com tecnologias em linha
A implantação estratégica permite flexibilidade operacional-unidades portáteis validam o desempenho do sistema, diagnosticam problemas e otimizam processos sem compromissos permanentes de instalação
