Medidor ultrassônico de vazão de líquidos: princípios, precisão e aplicações
Os medidores ultrassônicos de vazão de líquidos medem a velocidade do fluido usando ondas sonoras de alta-frequência-geralmente acima de 25 kHz-para calcular taxas de vazão volumétrica sem obstruir o caminho do fluxo. Esses dispositivos utilizam medição diferencial de tempo de trânsito ou detecção de mudança de frequência Doppler, dependendo das características do fluido e dos requisitos da aplicação.
Princípios de operação do medidor de vazão ultrassônico de líquidos Transit-Time
Os medidores de vazão ultrassônicos de líquido-de tempo de trânsito, também chamados de medidores de tempo-de-voo, representam a configuração mais amplamente implantada para medição de líquidos limpos. O princípio fundamental explora como o movimento do fluido afeta a velocidade de propagação do sinal ultrassônico através do meio medido.
Funcionalidade do transdutor piezoelétrico em medidores ultrassônicos de vazão de líquidos
Cristais piezoelétricos formam os principais elementos sensores em medidores ultrassônicos de vazão de líquidos, funcionando bidirecionalmente como transmissores e receptores. Quando a corrente elétrica flui através desses cristais cerâmicos, eles se deformam mecanicamente-criando ondas de pressão ultrassônicas em frequências que variam de 500 kHz a 2,0 MHz para aplicações líquidas. Esta conversão eletromecânica permite a geração de pulsos acústicos precisamente cronometrados.
O efeito piezoelétrico reverso permite que os mesmos cristais detectem o retorno das ondas ultrassônicas, convertendo as vibrações mecânicas novamente em sinais elétricos mensuráveis. Essa funcionalidade dupla elimina a necessidade de componentes separados de transmissor e receptor, simplificando o projeto do medidor de vazão de líquido ultrassônico e melhorando a simetria da medição.
Os modernos medidores ultrassônicos de vazão de líquidos posicionam os transdutores em ângulos cuidadosamente calculados-geralmente de 45 a 60 graus-em relação ao eixo do tubo. Esta orientação angular cria caminhos acústicos diagonais que maximizam a sensibilidade à velocidade do fluxo axial, mantendo a intensidade do sinal adequada em diâmetros de tubo de 6 mm a mais de 1.600 mm.
Medição diferencial de tempo-de{1}}voo em medidores ultrassônicos de vazão de líquidos
A sequência de medição alterna pulsos ultrassônicos entre pares de transdutores, primeiro transmitindo a jusante (com direção de fluxo) e depois a montante (contra a direção de fluxo). O movimento fluido cria assimetria mensurável nesses tempos de trânsito.
Os sinais ultrassônicos a jusante viajam mais rápido porque combinam a velocidade do som no meio estacionário com o componente de velocidade adicional do fluido que flui. Por outro lado, os sinais upstream encontram resistência do fluxo que se aproxima, estendendo seu tempo de trânsito. Esse diferencial varia de nanossegundos em fluidos de{2}}movimento lento a microssegundos em aplicações de alta-velocidade.
A relação matemática deriva da adição vetorial da velocidade acústica e da velocidade do fluido. Para uma distância de separação do transdutor L e um ângulo de montagem θ, o cálculo da velocidade torna-se independente da velocidade absoluta do som-uma vantagem crucial que permite que os medidores ultrassônicos de vazão de líquidos funcionem em diversos tipos de fluido sem calibração-específica do fluido.
Os medidores de vazão de líquidos ultrassônicos calculam a vazão independentemente da velocidade do som, permitindo a medição de todos os fluxos de hidrocarbonetos, gases, petróleo bruto, produtos refinados e gases liquefeitos de petróleo sem recalibração. Essa versatilidade decorre da técnica de medição diferencial que cancela inerentemente a variável da velocidade-do-som.
Configuração-de vários caminhos para melhoria da precisão do medidor de vazão ultrassônico de líquidos
Os medidores de vazão ultrassônicos de líquido{0}}de trajeto único medem a velocidade ao longo de uma corda diagonal através do tubo. Esta configuração é suficiente para perfis de fluxo simétricos totalmente desenvolvidos, mas introduz erros quando existem turbulência, redemoinho ou distribuições de velocidade assimétricas.
Os medidores de vazão de líquido ultrassônicos de múltiplos{0}caminhos somam as velocidades ponderadas do fluido em todo o diâmetro do medidor usando técnicas de integração gaussiana para converter velocidades de caminho individuais em fluxo volumétrico. Duas-configurações de caminho adicionam redundância e melhoram a compensação do perfil. Projetos de quatro{4}}caminhos e oito{5}}caminhos alcançam precisão na transferência-de custódia por meio da velocidade de amostragem em diversas posições radiais.
Medidores de vazão ultrassônicos de líquidos de oito{0}}caminhos, como o Rosemount 3418, fornecem mudanças máximas de precisão permitidas de ±0,167% em comparação com padrões de referência internacionais, mesmo sob condições de vazão perturbadas. Este nível de desempenho suporta a transferência de custódia de gás natural, onde um erro de medição tão pequeno quanto 0,25% se traduz em quase US$ 500.000 de risco financeiro anual em 3 milhões de metros cúbicos padrão por dia a US$ 5 por milhão de BTU.
Os caminhos acústicos adicionais permitem diagnósticos avançados impossíveis com medidores de vazão ultrassônicos de líquido de{0}caminho único. Perfis de velocidade assimétricos, detecção de turbilhão e monitoramento de degradação do transdutor aproveitam as informações diferenciais de diversas medições simultâneas na seção transversal-do fluxo.
Princípios de medição do medidor de vazão líquido ultrassônico Doppler
Os medidores de vazão de líquidos ultrassônicos Doppler operam com uma física fundamentalmente diferente das variantes-de tempo de trânsito, o que os torna adequados para aplicações em que a tecnologia-de tempo de trânsito falha.
Detecção de mudança de frequência em medidores de vazão de líquidos ultrassônicos Doppler
Os medidores de vazão ultrassônicos Doppler transmitem sinais ultrassônicos para o fluido e medem a mudança de frequência causada por reflexões de partículas suspensas, bolhas ou gás dentro do líquido, com essa mudança de frequência proporcional à velocidade do fluido em movimento. Este princípio de medição reflete a detecção de velocidade do radar policial-a frequência das mudanças de energia refletida com base na velocidade do objeto refletido.
A frequência transmitida normalmente varia de 1 a 5 MHz. Quando as ondas ultrassônicas encontram partículas em movimento viajando com velocidade V, o sinal refletido retorna com uma frequência alterada. A magnitude deste desvio Doppler fornece uma medição direta da velocidade das partículas, que se aproxima da velocidade do fluido a granel quando as partículas se distribuem uniformemente por todo o fluxo.
Requisitos de refletor para medidores de vazão de líquidos ultrassônicos Doppler
Os medidores de vazão de líquidos ultrassônicos Doppler exigem que os líquidos contenham partículas-partículas sólidas ou bolhas de ar arrastadas-que reflitam as ondas de ultrassom, tornando essa técnica inadequada para líquidos sem partículas. As concentrações mínimas de partículas normalmente excedem 100 partes por milhão de sólidos ou bolhas maiores que 100 mícrons para gerar uma intensidade de sinal refletida adequada.
Águas residuais, lamas, suspensões de polpa e fluxos de processo aerados contêm naturalmente refletores suficientes para a operação do medidor de vazão de líquido ultrassônico Doppler. Por outro lado, água desionizada, produtos químicos filtrados e solventes purificados não possuem as descontinuidades necessárias.-essas aplicações exigem tecnologia de tempo de trânsito-em vez disso.
A distribuição do tamanho das partículas afeta a precisão da medição. Partículas muito pequenas (abaixo de 30 mícrons) podem não refletir sinais de forma eficaz em frequências comuns de transdutores. Partículas extremamente grandes ou acúmulo de sedimentos próximos aos locais de montagem do transdutor podem atenuar excessivamente os sinais, degradando a qualidade da medição.
Doppler vs. Transit-Seleção de tecnologia de medidor ultrassônico de fluxo de líquido por tempo
Os medidores de vazão de líquidos ultrassônicos{0}}de tempo de trânsito são adequados para líquidos limpos, homogêneos,-monofásicos com conteúdo de partículas ou ar baixo a moderado, proporcionando precisão de ±1% ou melhor em aplicações com perfis de vazão estáveis. Esses medidores dominam a transferência de custódia, a medição de produtos químicos puros e a medição de água potável.
Os medidores de vazão de líquidos ultrassônicos Doppler são excelentes ao lidar com água gaseificada, lamas ou fluxos de resíduos industriais que contêm naturalmente sólidos ou bolhas de gás. Sua tolerância a fluidos contaminados os torna padrão no tratamento de águas residuais, lamas de mineração e fluxos de processamento de alimentos contendo partículas.
Os medidores de vazão de líquidos ultrassônicos híbridos incorporam ambas as tecnologias, alternando automaticamente entre o tempo de trânsito e os modos Doppler com base nas concentrações de partículas detectadas. Quando partículas ou sedimentos são detectados, esses medidores passam do modo-de tempo de trânsito para o modo Doppler para manter a precisão da medição de vazão. Essa adaptabilidade é valiosa em aplicações com composição de fluido variável, embora medidores de vazão de líquidos ultrassônicos híbridos normalmente custem 30-50% mais do que variantes de tecnologia única.
Especificações de precisão do medidor de vazão líquido ultrassônico e fatores de influência
A precisão representa o parâmetro crítico de desempenho que distingue os níveis de qualidade do medidor de vazão de líquido ultrassônico e determina as aplicações apropriadas.
Faixas de precisão de linha de base para medidores de vazão de líquidos ultrassônicos
A precisão típica do medidor de vazão de líquido ultrassônico varia de 0,7% a 1% da leitura para modelos industriais padrão. Esta especificação se aplica sob condições ideais -perfis de vazão totalmente desenvolvidos, transdutores limpos, trechos de tubos retos devidamente condicionados e fluidos dentro da faixa validada do medidor.
Medidores de vazão de líquidos ultrassônicos de precisão projetados para aplicações exigentes alcançam precisão entre ±1% e ±2% em ambientes industriais comuns, com modelos de transferência de custódia de alta-especificação atingindo ±0,5% ou melhor. Essas tolerâncias mais rígidas exigem configurações de-caminhos múltiplos, compensação de temperatura e protocolos de calibração rigorosos.
Medidores de vazão de líquidos ultrassônicos avançados que utilizam métodos de processamento de sinais de{0}correlação cruzada demonstram erros de indicação relativos absolutos que não excedem 0,815% com repetibilidade inferior a 0,150%. Esses instrumentos-de pesquisa operam em condições extremas-velocidades de fluidos de até 26 m/s e diâmetros de tubos de DN6 a DN1600, expandindo as capacidades do medidor de vazão de líquido ultrassônico além dos limites tradicionais.
A pinça portátil-em medidores de vazão de líquidos ultrassônicos normalmente especifica uma precisão entre 1% e 5% quando configurada corretamente. A tolerância mais ampla reflete os desafios na determinação precisa dos parâmetros do tubo (espessura da parede, propriedades acústicas do material, condição interna) e na obtenção do alinhamento ideal do transdutor sem acessórios de instalação permanentes.
Fatores de instalação que afetam a precisão do medidor de vazão líquido ultrassônico
O desenvolvimento do perfil de fluxo influencia criticamente o desempenho do medidor de vazão de líquido ultrassônico. A turbulência de cotovelos, válvulas, bombas ou redutores cria distribuições de velocidade assimétricas que os medidores-de caminho único não conseguem caracterizar adequadamente.
Os fabricantes recomendam colocar medidores de vazão de líquido ultrassônicos em pelo menos 10 diâmetros de tubo a jusante dos distúrbios, embora certos tipos de obstrução exijam mais de 10 diâmetros para medições com precisão de 5%. Um cotovelo de 90{6}}graus, por exemplo, gera rotação de fluxo secundário (redemoinho) que persiste por 30-40 diâmetros a jusante, enquanto válvulas parcialmente fechadas criam perfis de velocidade semelhantes a jatos, exigindo distâncias de recuperação ainda maiores.
Medidores de vazão de líquido ultrassônicos instalados com curso reto insuficiente apresentam desvio de precisão característico. O medidor pode calibrar corretamente sob condições de teste, mas produzir erros sistemáticos durante a operação real quando a instalação cria perfis de fluxo diferentes daqueles presentes durante a calibração.
As palhetas de endireitamento de fluxo não devem ser usadas em medidores de vazão de líquidos ultrassônicos porque elas alteram drasticamente o perfil de velocidade, normalmente introduzindo erros de medição em vez de melhorar a precisão. A forma alterada do perfil-achatada pelo condicionador de fluxo-difere do perfil naturalmente desenvolvido que o algoritmo de integração de velocidade do medidor espera.
Influências ambientais e de propriedades de fluidos no desempenho do medidor de vazão ultrassônico de líquidos
A temperatura afeta a precisão do medidor de vazão de líquido ultrassônico por meio de vários mecanismos. A expansão térmica altera as dimensões do tubo, alterando as relações geométricas que o cálculo do fluxo assume. Mais significativamente, a temperatura modifica a velocidade do som no fluido medido.
Os medidores de vazão ultrassônicos de líquidos são afetados pelas propriedades acústicas do fluido e podem ser afetados pela temperatura, densidade, viscosidade e partículas suspensas. Medidores de vazão ultrassônicos avançados incorporam compensação automática de temperatura usando sensores RTD integrados ou externos, ajustando continuamente a velocidade-do-valor do som usado nos cálculos de velocidade.
A condição da parede do tubo introduz incerteza de medição para medidores-de vazão de líquidos ultrassônicos. A incrustação interna, a corrosão ou o acúmulo de revestimento alteram o limite de impedância acústica entre a parede do tubo e o fluido, atenuando os sinais ultrassônicos. Os medidores de vazão ultrassônicos{3}}de fixação para líquidos podem ser usados em quase todos os materiais de tubulação, exceto tubos com revestimentos- soltos, com precisão de medição alcançável de 2 a 5% do valor medido, embora os erros possam aumentar com diâmetros de tubos pequenos e viscosidades mais altas.

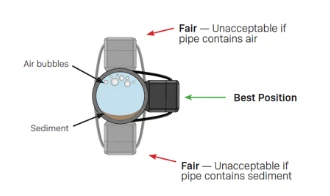

O arrastamento de gás representa desafios para ambos os tipos de medidores de vazão de líquidos ultrassônicos. Pequenas bolhas dispersas espalham energia ultrassônica em sistemas de{1}tempo de trânsito, enfraquecendo os sinais recebidos e potencialmente causando interrupções na medição. Nos medidores de vazão de líquidos ultrassônicos Doppler, as bolhas servem como refletores-mas a aeração excessiva cria saturação de sinal onde múltiplas reflexões interferem destrutivamente.
Configurações-de medidor de vazão de líquido ultrassônico em linha vs.
Os medidores ultrassônicos de vazão de líquidos são implantados em duas estratégias de montagem fundamentalmente diferentes, cada uma oferecendo vantagens distintas para requisitos de aplicação específicos.
Fixação-na instalação e desempenho do medidor ultrassônico de vazão de líquidos
Os medidores-de vazão de líquido ultrassônicos de fixação usam transdutores que detectam e medem taxas de vazão do lado de fora da tubulação sem qualquer interrupção no fluxo ou no processo. Suportes de montagem ou sistemas de trilhos posicionam os transdutores na parte externa do tubo, com composto de acoplamento acústico garantindo a transmissão de energia ultrassônica através da interface do transdutor do tubo-.
A instalação não{0}invasiva elimina requisitos de soldagem, corte ou encerramento de processos. As instalações podem adicionar medições de vazão à infraestrutura de tubulação existente em questão de horas, em vez de dias. Esse recurso é inestimável para solução de problemas, medições temporárias durante a manutenção ou verificação de outros instrumentos sem perturbar as operações.
Os medidores de vazão ultrassônicos{0}}de fixação mantêm a versatilidade medindo o fluxo de fora do tubo, tornando-os adequados para aplicações onde o acesso ao tubo permanece limitado ou a interrupção do fluxo não é uma opção. Linhas de serviço perigosas, sistemas de alta-pressão e aplicações sanitárias se beneficiam da montagem externa que evita a criação de penetrações adicionais que exigem certificação ou validação.
O caminho ultrassônico através das paredes do tubo introduz complexidade de medição. A atenuação do sinal aumenta com a espessura da parede-pesada-o tubo de parede 160 apresenta maiores desafios do que o tubo 10. As propriedades acústicas do material do tubo variam significativamente: o aço transmite ultrassom de forma eficiente, enquanto certos plásticos e compósitos causam absorção excessiva.
Os arranjos de transdutores montados externamente não exigem corte de tubo para instalação e fornecem medições rápidas e de baixo custo, embora o som deva viajar do transdutor através da parede externa do tubo até o fluido, com a Lei de Refração de Snell causando mudanças de ângulo quando as ondas acústicas impactam os limites do tubo. Essas refrações complicam os cálculos geométricos, exigindo conhecimento preciso dos parâmetros do tubo para manter a precisão.
Design e vantagens do medidor de vazão ultrassônico de líquido em linha
Os medidores ultrassônicos de vazão de líquidos em linha, também chamados de medidores de carretel ou de inserção, integram transdutores diretamente no corpo do medidor ou penetram na parede do tubo para colocar elementos sensores em contato direto com o fluido medido.
Os transdutores molhados eliminam as perdas de sinal da transmissão da parede do tubo, melhorando as relações sinal-para{1}}ruído e permitindo a medição em aplicações onde os medidores de vazão ultrassônicos de fixação-de líquidos falham em-tubos com paredes muito espessas-, materiais compostos ou tubos com propriedades de parede desconhecidas ou variáveis.
Os medidores de tempo de trânsito de múltiplos-percursos utilizam sensores de inserção posicionados em contato direto com o fluido, com caminhos de som deslocados do plano-médio do tubo. Esse arranjo permite configurações de quatro-caminhos e oito{4}}caminhos onde a fixação-na montagem exigiria quantidades excessivas de transdutores e sistemas de suporte complexos.
Os medidores de vazão de líquidos ultrassônicos em linha chegam calibrados de fábrica-com relações geométricas fixas e conhecidas entre transdutores. A instalação não requer medição de parâmetros de tubos, inserção de propriedades de materiais ou-ajuste fino de posições de transdutores-fontes de possíveis erros em sistemas de fixação-. Essa precisão torna as configurações em linha obrigatórias para aplicações de transferência de custódia que exigem precisão de ±0,5% ou melhor.
As compensações-incluem custos de instalação mais elevados (corte de seções de tubos, soldagem de flanges, desligamento de processos), queda de pressão das saliências do transdutor e componentes molhados que exigem compatibilidade com fluidos de processo. Os medidores de vazão de líquidos ultrassônicos em linha tornam-se instalações permanentes, sem a portabilidade das variantes de fixação-.
Aplicações Industriais para Medidores Ultrassônicos de Vazão de Líquidos
A adoção de medidores de vazão ultrassônicos para líquidos abrange diversos setores, com seleção de tecnologia orientada por demandas específicas de aplicação e características do fluido.
Medição de transferência de custódia usando medidores de vazão de líquidos ultrassônicos
O gasoduto RRB (Rostock-Böhlen) na Alemanha, que movimenta nafta, condensado, pentano, gás liquefeito C3+ e petróleo bruto ao longo de 430 km a DN 400 e PN 90 bar, utiliza medidores ultrassônicos de vazão de líquidos KROHNE ALTOSONIC V-os únicos dispositivos certificados para transferência de custódia de líquidos que não sejam água nesta aplicação. Estas instalações demonstram a maturidade da tecnologia ultrassônica para medição fiscal, onde a precisão impacta diretamente a receita.
As aplicações de transferência de custódia priorizam a rastreabilidade, a auditabilidade e a quantificação de incertezas. A ISO 17089-1:2019 especifica requisitos para medidores ultrassônicos usados na transferência de custódia e medição de alocação, abrangendo construção, desempenho, calibração, diagnóstico para verificação de medidores e características de saída. A conformidade com tais normas proporciona defensabilidade legal para transações comerciais.
Os medidores de vazão de líquidos ultrassônicos em linha de múltiplos-caminhos dominam a transferência de custódia porque sua precisão superior justifica custos de capital mais elevados. Instalações que medem milhões de dólares em transferências diárias de produtos não podem aceitar a incerteza de ±2-5% típica de instalações de restrição- - mesmo um erro de 0,25% cria uma exposição financeira substancial ao longo do tempo.
Implantações de medidores de vazão de líquidos ultrassônicos para água e águas residuais
Os sistemas municipais de água e esgoto geralmente usam medidores de vazão de líquidos ultrassônicos montados externamente porque a penetração do tubo não é necessária para a instalação. Essa característica não{1}invasiva elimina preocupações sobre a introdução de caminhos de contaminação na infraestrutura de água potável ou a criação de pontos de vazamento adicionais em redes de distribuição antigas.
As concessionárias implantam medidores ultrassônicos de vazão de líquidos para campanhas de detecção de vazamentos, estabelecimento de áreas de medição distritais e monitoramento temporário de vazão durante projetos de infraestrutura. A capacidade de instalar e realocar instrumentos rapidamente suporta programas de coleta de dados impossíveis com instalações permanentes.
Os medidores de vazão de líquidos ultrassônicos{0}}de tempo de trânsito realizam medições de água limpa com precisão de ±1%, enquanto as variantes Doppler atendem a aplicações de águas residuais e pluviais, onde sólidos suspensos e detritos desafiam outras tecnologias. Os medidores de vazão ultrassônicos de líquido-de canal aberto estendem a tecnologia para tubos parcialmente cheios e fluxos-de superfície livre comuns em sistemas de esgoto.
Aplicações de medidores de vazão de líquidos ultrassônicos para processamento químico e farmacêutico
Produtos químicos corrosivos atacam componentes molhados em medidores de vazão tradicionais, exigindo materiais de construção caros e substituição frequente. Os medidores de vazão ultrassônicos de líquidos montados externamente- evitam o contato com fluidos de processo, permitindo a medição de ácido sulfúrico, ácido clorídrico, hidróxido de sódio e outros produtos químicos agressivos, independentemente da corrosividade.
As aplicações sanitárias e farmacêuticas exigem caminhos de fluidos livres de contaminação que atendam aos requisitos do FDA 21 CFR Parte 11 e cGMP. Medidores de vazão de líquidos ultrassônicos não intrusivos preservam caminhos de fluxo higiênicos sem introduzir pernas mortas, fendas ou superfícies ásperas onde bactérias colonizam. Os operadores verificam o fluxo nas linhas de alimentação do biorreator, distribuição de água para injeção e sistemas de filtração estéreis sem comprometer as condições assépticas.
O processamento em lote requer proporções precisas de ingredientes, onde desvios causam produtos fora das{0}especificações. Os medidores ultrassônicos de vazão de líquidos com funções totalizadoras acumulam medições de volume para cada componente, garantindo a precisão da formulação. Sua capacidade bi-direcional acomoda fluxos reversos durante ciclos de enchimento/esvaziamento de tanques e operações de transferência de produtos.
HVAC e medição de energia com medidores ultrassônicos de vazão de líquidos
Prédios comerciais, hospitais, universidades e instalações industriais utilizam medidores ultrassônicos de vazão de líquidos para monitoramento de energia térmica. A medição do fluxo de água gelada e de água quente, combinada com a detecção de temperatura de fornecimento e retorno, permite a medição de BTU para faturamento de serviços públicos e otimização de energia.
Fixe-a instalação de medidores ultrassônicos de vazão de líquidos na infraestrutura HVAC existente sem interromper o serviço. Os edifícios adicionam subdivisão de energia a zonas, pisos ou espaços de inquilinos individuais, apoiando a alocação de custos e identificando equipamentos ineficientes através da análise de dados de consumo.
Os medidores de vazão de líquidos ultrassônicos projetados para aplicações HVAC combinam medição de vazão com RTDs PT100 duplos para cálculo diferencial de temperatura preciso, com compatibilidade BACnet e Modbus permitindo integração direta em sistemas de automação predial. Essa integração fornece visibilidade-do consumo de energia em tempo real nas plataformas de controle existentes.
As redes distritais de aquecimento e resfriamento que atendem a vários clientes de plantas centralizadas exigem precisão-do nível fiscal para um faturamento equitativo. Medidores de vazão ultrassônicos{2}}de tempo de trânsito certificados de acordo com os padrões OIML R75 e MID MI-004 operam em temperaturas de até 180 graus e pressões de acordo com PN40, atendendo aos requisitos regulatórios para aplicações de faturamento de energia térmica.
Calibração, verificação e diagnóstico do medidor de vazão líquido ultrassônico
Manter a precisão da medição requer verificação periódica e, quando necessário, recalibração para compensar a degradação do transdutor, alterações na instalação ou atualizações do padrão de referência.
Procedimentos de calibração de fábrica para medidores de vazão de líquidos ultrassônicos
A calibração ultrassônica do medidor de vazão de líquido emprega dispositivos padrão de vazão com certificados de verificação válidos, onde a incerteza dos resultados da medição não deve exceder 1/3 do valor de erro máximo permitido do medidor de vazão sendo testado. As instalações de calibração primária utilizam métodos gravimétricos (de massa), coleta volumétrica ou medidores de referência rastreáveis a padrões nacionais.
A calibração-multiponto abrange a faixa de vazão operacional do medidor, normalmente testando em 10%, 25%, 50%, 75% e 100% da vazão nominal máxima. Cada ponto de teste é repetido várias vezes para caracterizar a repetibilidade. A verificação da compensação de temperatura ocorre através da calibração em diversas temperaturas de fluido que representam as condições esperadas do processo.
Os medidores de vazão ultrassônicos de líquidos em linha chegam com dados de calibração de fábrica específicos para a configuração do transdutor instalado. Os números de série vinculam medidores físicos a certificados de calibração contendo curvas de desempenho, declarações de incerteza e condições de teste. Essa rastreabilidade apoia os requisitos do sistema de gestão da qualidade e a conformidade de auditoria.
Métodos de verificação de campo para medidores ultrassônicos de vazão de líquidos
As opções de verificação incluem o envio de medidores para a fábrica ou fornecedores independentes, ou o uso de medidores ultrassônicos de vazão de líquidos para aluguel com precisão significativamente melhor como referências de comparação, com medidores de fixação-ideais porque se prendem às tubulações existentes sem desligar o sistema. Essa abordagem-de verificação in situ evita a perda de produção e erros de reinstalação associados à remoção do medidor.
Medidores de vazão de líquidos ultrassônicos portáteis com especificações de precisão documentadas servem como padrões de campo. Os técnicos instalam temporariamente o medidor de referência adjacente à instalação permanente, coletam leituras simultâneas de vazão e calculam os desvios de medição. Discrepâncias que excedem os critérios de aceitação acionam ações corretivas-limpeza do transdutor, remontagem ou substituição do medidor.
A verificação da velocidade-do{1}}som fornece uma verificação indireta de desempenho. Os medidores ultrassônicos de vazão de líquidos podem medir a velocidade do som na água e compará-la com valores conhecidos em temperaturas específicas, com leituras distantes dos valores esperados, indicando problemas no medidor ou na tubulação. Este diagnóstico requer apenas que a temperatura do fluido seja conhecida com precisão-nenhuma referência de medição de vazão é necessária.
Diagnóstico avançado em medidores de vazão ultrassônicos modernos
Os medidores de vazão ultrassônicos de líquidos{0}}de vários caminhos ativam alarmes quando ocorrem falhas no sensor (caminho de medição), mas o medidor de vazão continua operando com a precisão especificada porque os quatro feixes restantes não são afetados e mantêm a integridade da medição. Essa redundância evita falhas de medição não detectadas que podem persistir despercebidas em configurações de-caminho único.
As métricas de qualidade do sinal fornecem alerta precoce sobre problemas em desenvolvimento. Os indicadores de intensidade do sinal, como valores Q (índice de qualidade do sinal), devem exceder limites como 85 para garantir a precisão e estabilidade da medição. A diminuição da intensidade do sinal sugere incrustações no transdutor, degradação do acoplamento ou alterações nas propriedades do fluido que requerem investigação.
A análise do perfil de velocidade de medidores de múltiplos-caminhos detecta turbulência, fluxo assimétrico e distúrbios de fluxo decorrentes de alterações na configuração da tubulação upstream. As taxas de velocidade entre diferentes caminhos acústicos devem manter relações consistentes.-os desvios indicam condições de fluxo anormais que podem comprometer a precisão. Essa capacidade de diagnóstico transforma medidores ultrassônicos de vazão de líquidos de simples dispositivos de medição em instrumentos de monitoramento de condições de processo.
Tecnologias emergentes e desenvolvimentos futuros em medidores ultrassônicos de vazão de líquidos
Medidores ultrassônicos de vazão de líquido-de tempo de trânsito miniaturizados baseados em transdutores ultrassônicos microusinados piezoelétricos de nitreto de alumínio dopado com escândio permitem a medição de vazão em canais de pequeno-diâmetro abaixo de 8 mm-aplicações anteriormente impossíveis com transdutores ultrassônicos em massa. Esses dispositivos-baseados em MEMS demonstram sensibilidade de transmissão de 0,94 MPa/V e sensibilidade de recepção de 1,79 mV/kPa a 1 MHz na água, abrindo a tecnologia ultrassônica para microfluídica, dispositivos médicos e instrumentação de laboratório.
A integração do aprendizado de máquina melhora a precisão do medidor de vazão de líquido ultrassônico em condições não{0}}ideais. Estruturas de aprendizagem profunda e redes neurais apoiam o desenvolvimento de medição de vazão para medidores ultrassônicos econômicos, confiáveis e precisos em aplicações comerciais e de fabricação generalizadas. Algoritmos treinados em dados de calibração compensam automaticamente distúrbios de fluxo, variações nas propriedades do fluido e deficiências de instalação que tradicionalmente comprometiam a qualidade da medição.
A tecnologia de sensor ultrassônico Doppler combinada com abordagens de aprendizado de máquina permite a identificação de regimes de fluxo bifásico de gás/líquido para a prática industrial. Esse recurso estende as aplicações de medidores de vazão de líquidos ultrassônicos a serviços anteriormente desafiadores, como misturas de óleo-gás-água, fluxos de processo aerados e fluxos de cavitação onde os medidores convencionais falham.
O processamento-de sinais de matriz de portas programáveis em campo (FPGA) substitui a eletrônica analógica tradicional em medidores de vazão de líquidos ultrassônicos contemporâneos. Medidores ultrassônicos-baseados em FPGA fornecem sinais de condução altamente estáveis e medições de alta-velocidade e{4}}alta precisão. O processamento de sinais digitais permite algoritmos avançados de-correlação-cruzada, sinais chirp e filtragem adaptativa-que extraem informações de fluxo de sinais ultrassônicos barulhentos ou fracos anteriormente considerados não mensuráveis.
A comunicação sem fio e a operação com bateria transformam medidores ultrassônicos de vazão de líquidos em redes de sensores distribuídas. As instalações implantam centenas de medidores de fixação-temporários ou semipermanentes em toda a infraestrutura, coletando dados de fluxo para plataformas de análise-baseadas em nuvem sem instalar cabos de sinal ou fontes de alimentação. Essa densidade de medição permite análise de balanço hídrico, detecção de vazamentos e estratégias de otimização de processos impossíveis com a economia da instrumentação convencional.
Perguntas frequentes
Que nível de precisão devo esperar de um medidor de vazão de líquido ultrassônico?
Os medidores de vazão de líquido ultrassônicos{0}}de tempo de trânsito industrial padrão fornecem precisão de ±0,7% a ±1,0% sob condições ideais com instalação adequada. Modelos de transferência de custódia de alta-especificação alcançam ±0,5% ou melhor usando configurações de-caminhos múltiplos. A fixação-em medidores portáteis normalmente varia de ±1% a ±5%, dependendo da qualidade da instalação e dos parâmetros do tubo. Os medidores Doppler geralmente fornecem precisão de ±2% a ±5% devido à variabilidade inerente na distribuição de partículas que afeta as características do sinal refletido.
Os medidores ultrassônicos de vazão de líquidos podem medir a vazão em ambas as direções?
Os medidores de vazão de líquidos ultrassônicos{0}}de tempo de trânsito medem inerentemente o fluxo-direcional porque comparam os tempos de trânsito a montante e a jusante, independentemente de qual direção representa o fluxo positivo. A maioria dos medidores de vazão de líquidos ultrassônicos são configurados para exibir valores negativos durante o fluxo reverso ou totalizar separadamente para acumulação direta e reversa. Esse recurso é adequado para aplicações com fluxos reversos-enchimento/esvaziamento de tanques, bombas alternativas ou fluxos de marés-sem a necessidade de configurações especializadas.
Os medidores ultrassônicos de vazão de líquidos funcionam em todos os materiais de tubos?
Os materiais de tubulação mais comuns transmitem ultrassom adequadamente-aço carbono, aço inoxidável, cobre, PVC, CPVC e HDPE são compatíveis com a instalação de medidores de vazão de líquidos ultrassônicos. Os desafios surgem com materiais altamente atenuantes (certos compósitos, concreto, tubos fortemente corroídos), construções multicamadas acusticamente incompatíveis e tubos com revestimentos internos soltos que criam caminhos acústicos imprevisíveis. Os medidores de vazão ultrassônicos de líquido-fixados funcionam em quase todos os materiais de tubulações, exceto aqueles com revestimentos-de encaixe solto. Os fabricantes fornecem matrizes de compatibilidade especificando frequências ideais de transdutores e configurações de montagem para vários materiais.
Qual é o desempenho dos medidores de vazão de líquidos ultrassônicos com fluidos viscosos?
Os medidores de vazão ultrassônicos{0}}de tempo de trânsito lidam com viscosidades superiores a 1.000 centistokes, o que os torna adequados para óleos, xaropes e soluções concentradas. A viscosidade afeta o desenvolvimento do perfil de fluxo-o fluxo laminar cria distribuições parabólicas de velocidade diferentes dos perfis turbulentos que a maioria dos medidores assume. Configurações de múltiplos-caminhos com caminhos de medição deslocados da linha central do tubo garantem independência praticamente completa do número de Reynolds, mantendo a precisão da medição em regimes de fluxo laminar e turbulento. Os medidores-de caminho único podem exigir calibração específica para o intervalo de números de Reynolds da aplicação pretendida.
Processamento avançado de sinal, configurações de múltiplos-caminhos e integração de aprendizado de máquina continuam expandindo os recursos do medidor de vazão ultrassônico de líquidos. A tecnologia evoluiu de aplicações especializadas em líquidos limpos para medição de vazão-de uso geral em todos os setores, desde serviços públicos de água até processamento químico. Melhorias na precisão, reduções de custos e simplicidade de instalação posicionam os medidores ultrassônicos de vazão de líquidos como alternativas competitivas às tecnologias tradicionais, como medidores magnéticos, Coriolis e de turbina para uma gama crescente de aplicações de medição de líquidos.
