Os medidores de vazão ultrassônicos de fixação-devem ser instalados quando você não puder interromper as operações, precisar de medições temporárias, quiser evitar modificações na tubulação ou enfrentar problemas de compatibilidade de materiais com medidores em linha tradicionais. Esses dispositivos não-invasivos são conectados externamente às tubulações e medem o fluxo por meio de sinais ultrassônicos, tornando-os ideais para projetos de modernização e aplicações onde a integridade do processo deve permanecer intacta.
Cenários de instalação primária para braçadeira-em medidores de vazão ultrassônicos
Requisitos de continuidade do processo
A instalação de uma braçadeira-no medidor de vazão ultrassônico torna-se necessária quando o tempo de inatividade operacional acarreta implicações financeiras ou de segurança significativas. As instalações de fabricação que processam lotes contínuos não podem arcar com o desligamento de 2-4 horas necessário para a instalação do medidor em linha. O design de{6}}fixação permite a instalação em 30 a 60 minutos enquanto os sistemas permanecem operacionais, eliminando perdas de produção que poderiam chegar a milhares de dólares por hora em operações de alto volume.
As estações de tratamento de água que servem as populações municipais enfrentam restrições semelhantes. A interrupção do fornecimento de água para instalação de medidores coloca em risco a saúde pública e viola contratos de serviço. Um medidor de vazão portátil permite que as concessionárias adicionem pontos de medição em sua rede de distribuição sem interrupções no serviço. O mesmo princípio se aplica a hospitais, data centers e fábricas de produtos químicos, onde a interrupção do processo cria falhas em cascata nos sistemas dependentes.
Aplicações de fluidos corrosivos ou perigosos
Ambientes de processamento químico apresentam desafios únicos para medição de vazão. Ao manusear ácidos, álcalis ou solventes agressivos, os sensores úmidos tradicionais enfrentam rápida degradação. Uma pinça ultrassônica no medidor de vazão elimina essa preocupação, posicionando todos os componentes sensíveis fora da parede do tubo. Os transdutores nunca entram em contato com o fluido do processo, evitando ataques químicos e prolongando a vida útil indefinidamente.
As operações de eliminação de água salgada na indústria de petróleo e gás exemplificam esta vantagem. A água-bem produzida contém altas concentrações de sal, hidrocarbonetos e vários compostos classificados como resíduos perigosos. A invasão desses oleodutos exige protocolos de segurança abrangentes, equipamentos de proteção individual e medidas de contenção de resíduos. A tecnologia-de medidor de vazão ultrassônico tipo clamp evita totalmente essas complicações, ao mesmo tempo em que fornece medição de vazão bi-direcional para monitoramento de injeção e descarte.
Os fabricantes farmacêuticos que trabalham com fluidos estéreis ou ultra{0}}puros também se beneficiam da medição sem-contato. Qualquer violação da via do fluido corre o risco de contaminação que pode comprometer lotes inteiros de produção. A montagem externa da braçadeira do medidor de vazão ultrassônico-nos sistemas mantém a esterilidade do processo e, ao mesmo tempo, fornece a precisão de medição necessária para validação e conformidade.
Medição de dutos de grande diâmetro
As considerações econômicas mudam decisivamente em direção à tecnologia-de fixação à medida que os diâmetros dos tubos aumentam. Os medidores de vazão ultrassônicos em linha para tubos DN600 (24 polegadas) exigem peças de carretel, flanges e juntas substanciais que podem custar entre US$ 15.000 e 30.000 antes da mão de obra de instalação. Uma braçadeira no medidor de vazão ultrassônico para água ou outros líquidos no mesmo tubo normalmente custa US$ 8.000-15.000 totalmente instalada.
Os sistemas de água municipais com redes de transmissão DN800{4}}DN2000 (32-80 polegadas) consideram as instalações em linha proibitivamente caras. Além dos custos de material, cortar e soldar tubos de grande diâmetro exige empreiteiros especializados, licenças e semanas de planejamento. Os medidores de vazão ultrassônicos do tipo braçadeira são montados diretamente na infraestrutura existente usando trilhos ou faixas ajustáveis, reduzindo os prazos do projeto de meses para dias.
O mercado de medidores de vazão ultrassônicos de 2024 viu variantes-de fixação capturarem aproximadamente 50% da participação de mercado, impulsionadas em grande parte por suas vantagens em aplicações de-tubos grandes. Os dados do setor mostram que o segmento-de restrição cresce a uma CAGR de 7,5% até 2032, superando substancialmente as alternativas em linha.
Necessidades temporárias de medição e verificação
As campanhas de verificação de fluxo em instalações industriais geralmente exigem dezenas de pontos de medição em curtos prazos. O design de um medidor de vazão ultrassônico portátil permite a instalação por uma única-pessoa em vários locais durante um turno. Os engenheiros que realizam auditorias energéticas movem essas unidades entre circuitos de torres de resfriamento, sistemas de alimentação de caldeiras e linhas de processo para estabelecer padrões básicos de consumo.
As equipes de garantia de qualidade usam pinças portáteis em medidores de vazão para verificar a precisão dos medidores instalados permanentemente. Discrepâncias entre medidores fiscais e registros de produção podem indicar desvios de calibração, problemas de instalação ou problemas de processo. A capacidade de implantar rapidamente a medição de teor de referência-sem modificar a tubulação acelera a solução de problemas e reduz a incerteza.
A desidratação temporária em canteiros de obras representa outra aplicação comum. Os empreiteiros que bombeiam água subterrânea durante a escavação precisam da totalização do fluxo para fins de conformidade com licenças e faturamento. Em vez de instalar medidores em linha que se tornam obsoletos quando a drenagem é concluída, a braçadeira do medidor de vazão ultrassônico nas unidades fornece medições precisas durante todo o projeto e depois é reimplantada no próximo local.
Condições técnicas que favorecem a fixação-na instalação
Compatibilidade de material e condição do tubo
As braçadeiras modernas em medidores ultrassônicos de vazão de água funcionam de maneira eficaz em tubos de metal, incluindo aço carbono, aço inoxidável, ferro dúctil, cobre e alumínio. A compatibilidade de tubos de plástico se estende a PVC, HDPE, PP e PVDF, embora as instalações de HDPE exijam consideração adicional devido a alterações de diâmetro-induzidas por pressão. Tubos de concreto e cimento geralmente são inadequados porque sua porosidade e estrutura heterogênea dispersam os sinais ultrassônicos.
A condição do tubo afeta criticamente o desempenho. Tubos limpos com escamas internas e ferrugem mínimas proporcionam resultados ideais, atingindo normalmente uma precisão de leitura de ±0,5%. A incrustação moderada ou a corrosão leve podem aumentar a incerteza para ±1-2%, mas permanecem aceitáveis para muitas aplicações. Corrosão interna severa, incrustações pesadas ou corrosão podem degradar ou bloquear a transmissão do sinal ultrassônico, tornando necessárias alternativas em linha.
Os revestimentos externos de tubos requerem avaliação. Tintas industriais padrão e revestimentos protetores finos normalmente não interferem na medição. Revestimentos espessos emborrachados, envoltórios de fibra de vidro ou isolamento de espuma devem ser removidos dos locais dos transdutores. Os fabricantes fornecem orientações específicas para vários tipos e espessuras de revestimento.
Características do Fluido e Condições de Fluxo

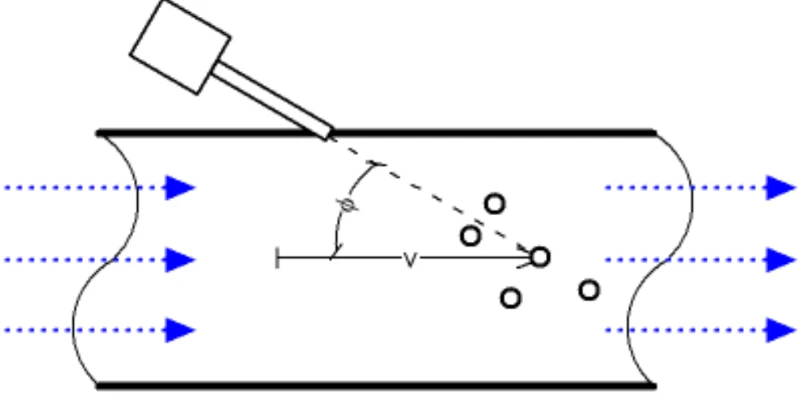

A pinça ultrassônica-de tempo de trânsito em medidores de vazão é excelente com líquidos limpos e homogêneos, incluindo água, soluções de glicol, óleos e a maioria dos produtos químicos. Esses sistemas medem a vazão em líquidos com menos de 5% de sólidos suspensos e um mínimo de ar incorporado. Estações de tratamento de água, sistemas HVAC e operações de transferência de petróleo normalmente se enquadram nesses parâmetros.
Polpas, águas residuais e fluidos com partículas significativas requerem considerações diferentes. Embora a tecnologia-de tempo de trânsito enfrente dificuldades com essas aplicações, os medidores de pinça Doppler-projetados especificamente para líquidos sujos podem operar de maneira eficaz. Os requisitos de partículas para operação Doppler incluem concentrações entre 80 ppm e 30% de sólidos, com tamanhos de partículas superiores a 75 mícrons e gravidade específica acima de 3,0 g/cc.
As faixas de velocidade do fluxo são importantes para a qualidade da medição. A maioria dos medidores de vazão de líquidos especificam velocidades mínimas em torno de 0,1-0,3 m/s (0,3-1,0 pés/s) e velocidades máximas de 10-12 m/s (33-40 pés/s). Aplicações fora dessas faixas podem apresentar precisão reduzida ou leituras não confiáveis. Os cálculos de dimensionamento da tubulação devem garantir que as velocidades operacionais estejam dentro da faixa ideal do medidor durante condições típicas.
Requisitos de local de instalação
Locais de instalação adequados impactam significativamente o desempenho da medição. A seção de montagem ideal apresenta tubo reto sem válvulas, cotovelos, redutores ou expansores dentro de 10 diâmetros de tubo a montante e 5 diâmetros de tubo a jusante dos transdutores. Esses requisitos-de execução direta garantem perfis de fluxo totalmente desenvolvidos para medições precisas.
Quando não existem locais perfeitos, o condicionamento do fluxo pode ser aceitável. Alguns sistemas de fixação de medidor de vazão ultrassônico-incluem algoritmos que compensam distúrbios de fluxo. Os fabricantes especificam requisitos mínimos de{3}}execução direta para diversas configurações-geralmente reduzindo para 5D upstream e 2D downstream ao aceitar maior incerteza.
As condições de enchimento da tubulação requerem atenção. A medição ultrassônica pressupõe tubos completamente cheios. As passagens horizontais parcialmente preenchidas introduzem bolsas de ar que perturbam os caminhos ultrassônicos e causam leituras erráticas. A instalação em trechos verticais com fluxo ascendente ou nos pontos baixos dos sistemas de tubulação garante-condições completas da tubulação. Seções de tubo em formato de U-funcionam bem para sistemas abertos ou parcialmente-preenchidos.
A acessibilidade e as condições ambientais afetam a confiabilidade-de longo prazo. Os locais de montagem devem fornecer acesso claro para instalação, manutenção e verificação. As instalações externas precisam de proteção contra intempéries para transmissores e conexões de cabos. As áreas sujeitas à vibração de bombas ou máquinas podem exigir montagem isolada para evitar o movimento do transdutor. As temperaturas ambientes que excedem as classificações do transdutor exigem provisões de resfriamento ou modelos especializados de alta-temperatura.
Situações em que os medidores-fixam o Excel em vez de alternativas inline
Projetos de Retrofit e Upgrade
As instalações existentes que adicionam medição de vazão a redes de tubulação estabelecidas consideram soluções de fixação-muito mais simples do que modernizações em linha. Uma fábrica farmacêutica que estava atualizando seu monitoramento de água de processo identificou 23 pontos de medição que exigiam novos medidores. A instalação em linha exigiria 23 desligamentos separados, operações de corte de tubos e procedimentos de re{5}}comissionamento do sistema. A abordagem de pinça portátil no medidor de vazão ultrassônico concluiu todo o projeto em três semanas sem uma única interrupção do processo.
Os programas municipais de modernização da distribuição de água demonstram vantagens semelhantes. As cidades que implementam a análise de área medida distrital (DMA) precisam de dados de fluxo de dezenas ou centenas de locais em redes de dutos enterrados. Escavar, cortar e instalar medidores em linha em cada ponto é proibitivamente caro. Braçadeira-montada em cofre em sistemas ultrassônicos de medidor de vazão são fixadas em tubulações existentes por meio de bueiros de acesso, reduzindo os custos de instalação em 60-80% e preservando a integridade da tubulação.
As atualizações de automação predial para gestão de energia enfrentam restrições comparáveis. Os empreiteiros de HVAC não podem desligar chillers, caldeiras e torres de resfriamento durante as horas ocupadas para instalar medidores de vazão. O trabalho noturno e de fim de semana gera taxas trabalhistas mais altas e ainda atrapalha os inquilinos. A abordagem de fixação do medidor de vazão ultrassônico-permite a instalação durante o horário de operação, eliminando custos com horas extras e reclamações dos ocupantes.
Pesquisa e otimização-multiponto
Os engenheiros de processo que realizam auditorias hídricas ou energéticas em toda a instalação precisam de medições em vários locais temporários. Uma planta de processamento de alimentos que examina o uso de água de resfriamento pode exigir dados de 40 a 50 linhas de processo e trocadores de calor diferentes durante várias semanas. Comprar e instalar 50 medidores em linha para uso temporário não faz sentido do ponto de vista econômico. Uma frota de 5 a 10 medidores de vazão portáteis gira por todos os pontos de medição, capturando dados abrangentes por uma fração do custo.
As pesquisas de detecção de vazamentos em sistemas de distribuição de água empregam estratégias semelhantes. Empresas de serviços públicos investigam-a-zona de condução de água-não contabilizada por-estudos de equilíbrio de fluxo da zona. As equipes instalam medidores de vazão ultrassônicos do tipo pinça nos limites da zona, monitorando a entrada versus consumo por 24 a 72 horas. Desequilíbrios persistentes indicam fugas em zonas específicas, concentrando as equipas de reparação em áreas problemáticas. A capacidade de reimplementar rapidamente medidores em todo o sistema permite a detecção sistemática de vazamentos, impossível com medidores fixos.
O balanceamento de dutos em sistemas de coleta de petróleo e gás depende da medição temporária de vazão para comissionamento e otimização. Os operadores precisam de dados de fluxo de vários poços e ramificações para equilibrar a produção e identificar restrições de fluxo. Sensores de fluxo ultrassônicos portáteis são fixados na tubulação de campo sem as autorizações de trabalho perigoso e os protocolos de segurança necessários para rosqueamento a quente. Isto acelera os cronogramas de comissionamento e reduz a exposição ao risco.
Serviços de alta-pressão e alta-temperatura
Condições operacionais extremas desafiam a instalação e manutenção de medidores em linha. Sistemas de-alta pressão-aqueles que operam acima de 100 bar (1.450 psi)-exigem corpos de medidores-com paredes pesadas, juntas especiais e flanges reforçados que aumentam substancialmente os custos. Além disso, a drenagem de linhas de alta-pressão para instalação do medidor pode levar horas e criar riscos à segurança. A pinça ultrassônica no medidor de vazão contorna esses problemas trabalhando externamente ao limite de pressão.
Os sistemas de vapor superaquecido e óleo quente apresentam vantagens semelhantes para a tecnologia clamp{0}}on. Embora os medidores ultrassônicos em linha que lidam com fluidos de 200 graus (392 graus F) precisem de gerenciamento térmico interno, os transdutores com braçadeira-são montados na parte externa do tubo, onde as temperaturas caem 50-100 graus através da parede do tubo. Transdutores especializados de alta temperatura ou acessórios de montagem WaveInjector estendem essa faixa para 630 graus (1.166 graus F), cobrindo praticamente todas as aplicações industriais sem as complicações térmicas enfrentadas pelos sensores molhados.
Instalações de geração de energia com serviços de alta{0}energia fluida valorizam particularmente esse recurso. Os sistemas de água de alimentação, condensado e atemperador operam em pressões e temperaturas que tornam a manutenção do medidor em linha difícil e perigosa. A braçadeira do medidor de vazão ultrassônico nos sistemas fornece monitoramento contínuo sem criar penetrações adicionais em sistemas de tubulação de alta{3}}energia, mantendo a capacidade de medição e a integridade do sistema.
Aplicações onde os medidores em linha permanecem preferíveis
Transferência de Custódia e Medição Fiscal
As transações financeiras baseadas em quantidades fluidas exigem a mais alta certeza de medição. A transferência de custódia de petróleo e gás, a compra de matérias-primas químicas e o faturamento de serviços públicos exigem precisão normalmente especificada em ±0,2% ou melhor, com rastreabilidade total de acordo com os padrões nacionais. Embora os medidores de vazão ultrassônicos de fixação alcancem precisão de ±0,5-1,0% com instalação adequada, os medidores ultrassônicos em linha oferecem consistentemente as tolerâncias mais rígidas exigidas para aplicações fiscais.
Os órgãos reguladores e os contratos comerciais muitas vezes exigem explicitamente a medição em linha para a transferência de custódia. Os padrões do American Petroleum Institute (API) para medição de petróleo, padrões internacionais de transferência de custódia e regulamentos de medição fiscal normalmente especificam instalação em linha com contato direto com fluidos. Esses requisitos refletem considerações de precisão e a necessidade de instalações-evidentes de violação, onde a medição impacta milhões de dólares em transações.
A rastreabilidade da calibração é mais simples com medidores em linha. A calibração de fábrica de conjuntos completos de peças-de carretel garante geometria e caminhos acústicos consistentes. A verificação da calibração em campo usando medidores mestres ou provadores de fluxo funciona de forma mais confiável com medidores em linha porque as variáveis que afetam a fixação-no desempenho-colocação do transdutor, qualidade do acoplamento e condição do tubo-são eliminadas da cadeia de medição.
Aplicações de diâmetro muito pequeno
Tubos menores que DN15 (1/2 polegada) desafiam a tecnologia de fixação-. Os comprimentos curtos do caminho acústico e as paredes finas do tubo criam dificuldades de medição relacionadas à resolução do tempo do sinal e ao posicionamento do transdutor. Embora existam pinças especializadas em medidores ultrassônicos para aplicações de laboratório e semicondutores com tubulação DN6-DN10, os medidores em linha geralmente fornecem melhor desempenho e confiabilidade abaixo de DN20.
Aplicações de baixa-vazão-complicam essas dificuldades. Muitos medidores de fixação especificam velocidades mínimas em torno de 0,3 m/s. Na tubulação DN15, isso corresponde a apenas 0,3 L/min (0,08 gpm)-mas muitas aplicações de-tubulações pequenas envolvem fluxos ainda mais baixos. Medidores em linha projetados para serviços de baixo-fluxo medem até mililitros por minuto com geometria de peça de carretel especializada otimizada para condições de baixo número de-Reynolds-.
A fabricação de dispositivos médicos, a produção farmacêutica e os laboratórios de química analítica frequentemente precisam de medições precisas de baixo-fluxo em tubos pequenos. Essas aplicações normalmente empregam medidores ultrassônicos em linha ou Coriolis especificamente-construídos para pequenos volumes e baixas velocidades onde a tecnologia de fixação-não pode fornecer o desempenho necessário.
Requisitos de maior precisão
Aplicações de controle de processo que exigem precisão de ±0,2% ou melhor geralmente necessitam de medição em linha. As taxas de alimentação de reatores químicos, as operações de mistura de precisão e o controle de lotes farmacêuticos precisam minimizar a incerteza de medição para evitar variações na qualidade do produto. Os medidores em linha alcançam precisão superior por meio do controle direto do caminho acústico, da eliminação de variáveis relacionadas à-parede-do tubo e do condicionamento otimizado do fluxo dentro do corpo do medidor.
Da mesma forma, os testes de pesquisa e desenvolvimento exigem a melhor{0}precisão disponível. Equipamentos de fluxo de laboratório que caracterizam o desempenho da bomba, testes de trocadores de calor e estudos de eficiência de combustível exigem medição de-classe de referência. Medidores ultrassônicos em linha com configurações de múltiplos caminhos podem atingir ±0,15% de incerteza, substancialmente melhor do que alternativas-de fixação.
As aplicações de faturamento em que pequenos erros de medição se acumulam e geram impactos financeiros significativos também favorecem os medidores em linha. Uma concessionária municipal de água que atende 50.000 conexões com consumo mensal de 1.000.000 m³ apresenta resultados diferentes com ±0,5% versus ±0,2% de incerteza do medidor. A diferença de 0,3% representa 3.000 m³ mensais-cerca de US$ 9.000 a 15.000 em receita, dependendo das tarifas de água. Ao longo da vida útil de 15 anos do medidor, esse valor chega a US$ 1,6-2,7 milhões, justificando facilmente o custo inicial mais alto dos medidores em linha.
Estrutura de decisão de instalação
Considerações sobre análise de custo{0}}benefício
A comparação dos custos totais instalados entre medidores de vazão ultrassônicos clamp{0}}e em linha revela diferentes economias entre tamanhos de tubos. Para tubos DN50 (2-polegadas), os medidores em linha normalmente custam US$ 2.500-4.500, enquanto as unidades de fixação- variam de US$ 4.000 a 7.000. No entanto, a mão de obra de instalação em linha pode adicionar US$ 1.000-2.500 devido ao corte de tubos, soldagem e teste de pressão, enquanto a instalação de fixação custa US$ 300-800. O cruzamento ocorre em torno de DN100-150, onde os custos de materiais em linha começam a aumentar rapidamente, enquanto os custos de fixação aumentam mais gradualmente.
Os custos do ciclo de vida merecem igual consideração. Os medidores em linha em serviço limpo operam por 10{3}}15 anos com manutenção mínima além da verificação periódica. Os medidores de fixação-exigem inspeção anual do acoplamento do transdutor e possível substituição do transdutor após 8-12 anos-mas evite a limpeza do sensor úmido, a substituição do rolamento e a reforma interna que afetam os medidores em linha em serviços sujos. Aplicações com incrustações, revestimentos ou fluidos corrosivos podem encontrar custos de ciclo de vida de fixação 40-60% mais baixos do que as alternativas em linha.
Os custos de risco geralmente dominam a tomada de decisões-em serviços críticos. Qual é o custo de desligar uma linha de produção para instalação ou manutenção de medidores em linha? Se um processador de lote farmacêutico perder US$ 100.000 por dia de inatividade, mesmo um desligamento de 4{7}} horas custará US$ 16.600. A instalação de dez alicate-medidores sem tempo de inatividade versus dez medidores em linha que exigem desligamentos gera US$ 166.000 em custos evitados, provavelmente excedendo qualquer diferença de preço do equipamento.
Avaliação de requisitos de desempenho
Combinar os recursos do medidor com as necessidades reais evita especificações excessivas e desempenho inadequado. Muitas aplicações adotam como padrão a "melhor precisão disponível" sem analisar se o controle do processo ou as decisões operacionais realmente dependem dessa precisão. Um medidor de água de reposição de torre de resfriamento usado para tendências de consumo mensal não requer precisão de ±0,2%-±1,0% fornece utilidade equivalente a custo menor. A pinça no medidor de vazão ultrassônico atende a essa necessidade de forma adequada.
Por outro lado, aplicações exigentes necessitam de tecnologia apropriada. O controle de proporção química que mantém relações estequiométricas de 10:1 se beneficia da medição de ±0,2% em ambos os componentes. Pequenos erros de medição se propagam através do cálculo da proporção, podendo causar ineficiência de reação ou problemas de qualidade do produto. A medição em linha vale a pena, apesar da complexidade da instalação.
Os requisitos de resposta transitória e resolução de dados também orientam a seleção. Os loops de controle de processo que respondem a mudanças rápidas de fluxo precisam de atualizações de medição de alta-frequência-de 100 a 200 amostras por segundo. Embora os medidores ultrassônicos modernos atinjam essas taxas, a estabilidade da medição clamp-on sob condições transitórias pode ser inferior às alternativas em linha em aplicações de controle exigentes.
Considerações práticas de instalação para sistemas-fixados
Avaliação e preparação do local
A fixação bem-sucedida-em instalações de medidores de vazão ultrassônicos começa com pesquisas minuciosas do local. Os técnicos avaliam vários locais candidatos, medindo a disponibilidade-de execução direta, avaliando as condições dos tubos e verificando os fatores ambientais. Uma pesquisa adequada identifica as posições ideais de montagem antes da aquisição do equipamento, evitando surpresas em campo que comprometam o desempenho.
A preparação do tubo afeta significativamente a qualidade da medição. As superfícies externas requerem limpeza em metal descoberto ou plástico limpo para um acoplamento acústico ideal. Escovar com arame, lixar ou jatear remove ferrugem, incrustações e tinta velha. Algumas instalações aplicam composto de acoplamento acústico antes de montar os transdutores, enquanto outras usam almofadas de borracha de silicone que curam para formar ligações permanentes. Seguir as especificações do fabricante para preparação de superfície e materiais de acoplamento garante uma operação confiável-de longo prazo.

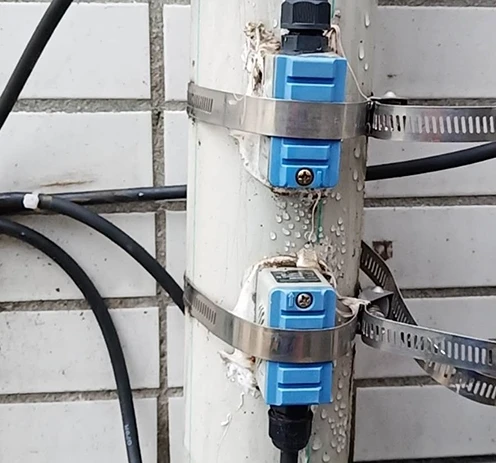

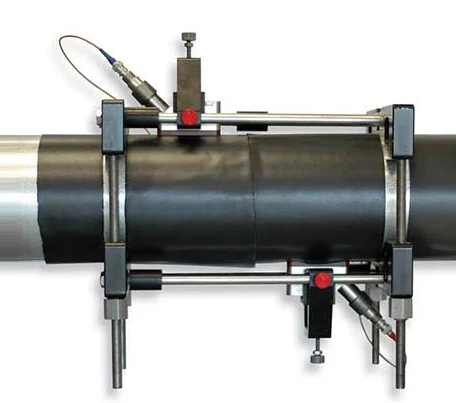

O posicionamento do transdutor envolve o cálculo do espaçamento adequado com base nos parâmetros do tubo. Medidores de vazão modernos com calculadoras integradas determinam o espaçamento automaticamente após inserir o material do tubo, espessura da parede, diâmetro e propriedades do fluido. Os técnicos de campo marcam as posições dos transdutores, montam os acessórios e verificam a qualidade do sinal através dos displays de diagnóstico do medidor antes de finalizar a instalação.
Comissionamento e Verificação
O comissionamento adequado valida que os medidores de vazão instalados atendem às expectativas de desempenho. O processo começa com verificações de intensidade e qualidade do sinal. Os medidores-de tempo de trânsito exibem fatores de amplitude e qualidade do sinal; sinais fortes e estáveis confirmam um bom acoplamento acústico e posicionamento apropriado do transdutor. Sinais fracos ou erráticos necessitam de reposicionamento ou preparação adicional da superfície.
A verificação de fluxo zero confirma a operação adequada. Com o sistema temporariamente desligado ou com uma válvula fechada a jusante, o medidor deve ler zero dentro da faixa de incerteza especificada. Leituras persistentes diferentes de zero podem indicar reflexões dispersas, vibração do tubo ou compensações eletrônicas que requerem correção.
A verificação de vazão compara o novo medidor com os padrões de referência. As opções incluem instalação paralela temporária de medidores portáteis calibrados, cálculos de equilíbrio de fluxo usando vários pontos de medição ou comparação com dados de processo (curvas de bomba, taxas de enchimento de tanques, etc.). Discrepâncias que excedem a incerteza combinada esperada levam à investigação dos fatores de instalação ou da programação do medidor.
Tendências de mercado e desenvolvimentos futuros
O grampo-emmedidor de fluxo ultrassônicoO mercado atingiu aproximadamente US$ 1,96-2,56 bilhões em 2024, com projeções indicando crescimento para US$ 4,11 bilhões até 2034, com taxas compostas de crescimento anual de 6,7-7,5%. Esta expansão reflete a crescente adoção nos setores de gestão de água, petróleo e gás, processamento químico e geração de energia.
Os avanços tecnológicos continuam melhorando-os recursos de restrição. O processamento de sinal aprimorado permite a operação em condições cada vez mais desafiadoras-maior conteúdo de gás, mais sólidos suspensos, maiores temperaturas extremas. A conectividade sem fio e a integração IoT permitem monitoramento remoto e manutenção preditiva, reduzindo a necessidade de visitas ao local. Unidades alimentadas-por bateria permitem implantação autônoma-de longo prazo em locais sem infraestrutura elétrica.
A inteligência artificial e os algoritmos de aprendizado de máquina agora compensam imperfeições de instalação e variações nas condições dos tubos. Esses sistemas aprendem padrões de medição normais e sinalizam anomalias que podem indicar degradação do transdutor, escamação do tubo ou alterações no processo. Esses recursos reduzem a lacuna de desempenho entre medidores-fixados e em linha, ao mesmo tempo que preservam as vantagens de instalação que impulsionam o crescimento do mercado.
Os desenvolvimentos regulamentares também moldam os padrões de adoção. Os requisitos de monitoramento ambiental, as exigências de conservação de água e os padrões de eficiência energética aumentam a demanda por medição de vazão em aplicações que antes não tinham instrumentação. A natureza não-invasiva da tecnologia de restrição-permite a conformidade com custos e riscos mais baixos do que as abordagens tradicionais.
Perguntas frequentes
Os medidores de vazão ultrassônicos de fixação-funcionam em tubos de plástico?
A maioria dos medidores ultrassônicos com pinça-funciona bem em tubos de plástico comuns, incluindo PVC, CPVC e polipropileno. O tubo HDPE apresenta desafios porque as variações de pressão alteram ligeiramente o diâmetro interno, alterando o comprimento do caminho acústico. Alguns fabricantes oferecem algoritmos específicos-de HDPE ou recomendam medidores em linha para aplicações críticas de HDPE. Tubos de PFA e PTFE em diâmetros pequenos também funcionam com transdutores especializados de tubos pequenos-.
Qual é o tempo típico de instalação em comparação com medidores em linha?
Um técnico treinado instala um medidor de vazão ultrassônico do tipo pinça em 30-60 minutos, incluindo preparação da superfície, montagem do transdutor, fiação e verificação. A instalação do medidor em linha requer 2-4 horas para desligamentos, corte de tubos, soldagem, testes de pressão e comissionamento, além de tempo adicional para procedimentos de planejamento, licenças e reinicialização do sistema. Instalações em linha de grande diâmetro podem se estender por vários dias.
Os alicate-de medidores exigem recalibração?
Tempo-de trânsitopinça ultrassônica no medidor de vazãos normalmente não exigem recalibração de campo porque medem diferenças de tempo de trânsito, que permanecem estáveis se as posições do transdutor não mudarem. A verificação periódica em relação aos medidores de referência confirma a precisão contínua. A substituição ou reposicionamento do transdutor requer verificação, mas não a calibração úmida tradicional. A inspeção anual de acoplamento e as verificações de qualidade do sinal mantêm o desempenho-de longo prazo.
Quais tamanhos de tubos funcionam melhor com a tecnologia-de fixação?
Os medidores de vazão ultrassônicos de fixação- lidam com tubos de DN15 (1/2 polegada) a DN6000 (240 polegadas), dependendo do modelo específico. As vantagens de desempenho e custo geralmente favorecem a instalação-de fixação para tubos acima de DN100 (4 polegadas). Tubos muito pequenos (DN15-DN25) e tubos muito grandes (DN1500+) podem exigir transdutores especializados. O desempenho ideal ocorre na faixa DN50-DN600, onde se concentra a maioria das aplicações industriais.
Considerações Relacionadas
A implantação bem-sucedida de braçadeiras em medidores ultrassônicos de vazão de água requer a combinação de recursos tecnológicos com os requisitos da aplicação. A estrutura de decisão deve pesar as restrições de instalação, as necessidades de precisão, as considerações de custo e as expectativas de manutenção-de longo prazo em relação às características específicas de cada ponto de medição.
Quando a continuidade do processo, fluidos corrosivos, grandes diâmetros de tubos ou necessidades de medição temporárias dominam os requisitos, a tecnologia de fixação-normalmente oferece valor ideal. Onde houver transferência de custódia, precisão muito alta, tubulações pequenas ou condições de fluidos severamente desafiadoras, os medidores em linha permanecem apropriados, apesar da complexidade de sua instalação.
A tendência global de adoção-restritiva reflete o amadurecimento da tecnologia e as vantagens práticas da medição não-invasiva na maioria das aplicações industriais. Compreender quando essas vantagens se alinham às suas necessidades específicas permite decisões informadas que equilibram efetivamente desempenho, custo e considerações operacionais.
